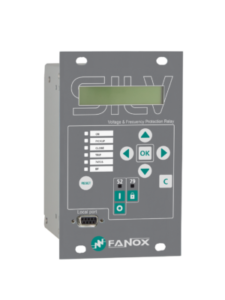

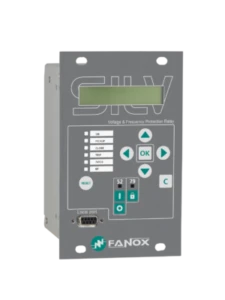

رله مولتی فانکشن ولتاژی،فرکانسی و سنکرون چک SIL-V
رله حفاظت ولتاژی، فرکانسی و سنکرون چک می باشد.
- دارای توابع حفاظتی
25 : حفاظت سنکرون چک
27 : حفاظت افت ولتاژ
27V1 : حفاظت افت ولتاژ توالی مثبت
50BF : (حفاظت عدم قطع دژنکتور؛ بررسی و حفاظت در صورتیکه بریکر نتواند پس از صدور فرمان تریپینگ عمل کند).
52 : (مانیتورینگ وضعیت دژنکتور)
59 : حفاظت اضافه ولتاژ
59N : حفاظت اضافه ولتاژ نول
59V2 : حفاظت اضافه ولتاژ توالی منفی
74TCS : نظارت بر مدار تریپ بریکر
78 : حفاظت اندازه گیری زاویه فاز (ولتاژ- ولتاژ، ولتاژ- جریان، جریان- جریان)
79 : ریکلوزر تجهیز اتوماتیک که بریکر را بعد از تریپینگ خطای گذرای خط، مجدداً وصل می کند.
(81R Rate Of Change Of FrequencyROCOF) : نرخ تغییرات فرکانس
81 U/O : حفاظت افزایش یا کاهش ولتاژ
86 : (حفاظت جلوگیری از وصل مجدد کلید)
V/∆T∆ : نرخ تغییرات ولتاژ
داری رنج تغذیه
48-230 Vac ، 24-110 Vdc
- توان مصرفی پایین 5٫5–3٫5W
- مناسب برای حفاظت ترانسفورماتورها و ماشینهای الکتریکی در شبکههای LV، MV و HV
Load shedding, decoupling, loss of main (islanding) protection
- دارای حافظه غیر فرار و مجهز به ساعت (RTC (Real Time Clock برای به روز نگه داشتن ساعت و تاریخ بعد از قطع شدن شبکه و بی برقی و ثبت 200 رویداد Event و 20 خطا برحسب تاریخ و زمان و اطلاعات دقیق و با قابلیت ذخیره سازی 5 اسیلوگرافی
- قابلیت برنامه ریزی 5 مرتبه ریکلوزر با بازه رمانی 0٫02 تا 300 ثانیه در تابع حفاظتی 79٫
- قابلیت سنکرون چک: اختلاف ولتاژ، فرکانس، زاویه، DLDB، DLLB، LLDB (تابع حفاظتی 25)
- امکان قطع و وصل بریکر و فعال- غیرفعال کردن ریکلوزر از روی پنل رله
- دارای 6 ورودی و 4 خروجی قابل برنامه ریزی
- دارای LED های قابل تعریف روی رله جهت نمایش نوع خطا
- دارای پروتکل های ارتباطی:
, DNP3.0 , IEC60870-5-103 , IEC60870-5-104 , IEC61850 ModBus RTU
- تغییر تنظیمات و برداشت اطلاعات، از طریق پانل رله و همچنین نرم افزار SICOM
- دارای رمز عبور 4 رقمی برای جلوگیری از تغییر در تنظیمات رله
- سیستم عیب یابی داخلی (Self-Diagnosis) و وجود Test Menu جهت اطمینان از عملکرد صحیح رله
- قابلیت اتصال به رایانه و شبکه SCADA از طریق پورت های RS232 و RS485
- نمایش همه پارامترهای قابل اندازه گیری شبکه از جمله:
- جریان های rms فازها و نول
- ولتاژهای rms
- ولتاژ بین فازها و باس بار
- Cosφ
- فرکانس خط و باس بار
- توان اکتیو، راکتیو، ظاهری
- زاویه جریان هر فاز با توجه به ولتاژ فاز A
- ولتاژ رزیجوال نول
- توالی مثبت و منفی جریان ها
