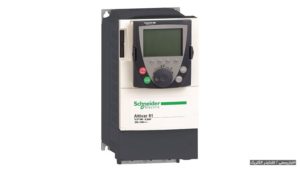

آشنایی با کنترل دور اشنایدر الکتریک
یکی از کاربردهای درایو در بارهای گشتاور متغیر، استفاده از آن در کنترل پمپ‌های آب است. یکی از مزایای کنترل دورهای گشتاور متغیر مخصوص پمپاژ آب، نظارت بر زمان و میزان آب خروجی از چاه است و بنا به خواسته کاربر در هر زمان قابل تنظیم خواهد بود و همچنین میزان برق مصرفی موتورهای پمپاژ آب را به مقدار یک سوم جریان راه اندازی به روش مستقیم کاهش می‌دهد. در یک بار گشتاور متغیر، گشتاور مورد نیاز بار مطابق با مربع سرعت تغییر می‌کند.
به عنوان مثال در50% سرعت نامی جهت عملکرد درایو تنها 12.5% توان مورد نیاز است و در نتیجه توان کمتر یعنی هزینه کمتر در راه‌اندازی و عملکرد موتور. اگر کل ساعت‌های کارکرد موتور را با احتساب این مقدار از مصرف در نظر بگیریم صرفه‌جوئی قابل توجهی خواهیم داشت.
برخی از مزایای استفاده از درایورها:
– جریان راه‌اندازی پایین‌تر در مقایسه با روش‌های دیگر که باعث افزایش طول عمر موتور می‌شود.
– صرفه جویی در انرژی وکاهش هزینه برق مصرفی
– بالا بردن کارایی موتورهای AC
– رنج گسترده‌ای از سرعت‌های مختلف و ایجاد گشتاور مورد نیاز
– کاهش جریان‌های پیک موتور در هنگام راه‌اندازی
– حفاظت از قسمت‌های مکانیکی سیستم و جلوگیری از تنش‌های ایجاد شده بر روی تجهیزات مکانیکی
– جلوگیری از استهلاک ادوات مکانیکی از طریق کاهش جریان راه‌اندازی موتور
– جبران سازی برخی خطا های شبکه
– ایجاد گشتاور بالا در لحظه راه اندازی تا 200% گشتاور نامی
– جلوگیری از شوک‌های الکتریکی روی شبکه برق از طریق کاهش جریان راه‌اندازی موتور
– افزایش طول عمر تجهیزات با تنظیم سرعت موتور با شرایط بار در حین کار
– جایگزینی سیستم جدید راه‌اندازی موتور با تابلوهای قدیمی برق
– اشغال کمتری از فضای تابلو و کاهش زمان مونتاژ تابلو و عیب‌یابی سریع به علت هوشمندی بالای سیستم
– با کاهش دور موتور برای کاربردهایی که به دور کمتری از دور نامی موتور نیاز دارند، علاوه بر کاهش هزینه های نگهداری و تعمیر ادوات، توان مصرفی نیز به صورت تصاعدی کاهش می یابد.
– با توجه به سیستم گشتاور متغیر درایو (در مصارف پمپاژ آب) در صورت کاهش میزان آب ذخیره شده در چاه، گشتاور موتور تغییر خواهد کرد و به همان نسبت میزان برق مصرفی کاهش خواهد یافت.
– حفاظت موتور و عیب یابی آن
– توقف موتور بصورت کاملاً نرم و با شیب خطی
کنترل دور چه عملی انجام می‌دهد؟
توقف بار
شتاب دادن به بار
تغییر سرعت در حین راه اندازی
راه‌اندازی و قرار گرفتن در یک سرعت تنظیم شده
مزایای استفاده از کنترل دور در پمپ ها:
تعدیل فشار، دبی و سطح به صورت کنترل شده.
ضربه قوچ و شوک‌های ناگهانی را از بین می‌برد.
