تست هایی که باید برای تایید تابلو برق انجام شوند (بخش سوم)

در دو قسمت قبل تست هایی که باید برای تایید تابلو برق انجام شوند بخش اول و دوم ابتدا انواع تست ها را معرفی کردیم و سپس به تفصیل به مورد اول یعنی بررسی عایق ها پرداختیم در این بخش میخواهیم به قسمت دوم یعنی بررسی اتصالات مدار حفاظتی بپردازیم. همان طور که گفته شد این بخش شامل مراحل زیر است.

• شرایط و محیط تست
• اندازه گیری مقاومت اتصال
• بررسی اتصالات با دستگاه تستر و سیگنال
• اندازه گیری به منظور حفاظت در برابر شوکها و اضافه ولتاژهای ناگهانی
• بررسی فاصله های استاندارد و مجاز
• بررسی فاصله ها در مونتاژ

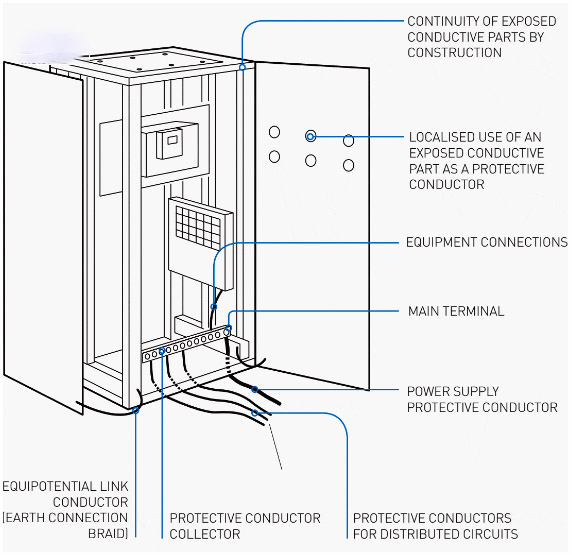

بررسی اتصالات مدار حفاظتی

چک کردن اینکه تمامی اجزای در معرض برق به صورت درست به سیستم حفاظتی یا همان سیم زمین تابلو برق متصل شده اند یک امر ضروریست  و همچنین تمامی مدارهای حفاظتی نیز باید به وسیله ترمینال اصلی به هم متصل شده باشند.





شرایط تست

1. رقی نمی کند برای اندازه گیری ولتاژ DC یا AC استفاده شود.
2. ولتاژ تست می تواند بین 6 تا 24 ولت باشد.
3. یکی از کابل های منبع تغذیه باید به خروجی اصلی سیم زمین و آن یکی باید به بقیه قسمت ها متصل گردد.

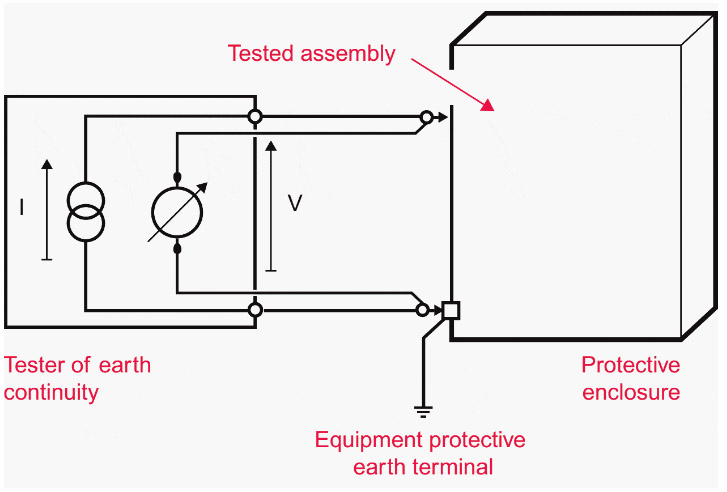

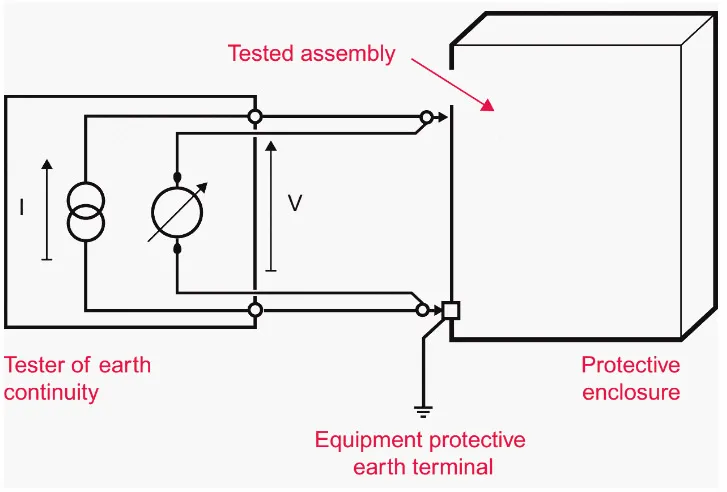

اندازه گیری مقاومت پیوستگی

بهتر تست برای این قسمت مقادیر استاندارد زیر را اعمال شود.

1. جریان تست باید 25 آمپر باشد
2. زمان انجام تست 1 دقیقه باشد
3. حداکثر مقاومت باید 50 MΩ باشد



بررسی پیوستگی به وسیله تستر

دقت کنید که این روش فقط بررسی می کند که پیوستگی و اتصالات با مدار حفاظتی را چک می کند و یک روش استاندارد  و مرسوم نیست.





اقدامات لازم جهت حفاظت در برابر شوک الکتریکی

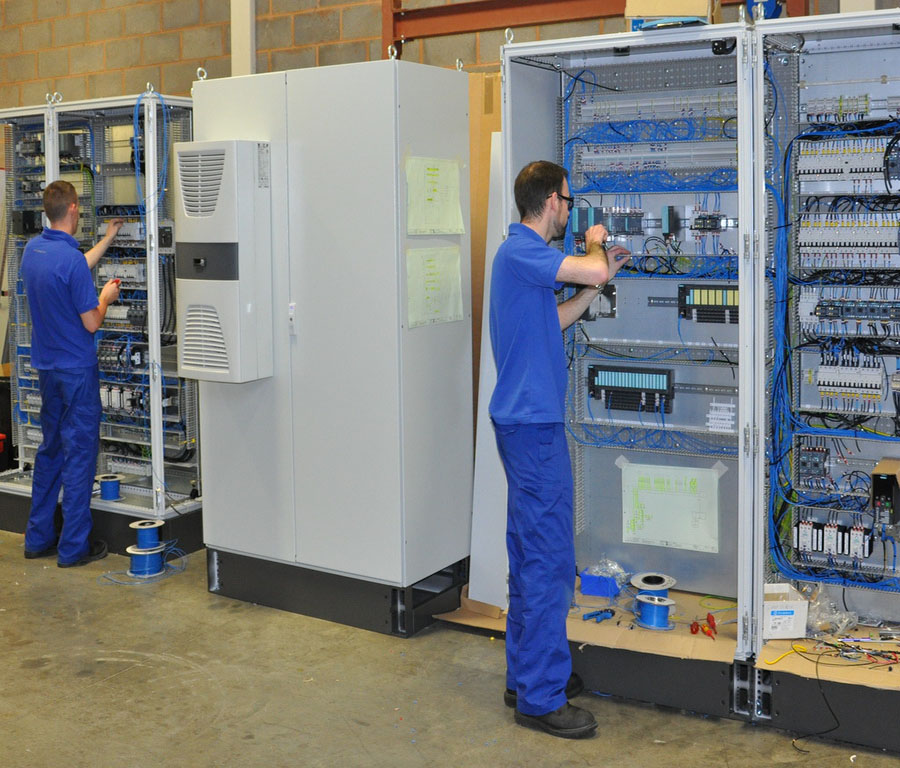

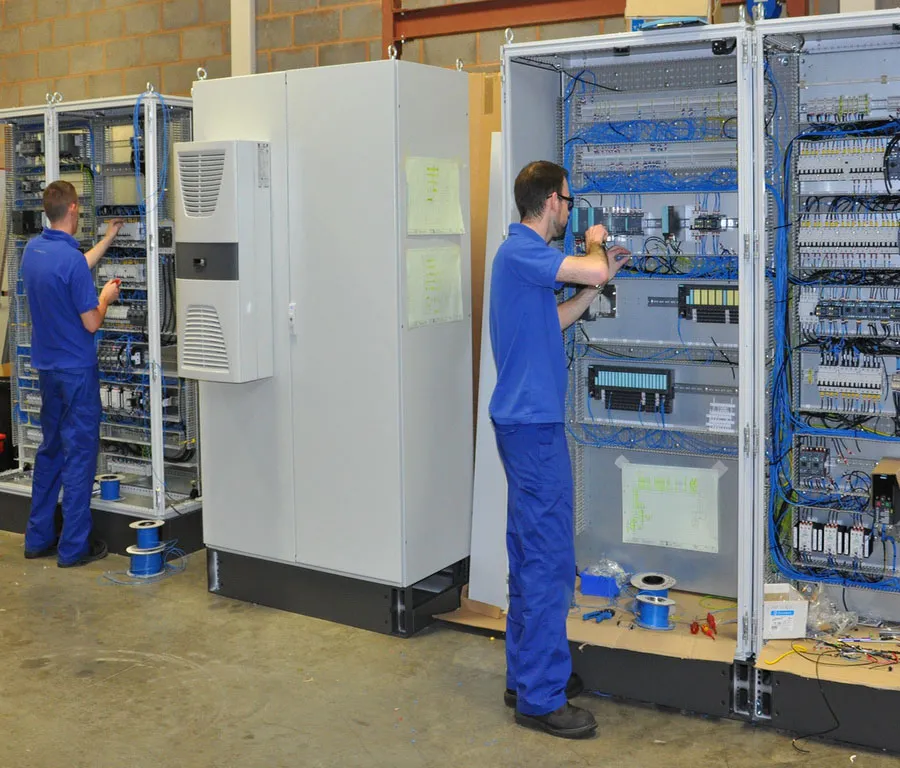

در مرحله اول حفاظت از تابلو برق ها در برابر شوک های الکتریکی به وسیله یک پوشش عایق مانند کابینت و محفظه ای مشخص تامین می شود. در مرحله بعد علاوه بر این، زمانی که خطا یا اتصال کوتاه در داخل اجزای تابلو یا در مدارات بیرونی آن اتفاق می افتد، هر تابلو برای حفظت و قطع کردن برق باید یک کابل حفاظتی زمین داشته باشد. کابل حفاظتی باید توانایی تحمل جریانات اتصال کوتاه که ممکن است در حین مونتاژ رخ بدهد را داشته باشد. همچنین دقت داشته باشید همه قسمت های تابلو باید به هم متصل باشند و سپس به کابل حفاظتی وصل شوند.





همچنین برای حفاظت در مقابل تماس مستقیم باکس یا محفظه تابلو برق نیز باید به کابل حفاظتی متصل باشد. در این رابطه موارد زیر باید چک شوند

• فراهم کردن صفحات ورقه ای مناسب جهت تامین حفاظت حداقل 2x یا xxB
• فراهم کردن صفحات تامین کننده درجه حفاظت حداقل xxa مطابق با دستور العمل توصیه شده
• در صورت نیاز فراهم کردن جداسازی درونی
• فراهم کردن علائم هشدار دهنده برای اجسام دارای برق

حفاظت در برابر تماس غیر مستقیم

کلاس 1

عموما مربوط به بررسی ظاهری اتصالات و ساختار کلی تابلو برق و قسمت های فلزی آن.

کلاس 2

این قسمت با اندازه گیری عایق یا تست دی الکتریک انجام می گیرد

بررسی فاصله ها

موارد زیر باید بررسی شوند.

• فاصله قسمت های مختلف تابلو از بدنه سیم های مجاور نظیر اتصالات برقی، ترمینال های سیم ها و غیره
• اتصالات پیچ ها و اتصالات شینه ها مثلا فاصله بین شینه ها با بدنه سیم ها.

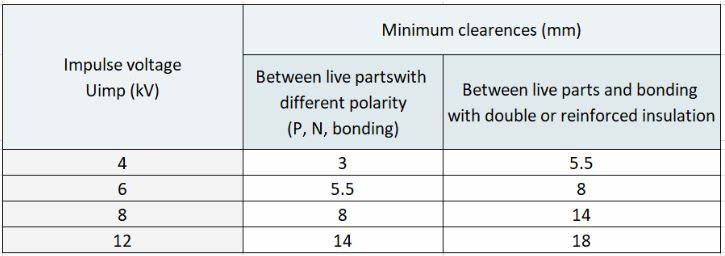

فاصله اتصالات تابلو در هوا، عبارت است از کوتاهترین فاصله بین دو جز سیم که  در صورت رخ دادن شکست عایقی، قوس الکتریکی تشکیل نشود. فاصله های مجاز در هوا بر اساس ولتاژ Uimp که در تابلو برق مورد نظر داده شده است مطابق جدول زیر تعیین می گردد.





بررسی فاصله نصب

بر خلاف فواصلی که در بالا توضیح داده شد، فواصل نصب با استفاده از اطلاعات و هشدارهای مرحله مونتاژ تعیین می شود (اصول پیچ و مهره بین شینه ها و محل جایگیری نوار اتصالات و غیره).

دقت کنید که فواصل حداقلی که در زیر معرفی می شود باید برای تابلو های برق با ولتاژ 400 ولت یا یه اصطلاح ولتاژ پایین در نظر گرفته شود.

• فاصله 10 mm برای قسمت های برق دار حفاظت نشده با پلاریته های ؛یر هم نام و مختلف
• فاصله 20 mm برای قسمت های برق دار حفاظت نشده و بدنه سیم ها

همچنین در صورتیکه تابلو برق مورد نظر از سطح حفاظتی xxB برخوردار نباشد این فاصله ها تا 100 mm هم می توانند افزایش یابند.
