پیش از شروع این مطلب شما می توانید در مقالات معرفی انواع رله بخش اول، دوم و سوم با انواع آن ها آشنا شوید. به طور کلی بوخهلتس یک رله حفاظتی برای تمامی تجهیزاتی است که از روغن برای سیستم خنک کنندگی یا عایقی استفاده می کنند . از آنجایی که در تمامی ترانس های قدرت از روغن استفاده می شود استفاده از این نوع مدل بسیار شایع است. مبانی کار آن بر اساس آنالیز گاز یا هوای داخل محفظه روغن و همچنین کم شدن حجم روغن از مقدار مجاز است و با دادن علایم هشداری دستگاه خسارت دیده را از برق قطع می کند. دقت این مدل به قدری بالا است که که به محض رخ دادن کوچکترین خطا و اتصال کوتاهی عمل می کند و مانع از خسارت بیشتر به ترانس می شود. همچنین رله بوخهلتس را می توان در تمام ترانسفورماتورهای روغنی که قدرت آن از ۲۵۰ کیلو ولت آمپر تجاوز می کند جهت حفاظت داخلی بکار برد. بنابراین عمده کاربرد آن در خطوط انتقال و ترانس های ظرفیت بالا است
اجزای تشکیل دهنده رله بوخهلتس
- گوی شناور خبر دهنده
- شناور قطع
- دریچه اطمینان
- فنر فابل تنظیم برای برگشت دریچه به محل اولیه
- شیر امتحان و محل خروج گاز
در صورتی که از این رله برای حفاظت ترانسفورماتور روغنی استفاده شود خطاهایی که باعث عمل کردن آن می شوند عبارتنداز
- ایجاد جرقه بین بخش های تحت فشار و هسته ترانس
- اتصال زمین ترانس
- اتصال حلقه وکلاف سیم پیچ های اولیه و ثانویه ترانس
- قطع فاز
- پدیده سوختن آهن
- در نهایت کم شدن یا نشتی روغن از مخزن آن
نحوه عملکرد رله بوخهلتس

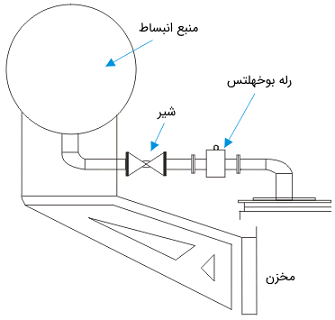

به دلیل فشار و تنش ناشی از رخ دادن خطا در روغن مخصوص ترانس هوا یا گازهایی متصاعد می شوند که از گازها از طریق روغن وارد لوله رابط بین ترانس ومنبع ذخیره روغن می شند و نهایتا به طرف قسمت فوقانی آن در یک مخزن گاز جمع می شود. این گازها به سطح فوقانی روغن فشار وارد می کنند و سطح روغن در رله حفاظتی بوخهلتس پایین می آید. در نهایت این فشار سبب عمل کردن کنتاکت های آن می شوند. و در مواقعی که اتصالی شدید باشد این فشار در اثر قوس الکتریکی ایجاد شده به اندازه ای زیاد است که قبل از اینکه گازها به داخل رله راه یابند دریچه اطمینان آن عمل می کند و ترانسفورماتور از شبکه ایزوله می شود. در انواع شامل دو شناور هر گاه سرعت روغن بین ۵۰ تا ۱۰۰ سانتیمتر بر ثانیه رسید رله عمل می کند ودر مدل های دارای یک شناور بین 65 تا 95 سانتیمتر بر ثانیه دریچه اطمینان عمل می کند. همچنین شما می توانید مقالات انواع رله های حفاظتی ترانس بخش اول و دوم را مظالعه کنید.
