سیم بندی و تعمیرات اینورتر چگونه است؟

به طور کلی این اقدام شامل 8 مرحله است که به تفصیل به آن ها خواهیم پرداخت

مرحله اول در سیمبندی و تعمیرات اینورتر:

ابتدا پیش از شروع سیمبندی و پس از تعمیرات اینورتر باید از متناسب بودن تمامی چیزها از جمله اندازه و ظرفیت الکتریکی المان ها اطمینان حاصل کنید. برای مثال با نگاه اجمالی به پلاک موتور اطلاعات زیر را بررسی کنید. شما می توانید مقاله پلاک درایو کنترل دور حاوی چه مشخصاتی است؟ را در این زمینه مطالعه کنید.

• آمپر مصرفی در بار کامل چقدر است؟ و بررسی تناسب اینورتر انتخابی با جریان ذکر شده.
• ولتاژ کاری موتور چقدر است ؟ مثلا۴۶۰ ولت یا ۲۳۰ ولت؟



مرحله دوم در سیمبندی و تعمیرات اینورتر :

در این مرحله باید به بررسی ظرفیت کلید ها و رله های حفاظتی جهت قطع جریان بروید این ها نیز باید متناسب با اینورتر انتخاب شوند.

• پنل یا باکس فیوز یا کلیدهای قطع کننده مدار خود را نصب کنید و درپوش آن را بردارید.
• جریان ، ولتاژ سه فاز و بریکر را وصل کنید.

از آنجایی که ایمنی حرف اول را میزند پیشنهاد می کنیم پیش از شروع سیم بندی و تعمیرات اینورتر ضمن استفاده از تجهیزات ایمنی مناسب برق ورودی را نیز قطع کنید. می توانید مقاله ایمنی در درایو کنترل دور را در این زمینه بررسی کنید.



مرحله سوم در سیمبندی و تعمیرات اینورتر:

• سیم های برق شامل سه فاز و یک سیم ارت را از باکس قطع کننده یا فیوز را به اینورتر متصل کنید.
• طبق جداول انتخاب سیم همگام سیم بندی و تعمیرات اینورتر اطمینان حاصل کنید ک سیم مورد نظر برای جریانی که موتور در حالت بار کامل می کشد مناسب است. برای مثالاگر سیم برق شما ۶ میلیمتر مربع باشد، سیم زمین با به اصزلاح ارت شما می تواند نمره ۴ باشد.

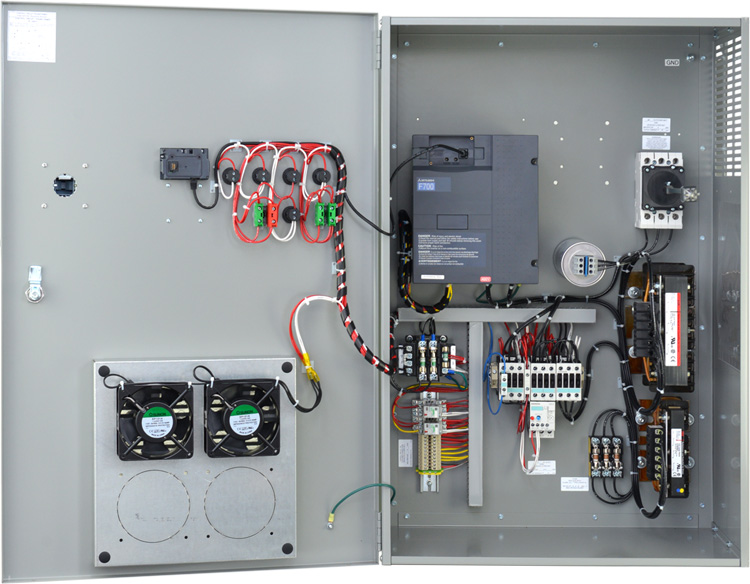

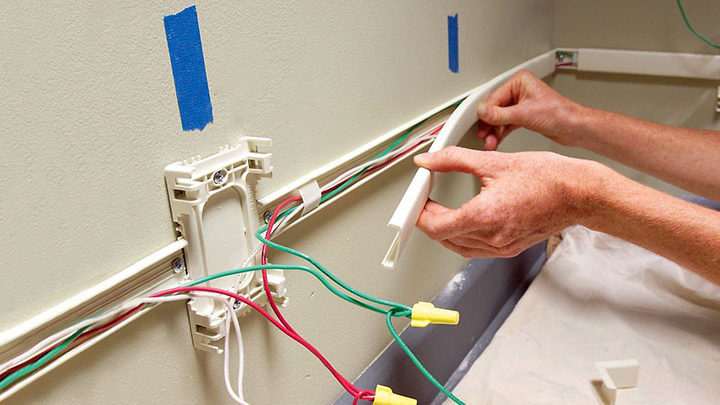

• در تعیین محل عبور سیم از روش مناسب سیم کشی نظیر گذاشتن سیم در داکت ها یا لوله های سخت یا منعطف فلزی و پلاستیکی (EMT, FLEX, MC,NMB) استفاده کنید.



مرحله چهارم در سیمبندی و تعمیرات اینورتر:

این مرحله شامل سیم کشی از اینورتر به موتور است

• برای این قسمت نیز از همان سایز سیمی استفاده کنید که برای سیم کشی از جعبه فیوزها به اینورتر استفاده شده است.
• مانند مرحله قبل محل عبور و کانال مناسبی برای سیم کشی به موتور و تعمیرات اینورتر در نظر بگیرید.



مرحله پنجم در سیمبندی و تعمیرات اینورتر:

این مرحله شامل آرایش سیم ها در موتور است

• از آنجایی که بیشتر موتورهای سه فاز، دو ولتاژ کاری  ۴۰۰/۲۲۰ و ۶۹۰/۴۰۰ را  بسته به نحوه اتصال (ستاره یا مثلث) می توانند داشته باشند  باید از انتخاب تخته ترمینال مناسب برای اتصال به موتور با توجه به ولتاژ اطمینان حاصل کنیم.
• برای اتصال سیم های برق به موتور حتما از وایرشو و مهره های مخصوص اتصال استفاده کنید. همچنین می توانید یک قلاب کوچک به سر سیم خود ببندید و آن را زیر پیچ قرار دهید.
• در آخر برای اطمینان از اینکه سیم ها به طور صحیح و محکم بسته شده اند، سیم ها را بکشید و سپس درپوش آن را ببندید.



مرحله ششم در سیمبندی و تعمیرات اینورتر:

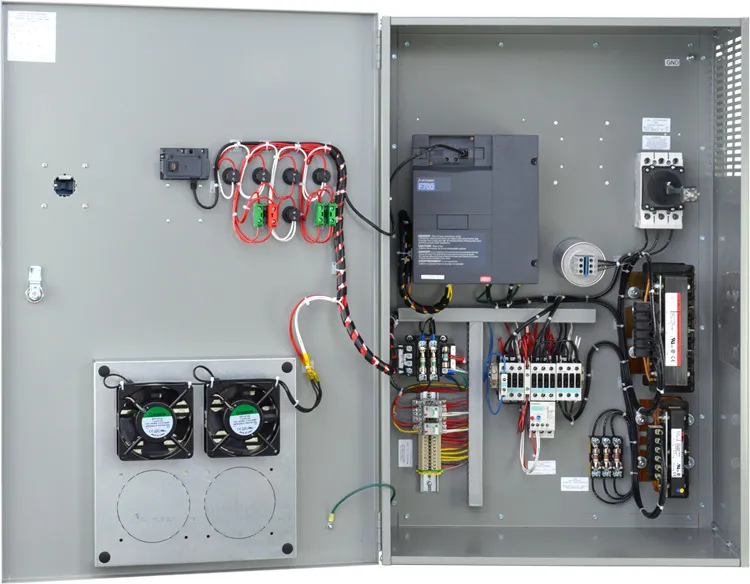

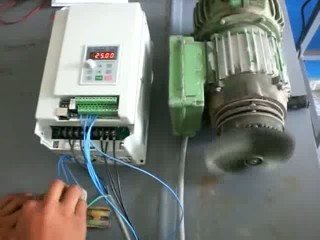

در این مرحله باید سیم ها را به اینورتر متصل کنید.

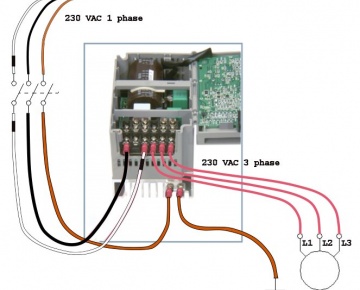

• سیم هایی که از بار به موتور میروند رابه ترمینال های U، V، W و سیم هایی که از فیوز به اینورتر میروند را به ترمینال های R / L1، S / L2، T / L3 وصل کنید.
• سیم های ارت را به پیچ زمین که معمولا به رنگ سبز است وصل کنید.



مرحله هفتم در سیمبندی و تعمیرات اینورتر:

در این مرحله از تعمیرات اینورتر باید سیم ها را از اینورتر به کلید فیوزها مطابق با استاندارد های گفته شده متصل کنیم و سپس آن را ببندیم.



مرحله هشتم در سیمبندی و تعمیرات اینورتر:

و در نهایت  پس از اتمام کار و تعمیرات اینورتر باید سیستم مورد نظر را راه اندازی کنیم.

• کلید فیوزها را وصل کنید.
• اینورتر را متناسب با پارامترهای مورد نظر برنامه ریزی و تنظیم کنید. می توانید در این رابطه مقاله تنظیمات و تعمیرات سافت استارتر را مطالعه کنید
