تعمیرات سافت استارتر

نام های دیگر سافت استارتر، راه انداز نرم یا توقف نرم موتورهای الکتریکی است و در بازار به این نام هم شناخته می شوند. در این مقاله سعی می کنیم به معرفی ترمینال های ورودی و خروجی آن بپردازیم که آشنایی با آنها هنگام تعمیرات سافت استارتر نیز تا حد زیادی می تواند به شما کمک کند. همچنین  شما می توانید مقاله نکات ایمنی در استفاده و تعمیرات سافت استارتر چیست؟ و انواع پیغام ها و آلارم های رایج در تعمیرات سافت استارتر را در این رابطه مطالعه کنید.

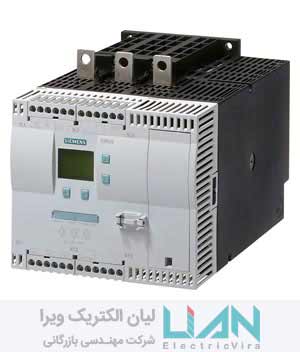

تعمیرات سافت استارتر

X1A

  • مناسب برای: تغذیه برد الکترونیکی
  • ترمینال: شماره ۱، ۲ و PE
  • تغذیه مورد نیاز ولتاژ : ۱۱۰ تا ۲۳۰ ولت



X1B

  • ترمینال: شماره ۱۳ تا ۱۷
  • دارای ۲ خروجی آنالوگ
  • دارای ۵ ورودی ایزول دیجیتال و ۱ ورودی PTC



X1

  • ترمینال: شماره ۱۳ تا ۱۷
  • دارای ۳ رله و ۱ کنتاکت



X1D

  • ترمینال: شماره ۲۵ تا ۳۲
  • دارای ۴ ورودی



X1E

  • ترمینال: شماره ۳۳ و ۳۴
  • مناسب برای تغذیه فن داخلی





تشریح ترمینال های  ورودی و خروجی در تعمیرات  سافت استارتر



عموما سافت استارترها به طور کلی دارای 5 نوع درگاه به نام‌های X1E – X1D – X1C – X1B – X1A می باشند که آشنایی با  کارایی و عملکرد آنها در تنظیمات و تعمیرات سافت استارتر امری ضروریست.

هشدار ها و آلارم سافت استارتر

درگاه X1A در تعمیرات سافت استارتر

این درگاه مربوط به  ترمینالهای 1، 2 و PE است که جهت تغذیه برای برد الکترونیکی مورد استفاده قرار می گیرد. و برای تغذیه این برد هنگام تعمیرات سافت استارتر به یک ولتاژ متناوب بین 110  تا 230 ولت نیاز داریم.

درگاه  X1B در تعمیرات سافت استارتر

این درگاه به ترمینال های شماره 3 تا 17 اختصاص داده می شود  و شامل 5 ورودی دیجیتال و یک ورودی PTC و دو خروجی آنالوگ می باشد.

درگاه X1C در تعمیرات سافت استارتر

این درگاه نیز شامل ترمینال های شماره 3 تا 17 می شود با این تفاوت که دارای سه رله می باشدکه نوع اول و دوم آن با یک کنتاکت مشترک باز می باشند و به ترتیب ترمینال های 18-19 و 20-21 را به خود اختصاص می دهند. اما رله سوم یک رله با دو کنتاکت باز و بسته است که ترمینال 23 تغذیه ( مشترک) و ترمینالهای 22 و 24 آن به ترتیب نرمالی باز و نرمالی بسته می می شوند.

درگاه  X1D در تعمیرات سافت استارتر

این درگاه به ترمینال های شماره 25 تا 32 اختصاص داده می شود  و دارای 4 ورودی می باشد که به سیستم داخلی راه انداز نرم یا سافت استارتر مرتبط است.

درگاه  X1E در تعمیرات سافت استارتر

این درگاه به ترمینال های شماره 33 و 34 اختصاص داده می شود و از آن برای تغذیه فن داخلی استفاده می شود.

امیدواریم که مطالب فوق برای شما مفید واقع شده باشد همچنین شما میتوانید جهت خرید و انواع تعمیرات سافت استارتر با کارشناسان مجرب شرکت لیان الکتریک مشورت لازم را به عمل بیاورید. در صورت نیاز نیز می توانید مقالات نکاتی برای تعمیرات سافت استارتر و نمونه ای از تعمیرات سافت استارتر را مطالعه کنید.
