اجزای تشکیل دهنده درایو کنترل دور کدامند؟

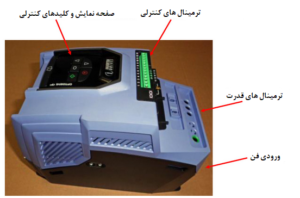

پیش از شروع می توانید مقاله درایو کنترل دور چگونه انرژی مصرفی برق را به حداقل می رساند؟ را مطالعه کنید. همه درایوهای کنترل دور دارای سه بخش اصلی زیر هستند

• کنترل

• منبع تغذیه

• مدار اصلی

1- بخش کنترل در درایو کنترل دور

بخش کنترل خود شامل سه بخش به صورت زیر می باشد

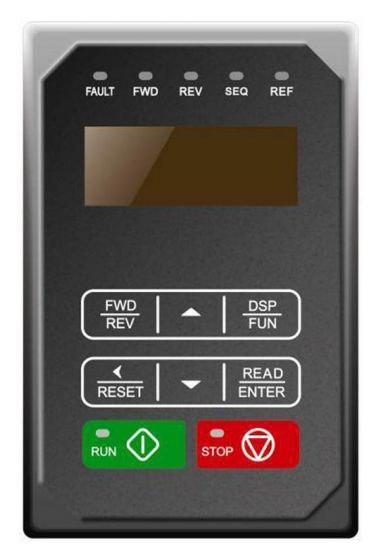

Key Pad

یکی از مهمترین عناوین بخش کنترل، کی پد است. کی پد یکی از اجزای درایو کنترل دور است و از آن جهت تنظیمات و دستورات کنترلی استفاده می شود که خود به دو صورت است. و از کاربرد های آن به موارد زیر می توان اشاره کرد:

• تنظیم کلیه پارامترها   (Parameter setting )
• انجام تست دستی  ( Manual Test )
• عملیات  Jog
• تنظیم کردن سرعت

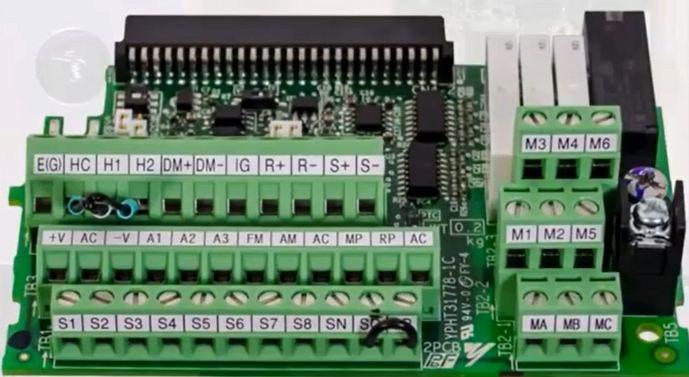

ترمینال های درایو کنترل دور

ترمینال برد دومین مورد از اجزای درایو کنترل دور در بخش کنترل است که به وسیله آن می توان برخی اعمال کنترلی را برای درایو انجام داد.: ترمینال های پیچی که بر روی ترمینال برد قرار دارند به قرار زیرند:

• ورودی دیجیتال
• ورودی آنالوگ
• خروجی دیجیتال
• خروجی آنالوگ

• خروجی شبکه

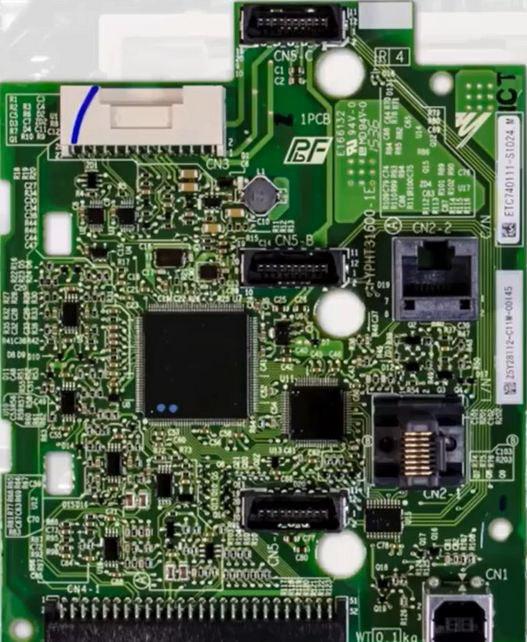

برد درایو کنترل دور

بخش بعدی که در واقع مهم ترین قسمت درایو های کنترل دور است برد یا board آن است که تمامی قطعات و قسمت ها روی آن سوار می شوند محل پردازش سیگنال های ورودی به درایو است. در واقع برد کنترلی نقش مغز سیستم را ایجاد می کند است که وظیفه فرماندهی و هماهنگی میان اجزای درایو کنترل دور را بر عهده دارد.

2- منبع تغذیه درایو کنترل دور

این بخش سه وظیفه مهم دارد :

• ایزوله کردن بخش ولتاژ بالا ازقسمت ولتاژ پایین

• تبدیل سیگنال ورودی به سیگنال مناسب خروجی
• و در آخر تشخیص کیفیت سیگنالهای ورودی و کنترل نواحی بحرانی

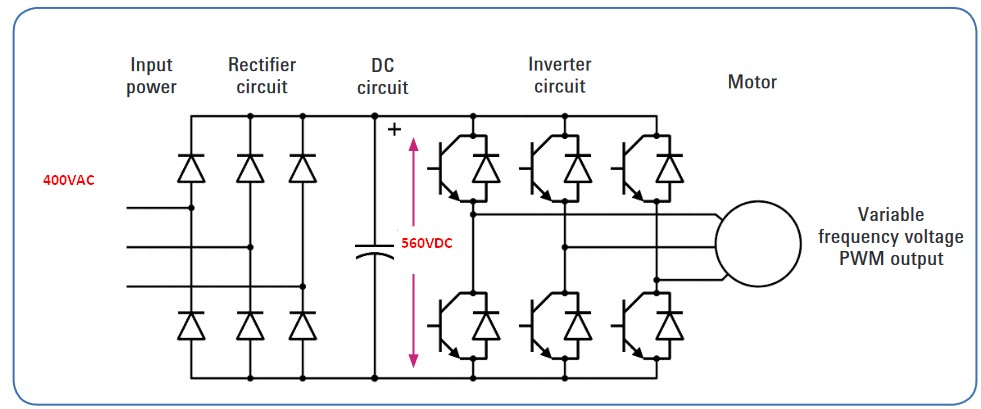

3- مدار اصلی درایو کنترل دور

یکی از مهمترین و اساسی ترین قسمت درایو کنرل دور مدار اصلی است. پیچیده ترین محاسبات و تبدیلات در این محل انجام میگردد. در واقع در این بخش است که  ولتاژ AC ورودی به ولتاژ  DC تبدیل شده و در مرحله آخر  توسط سوئیچهای IGBT یا دیگر ادوات الکترونیک قدرت مثل ماسفت یا غیره به ولتاژ AC مورد نیاز در خروجی تبدیل میگردد.

از دیگر اجزای درایو، ماژول های کارت شبکه ، انکودر و ورودی و خروجی هستند که به عنوان عناصر جانبی درایو محسوب می شوند و اگر نیاز به کارهای کنترلی و حفاظتی بیشتری باشد از آن ها باید استفاده بکنیم. لازم به ذکر است که همه درایو های کنترل دور قابلیت این ماژول ها را ندارند در واقع هر کدام از آن ها به نوعی یک آپشن به حساب می آیند که قیمت تمام شده درایو را بالاتر خواهند برد.
