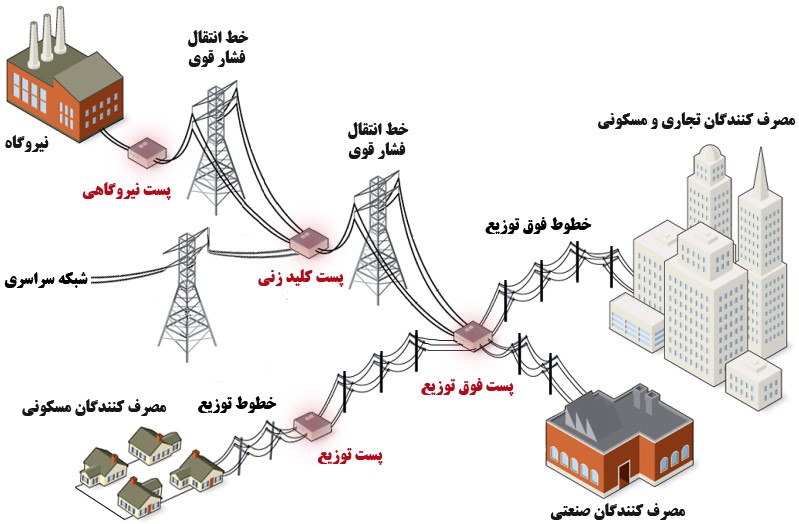

از آنجایی که تولید انرژی باید مداوم و بدون وقفه باشد، خطاهای مجود در شبکه قدرت نباید اختلالی در کارکرد شبکه ایجاد کنند، به همین دلیل به یک سیستم حفاظتی شامل مجموعه ای از رله ها و کلید های قدرت در شبکه برق شامل خطوط انتقال و ژنراتور و… نیاز داریم تا در سریع ترین زمان ممکن خطا را برطرف کنند.(هماهنگی حفاظتی بخش اول)
رله از نظر اتصال به شبکه به طور کلی به دو نوع اولیه(پرایمر) و ثانویه (زکوندر) تقسیم می شود که هر کدام شامل انواع مختلفی از مدل های حفاظتی می شوند و در مقاله های بعدی به تفصیل به توضیح آن ها خواهیم پرداخت.
رله پرایمری:
دراین نوع رله ها سیم پیچی تحریک شونده مستقیما در مدار قرار میگیرد( بدون ترانس جریان CT و ترانس ولتاژ VT)
معایب رله های پرایمری
- حجم بزرگ که از نظر عایق بندی مشکل ساز می شود
- حساسیت کمتر
- عدم دسترسی در حین کار
- محدودیت جریان و ولتاژ به گونه ای که در ولتاژ و جریان زیاد قابل استفاده نخواهد بود
مزایای رله های پرایمری
- ارزانتر هستند
- امکان تشخیص سریع مشکل در سیستم حفاظت
رله های ثانویه:
به طور کلی به رله هایی گفته می شود که سیم پیچ تحریک آنها از سیم پیچ ثانویه ترانس جریان یا ولتاژ شبکه ای که باید حفاظت شود نیرو می گیرند
معایب رله های ثانویه
- گرانتر هستند
- احتمال خرابی آن ها نیز بیشتر است
مزایای رله های ثانویه
- حجم کمتر
- حساسیت بیشتر

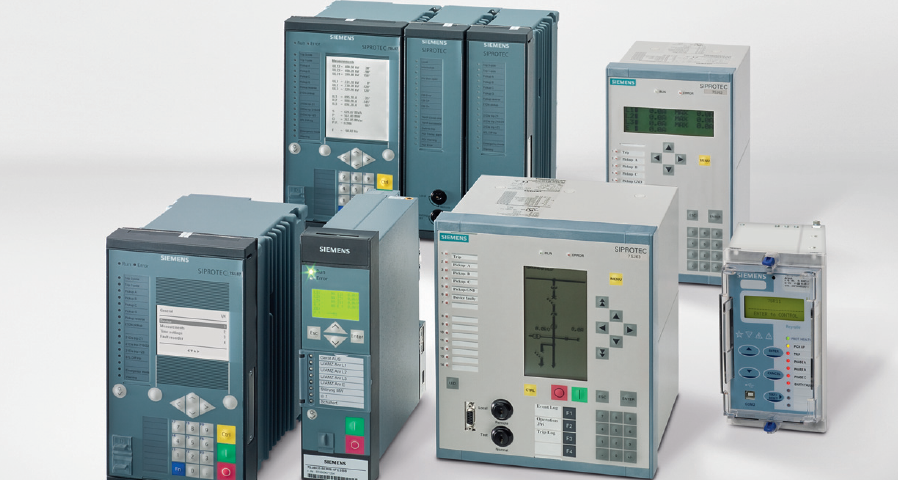

انواع مختلف رله ها در یک شمای حفاظتی
انواع مختلفی از رله ها را می توان در یک شمای حفاظتی مشاهده نمود که در ادامه به معرفی آن ها می پردازیم
- رله های حفاظتی: این مدل ها شامل انواع جریان زیاد، دیفرانسیل، کنترل بار، امپدانسی و … می باشند(نکاتی در مورد رله های جریانی)
- رله های ترکیبی: این مدل ها نیز وظایفی چون محافظت از موتور، کنترل دور و راه اندازی از آن را به عهده دارند
- رله های زمانی: همان ظور که از اسم آن ها مشخص است به انواع تایمر های صنعتی اتلاق میگردد
- آشکار سازها: این ها شامل CT ها و انواع ترانسدیوسر ها هستند که بیشتر جهت اندازه گیری استفاده می شوند.
امیدواریم که مطالب فوق بری شما مفید واقع شده باشد. همچین شما می توانید جهت خرید و مشاوره انواع رله های حفاظتی با کارشناسان مجرب شرکت لیان الکتریک مشورت لازم را به عمل بیاورید.(انواع حفاظت ترانسفورمر )
