همان‌طور که از نام آن مشخص است راه انداز نرم یک تجهیز الکتریکی برای راه‌اندازی موتورهای الکتریکی به‌صورت نرم و آهسته است. به عنوان مثال در خیابان ماشین هایی را پشت چراغ قرمز دیده اید که هنگام حرکت با قدرت انفجاری زیادی به اصلاح Take Up می کنند که در اثر آن فشار زیادی به لاستیک‌ها و موتور وارد می‌شود. اگر موتور را مستقیم به شبکه برق متصل کنیم شرایط راه‌اندازی شبیه مثال ذکر شده خواهد بود و این فشار ناگهانی به موتور آسیب میزند و با این کار عمر مفید موتور و اتصالات آن کاهش پیدا می‌کند . اکنون در راه‌اندازی مستقیم موتور های الکتریکی، هم به شبکه برق فشار وارد می شود و هم از نظر مکانیکی به سیم های مدارات قدرت و اجزای چرخنده فشار می‌آورد که کارفرما را به استفاده از راه انداز نرم مجاب می کند.(معرفی روش های start و stop در راه انداز نرم به طور خلاصه)

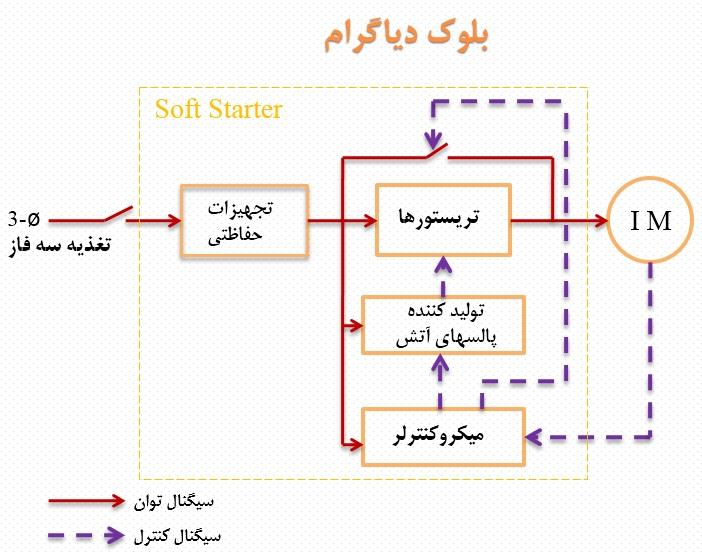

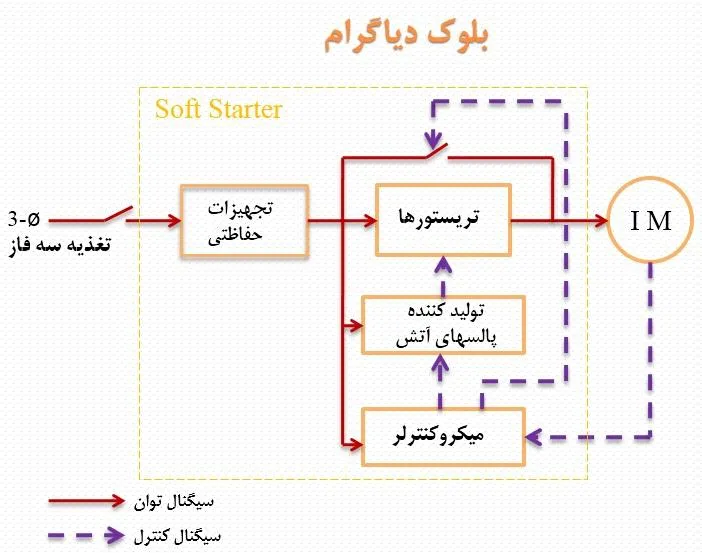

به طور خلاصه راه انداز نرم به منظور محدود کردن مقدار جریان اولیه موتور هنگام راه اندازی که گاها به 5 الی 10 برابر جریان نامی نیز میرسد استفاده می شود. و در لحظه راه‌اندازی دیگر افزایش جریان نخواهیم داشت. در شکل زیر دیاگرام کلی آن را مشاهده می‌کنید

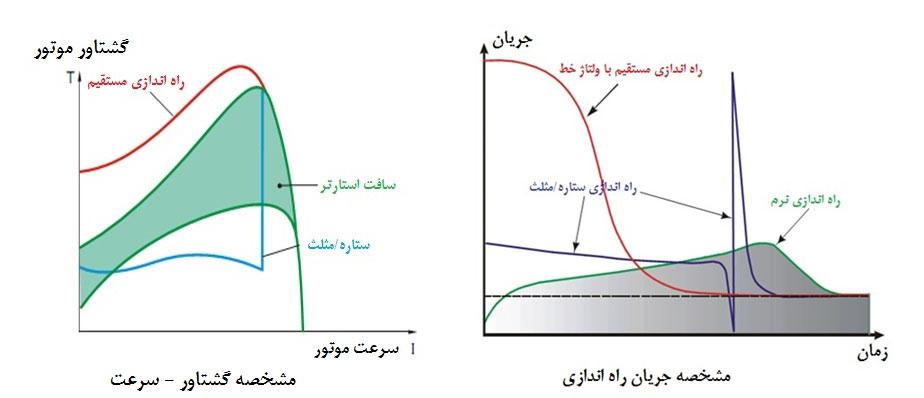

همچنین در شکل زیر مقایسه بین مشخصه گشتاور و جریان هنگام راه اندازی موتور را در سه حالت مستقیم، سربندی ستاره مثلث و به وسیله راه انداز نرم مشاهده می کنید
مزایا و معایب راه انداز نرم
مزایا
- از بین بردنجریان هجومی و گشتاور لحظه‌ای به هنگام راه‌اندازی
- افزایش طول عمر موتور و پمپ‌ها
- بالا بردن قابلیت اطمینان و راندمان سیستم
- کاهش سایز کابل ها و جریان قابل تحمل کلیدهای اتصال به شبکه
- شتاب گیری نرم که منجر به شروع و توقف سیستم بدون ضربه می شود
- کاهش هزینه‌ها، به خصوص هزینه‌های تعمیرات و نگهداری
معایب
- تولید هارمونیک های مضر (کمتر از درایوها)
- قابلیت کنترل سرعت موتور حین کار را ندارند و فقط برای راه‌اندازی، توقف و حفاظت استفاده می‌شود
- وابسته بودن زمان شتاب گیری به بار
همچنین می توانید مقاله پارامترهای تنظیمی راه انداز های نرم را در این زمینه مطالعه بفرمایید.
