انواع تابلو برق موجود در بازار از نظر کاربرد، ساختار، محل نصب

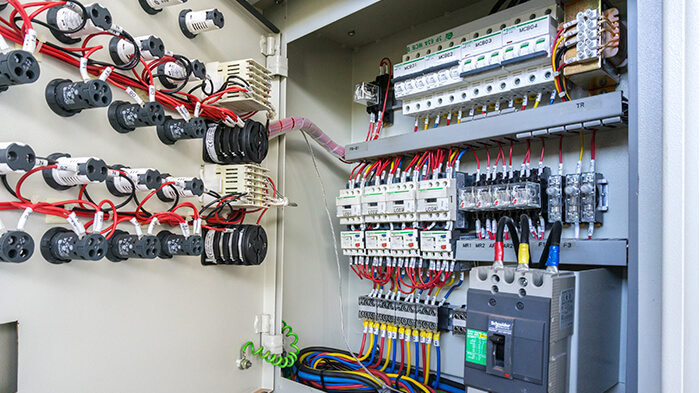

همانطور که در مطلب تابلو برق خواندیم، تابلو برق محفظه‌ای بسته و غالبا فلزی است که تجهیزات الکتریکی مختلفی در آن قرار می‌گیرند و با مدارهای لازم به هم متصل می‌شوند. تابلو یکی از مهم‌ترین ارکان همۀ پروژه‌های صنعتی است. ظاهر تابلو برق‌های صنعتی مانند پنل یا کابینت است و تفاوت آن با سایر تابلوها در محتویات داخل آن است.

* تابلوهای برق را می‌توان به طرق مختلفی دسته‌بندی کرد:

نوع محفظه، نحوۀ دسترسی به تجهیزات، ابعاد.

یکی از مهم‌ترین دسته‌بندی‌ها، طبقه‌بندی تابلوهای برق بر اساس کاربردشان است.

انواع تابلو برق‌ها

1. تابلوهای توزیع

از این‌ها برای تقسیم‌بندی انشعابات برق از فیدر بزرگ‌تر به فیدرهای کوچک‌تر استفاده می‌شود.

2. تابلو برق‌های کنترلی

از این نوع تابلوها برای جمع‌آوری مقادیر زیادی از اطلاعات از مجموعه‌های صنعتی و تجزیه و تحلیل آن‌ها و در نهایت، اجرای دستورات مناسب برای خطوط تولید و همچنین کنترل فرایند کار موتورها در مجموعۀ تولید استفاده می‌شود. (تجهیزات ارتباطی و کنترلی در تابلو برق)

3. تابلوهای بانک خازنی

از این‌ها برای اصلاح ضریب قدرت توان شبکه استفاده می‌شود.

* دسته‌بندی تابلو برق‌های صنعتی براساس جنس

۱.  تابلو برق‌های ساخته‌شده از فولاد ضدزنگ و کربن

۲. تابلو برق‌های ساخته‌شده از آلومینیوم

۳. تابلو برق‌های ساخته‌شده از پلی‌کربنات

۴.  تابلو برق‌های ساخته‌شده از فایبرگلاس

 انواع تابلو برق‌ها از نظر ساختار:

1. تابلو های Metal Enclosed:

در این مدل‌ها همۀ اجزا و قطعات ساخته‌شده اعم از کلید، ولتاژ، ترانس و… در داخل تابلوها قرار می‌گیرد.

2. تابلو هایMetal Clad:

این مدل‌ها محفظه‌های جداگانه دارند و مزیتشان در این است که اگر خرابی یا اشکالی در یکی از محفظه‌ها رخ دهد، به سایر محفظه‌ها منتقل نمی‌شود.

3. تابلو های Compartment Type:

در این مدل، محفظه‌ها در کنار هم هستند.

*تابلو برق‌ها از نظر عملکرد:

1. تابلو برق کنترل صنعتی

2. تابلو برق توزیع

3. تابلو برق اصلاح ضریب قدرت

4. تابلو برق حفاظت و کنترل



*تابلو برق از نظر محل نصب:

1. تابلو محیط بسته

2. تابلو محیط باز

سخن پایانی اینکه در طراحی تابلو برق مواردی باید به برخی از موارد مهم توجه شود. از جمله: شرایط محیطی مثل دما، رطوبت، ارتفاع از سطح دریا، مقاومت در برابر آب، ضربۀ اجسام خارجی، بررسی آلاینده‌ها، فشارها و تنش‌های مکانیکی، احتمال آسیبِ حیواناتِ جونده، گیاهان اطرف، نور مستقیم، باد، اثر امواج الکترومغناطیسی و الکترواستاتیکی و… .(تجهیزات حفاظتی در طراحی تابلو برق)

روشنایی داخل تابلو با استفاده از حباب محافظ‌دار با لامپ ۱۰۰ وات که کلید آن به صورت میکروسوئیچ به درب تابلو متصل است تأمین می‌شود. لامپ نیز باید به صورتی نصب شود که نورش کاملاً داخل تابلو را روشن کند.

هر تابلو باید یک پلاک، داشته باشد که در آن مشخصات تابلو ذکر شده باشد و از جنس مقاومی باشد و در محل ثابتی نصب شود.
