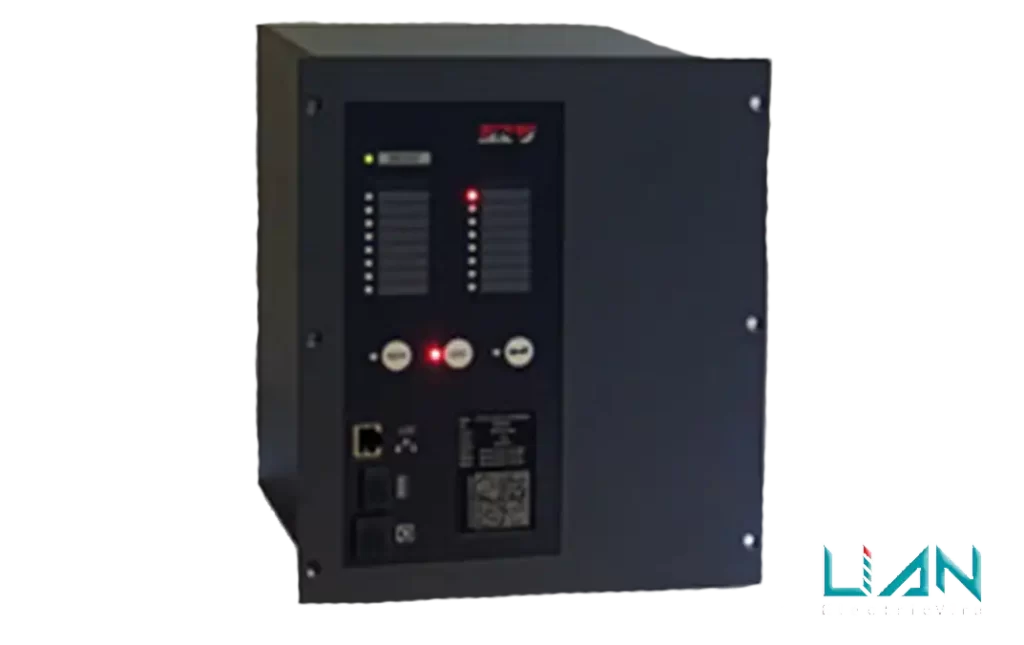

RTU توزیع مجهز به مکانیاب خطا مدل TCA-E

TCA-E- اتوماسیون توزیع RTU با FPI تعبیه شده

ترکیبی از یک (RTU)، یک سیستم نظارت ولتاژ متوسط ​​و یک سیستم کنترل و اتوماسیون که مخصوصاً برای استفاده در مجموعه‌های مدولار و پست‌های ثانویه سازگار شده است.

این دستگاه کلیه عملکردهای مورد نیاز برای پوشش حفاظت کامل مجموعه های مدولار را یکپارچه می کند و بنابراین در پست های فرعی و تابلو برق خطوط هوایی که نظارت بر پارامترهای شبکه فشار متوسط ​​(اندازه گیری ولتاژ، جریان و توان) مورد نیاز است، قابل استفاده است. تشخیص و برقراری ارتباط به مرکز کنترل وجود عیب هم بین فازها و هم بین فاز و زمین با نشان دادن جهت بودن آن، ایزوله سازی خودکار مقاطع خطا و کنترل از اعزام باز و بسته شدن تابلوها. یا شکن های خلیج. سیستمی که به طور ویژه برای پیاده سازی راه حل های اتوماسیون برای مجموعه های مدولار طراحی شده است.

ویژگی های کلیدی:

·       موتور منطقی قابل برنامه ریزی قدرتمند

·       حداکثر 5 عملکرد FPI در هر IED

·       حداکثر 64 ورودی دیجیتال

·       16 خروجی دیجیتال قابل تنظیم برای سیگنال دهی هشدار یا فرمان های کنترل LBS

·       24 کانال آنالوگ

·       اندازه گیری ولتاژ پشتیبانی می شود: مستقیماً در شینه یا نصب شده در بوشینگ های فیدر.

·       4000 ثبت رویداد و عملکرد ضبط اسیلوگرافی (نرخ نمونه 4800 هرتز).

·       تشخیص و نگهداری WebUI

·       اتوماتیسم جداسازی خطا (FIA)

·       امنیت سایبری: احراز هویت و رمزگذاری

توسعه‌ها با دستگاه‌های نقش Master-Slave پشتیبانی می‌شوند

در مورد تاسیسات بزرگ که با یک دستگاه مستقل پوشش داده نمی شوند، می توان زنجیره ای متشکل از چندین دستگاه ایجاد کرد: یک دستگاه به عنوان اصلی از جمله عملکرد RTU عمل می کند و بقیه دستگاه ها به عنوان برده عمل می کنند و داده ها را نسبت به فیدرهای کنترل شده مبادله می کنند. توسط هر یک

تشخیص و نگهداری از طریق WebUI

نمودار تک خطی و وضعیت عناصر مختلف نصب را می توان برای تشخیص و وظایف تعمیر و نگهداری کنترل کرد. هیچ ابزار نرم افزاری اختصاصی مورد نیاز نیست.

پروتکل های ارتباطی و امنیت سایبری

تابع RTU تعبیه شده در TCA D/E با مراکز کنترل یا سیستم های SCADA با استفاده از پروتکل ارتباطی IEC 60870-5-104 ارتباط برقرار می کند.

به روز رسانی سیستم عامل از راه دور، پیکربندی دستگاه، اجرای دستورات از راه دور و بسیاری از عملیات دیگر را می توان از طریق WebUI یا خدمات وب روی دستگاه انجام داد. تمام دستورات از راه دور از طریق پروتکل های حمل و نقل ایمن مانند HTTPS یا SSH منتقل می شوند. کنترل دسترسی مبتنی بر نقش از طریق احراز هویت با استفاده از پروتکل‌های LDAP و TACACS+ مدیریت می‌شود.

بازیابی خودکار خدمات (FIA)

دستگاه‌های TCA طوری طراحی شده‌اند که به‌عنوان بخشی از سیستم بازیابی خدمات خودکار عمل کنند. تنظیمات و پیکربندی ها را می توان به صورت تطبیقی ​​برای عملکرد بهینه شبکه تغییر داد
