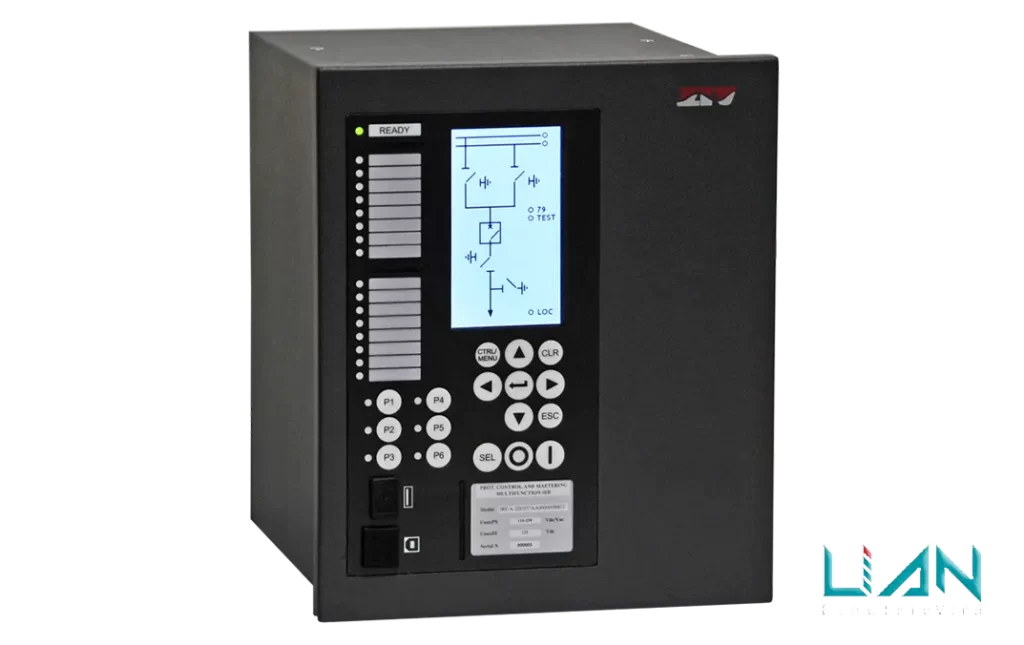

رله حفاظت فیدر ماژولار مدل IRF
رله حفاظت فیدر ماژولار مدل IRF
رله حفاظتی ماژولار برای فیدرها، ترانسفورماتورها و ژنراتورها، پشتیبان خط انتقال و BCU (واحد کنترل Bay). گواهی IEC 61850 ویرایش 2.IRF در هر طرح پست قدرت قابل بهره‌برداری است.عملکردهای حفاظتی برای هرگونه پیکربندی نول، زمین شده مستقیم، زمین شده با مقاومت، سیم پیچ پترسن جبران شده و ایزوله مناسب هستند.
لیان الکتریک تنها نماینده انحصاری شرکت ZIV در ایران می باشد
شما می توانید برای داشتن یک راه حل متفاوت با مشاوران شرکت لیان الکتریک ویرا بطور رایگان تماس داشته باشید( ۰۲۱۹۱۰۷۷۰۷۷)
IRF – رله حفاظت فیدر ماژولار مجهز به IEC 61850-2
رله حفاظتی ماژولار برای فیدرها، ترانسفورماتورها و ژنراتورها، پشتیبان خط انتقال و BCU (واحد کنترل Bay). گواهی IEC 61850 ویرایش 2.
IRF در هر طرح پست قدرت قابل بهره‌برداری است.
عملکردهای حفاظتی برای هرگونه پیکربندی نول، زمین شده مستقیم، زمین شده با مقاومت، سیم پیچ پترسن جبران شده و ایزوله مناسب هستند.
منطق قابل برنامه ریزی قدرتمند دارای زمان های اجرایی قابل انتخاب با توجه به اولویت مورد نیاز (2ms، 10ms و 20ms) است. شامل بسیاری از اپراتورهای دیجیتال و آنالوگ است که امکان ایجاد عملکردهای پیچیده حفاظتی و کنترلی را فراهم می کند.
قابل ارائه در ابعاد 1/3 رک، نیم‌رک و رک کامل.
ویژگی های کلیدی
اشباع: تشخیص اشباع CT مبتنی بر مشتق جریان است. آشکارساز هنگام فعال شدن، عملکرد واحدهای اضافه جریان را اصلاح می کند. واحدهای اضافه جریان علاوه بر ولتاژ RMS از ولتاژ لحظه ای نیز استفاده می کنند که کار را برای انتخاب CT آسان‌تر می‌کند.
واحدهای جهت‌دار: واحدهای جهتی جهت خطا را در سناریوهای پیچیده مانند: خطاهای ولتاژ صفر، خطاهای وارونگی ولتاژ در خطوط جبران شده سری، خطاها در شبکه های نول ایزوله یا جبران شده و غیره تعیین می کنند.
طرح‌های حفاظتی: واحدهای جریان اضافه جهت‌دار شامل طرح‌های DTT، PUTT، POTT، DCUB و DCB هستند که امکان عملکرد آنی برای خطاهای داخل 100% خط را فراهم می‌کنند.
خطای زمین محدود: واحد REF خطاهای سیم پیچ ترانسفورماتور را که بسیار نزدیک به نقطه خنثی قرار دارند را تشخیص می دهد. علاوه بر واحد دیفرانسیل خنثی، واحد خطای زمین محدود شامل یک واحد مقایسه جهتی است که امنیت را در برابر خطاهای خارجی با اشباع CT افزایش می دهد. IED دارای واحد خطاهای زمین محدود با امپدانس کم و زیاد است
حفاظت امپدانس بالای باسبار: رله حفاظتی IRF به حفاظت امپدانس بالای باسبار نیز مجهز شده است.
جدول توابع حفاظتی:
ANSI | Function | Uns. |
50 | Instantaneous Phase O/C | 4 |
51 | Time-delayed Phase O/C | 4 |
50N | Instantaneous Neutral O/C | 4 |
51N | Time-delayed Neutral O/C | 4 |
50G | Instantaneous Ground O/C | 4 |
51G | Time-delayed Ground O/C | 4 |
50Q | Instantaneous Negative Sequence O/C | 4 |
51Q | Time-delayed Negative Sequence O/C | 4 |
50Ns | Instantaneous Sensitive Ground O/C | 1 |
51Ns | Time-delayed Sensitive Ground O/C | 1 |
51Ns | Time-delayed Sensitive Ground O/C with | 1 |
51Ni/c | Ungrounded/Compensated Neutral O/C | 1 |
50V | Instantaneous Voltage Dependent O/C | 1 |
51V | Time-delayed Voltage Dependent O/C | 1 |
67 | Phase Directional | 1 |
67N | Neutral Directional | 1 |
67G | Ground Directional | 1 |
67Ns | Sensible Neutral Directional | 1 |
67P | Positive-Sequence Directional | 1 |
67Q | Negative Sequence Directional | 1 |
67Ni/c | Isolated / Compensated Neutral Directional | 1 |
85 | Overcurrent Teleprotection Schemes | 1 |
50FD | Fault Detector | 1 |
| Phase Selector | 1 |
46 | Open Phase Detector | 1 |
37 | Time-Delayed Phase Undercurrent | 1 |
27 | Phase Undervoltage | 4 |
59 | Phase Overvoltage | 4 |
59N | Neutral Overvoltage | 4 |
64 | Ground Overvoltage | 4 |
47 | Negative Sequence Overvoltage | 1 |
49 | Thermal Image | 1 |
81M | Overfrequency | 4 |
81m | Underfrequency | 4 |
81D | Rate of Change of the Frequency | 4 |
| Load Shedding | 1 |
25 | Synchronism Check Unit | 1 |
32P/Q | Directional Power (active / reactive) | 2 |
50BF | Breaker Failure Protection | 1 |
78 | Out-of-Step | 1 |
| Cold-Load | 1 |
59V/Hz | Overexcitation | 1 |
87N | Restricted Earth Faults Unit | 1 |
60VT | VT Supervision and Fuse Failure Detector | 1 |
60CT | CT Supervision | 1 |
79 | Recloser | 1 |
| Sequence Coordination | 1 |
3 | Coil Supervision (Depending on the Hard | |
| Breaker Supervision | 1 |
| Fault Locator | 1 |
| Transducer Voltage Supervision | 1 |
2 | Pole Discrepancy | 1 |
| Open Pole Detector | 1 |
| Dead Line Detector | 1 |
| Saturation Detector | 1 |
| Harmonics Blocking | 1 |
مشخصات کلی "خانواده ماژولار ZIV e-NET":
· طراحی ماژولار با قالیت اضافه کردن کارت‌های مختلف ورودی/خروجی، کارت‌های آنالوگ و مخابراتی
· منطق قابل برنامه ریزی قدرتمند PLC.
· 2000 گزارش رویداد. 100 ثانیه اسیلوگرافی
· نمایشگر الفبایی یا گرافیکی
· 160 DI، 80 DO و 22 LED.
· روش‌های پشتیبان مخابراتی Bonding، RSTP، PRP و HSR.
· پروتکل‌های مخابراتی IEC 61850 Ed.2، DNP3.0، Modbus RTU و PROCOME.
· باس پردازش محلی. کارت های ورودی آنالوگ به عنوان واحدهای ماژولار برای CPU عمل می کنند. نمونه های همگام سازی شده در 4800 هرتز (طبق IEC 61869-9).
· امنیت سایبری مطابق با استانداردهای IEC 62351، IEC 62443 و IEEE 1686-2013. RBAC، کلیدهای امن، غیرفعال کردن فیزیکی و منطقی و پورت‌ها، گزارش رویدادهای امنیت سایبری، ایمن سازی پروتکل های مدیریتی (PROCOME، HTTPS، SFTP، SSH)، احراز هویت از راه دور (LDAP، RADIUS) و امنیت سیستم عامل دیجیتال.
· همگام سازی زمان توسط IRIG-B، SNTP و PTP (Ordinary Clock / Transparent Clock).
