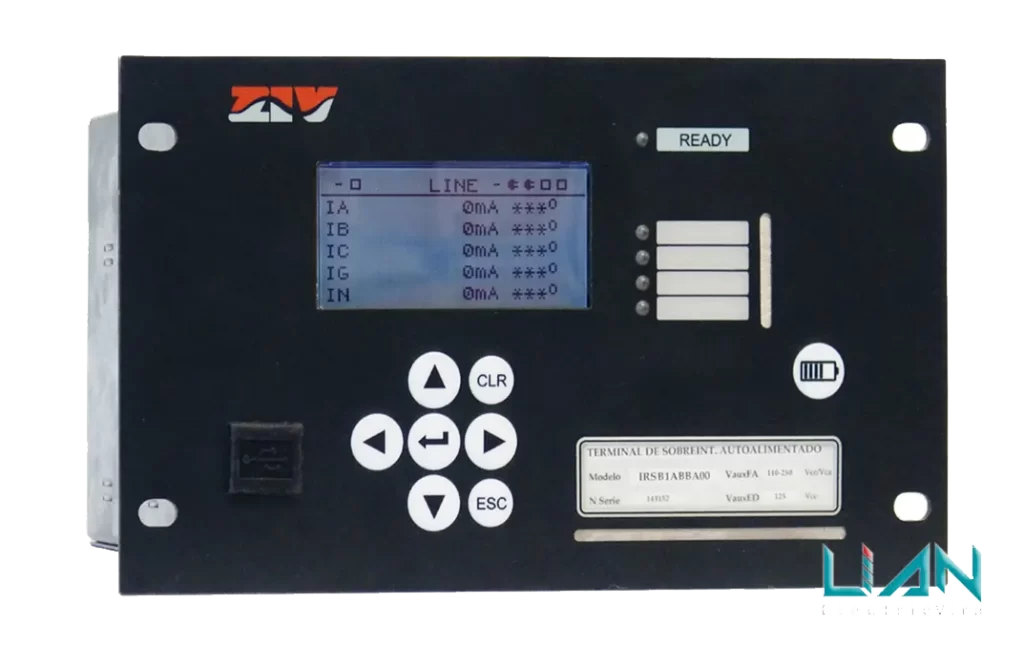

رله دوال پاور مدل IRS-B

IRS-B - رله دوال پاور

رله اضافه جریان و خطای زمین سلف پاور با قابلیت تغذیه دوگاه مخصوص پست‌های کمپکت GIS

در مناطقی که منبع تغذیه کمکی قابل اعتمادی در دسترس نیست، رله IRS-B را می توان با استفاده از خود ترانس‌های جریان متصل به آن روشن کرد.

برای تضمین عملکرد صحیح رله، ZIV یک سلونوئید مخصوص که کاملاً با انرژی خروجی رله خود IRS-B مطابقت دارد نیز ارائه می‌دهد.. سیم پیچ کم توان (LPC) برای تضمین عملکرد با رله های خود تغذیه IRS طراحی شده است

ویژگی های کلیدی

·       رله IRS-B را می توان مستقیماً از ترانسفورماتورهای جریان اصلی، ولتاژ کمکی AC/DC یا از طریق درگاه USB  روشن کرد.

·       کنتاکت خروجی پالس کم انرژی برای کویل تابلو و نشانگر پرچم.

·       دو کنتاکت آلارم خشک: یکی از نوع لاک‌اوت و دیگری عادی.

·       دو ورودی دیجیتال برای تریپ خارجی (بدون نیاز به ولتاژ) و سه عدد قابل تنظیم.

·       نشانگر تریپ از طریق نشانگر پرچم الکترومغناطیسی با ریست مکانیکی.

·       حافظه غیرفرار 1 ماهه برای ذخیره سوابق در شرایط قطع برق.

·       سرعت نمونه برداری: 800 هرتز

·       حداکثر 500 رخداد، 10 گزارش خطا و 10 ثانیه ثبت شکل موج خطا.

·       2 گروه تنظیم

·       درجه حفاظت بالا: IP52.

توابع حفاظتی:

50/51, 50N/51N, 50Q/51Q, 46, 37, 49, 50BF, CLP, SHB, Trip Logic
