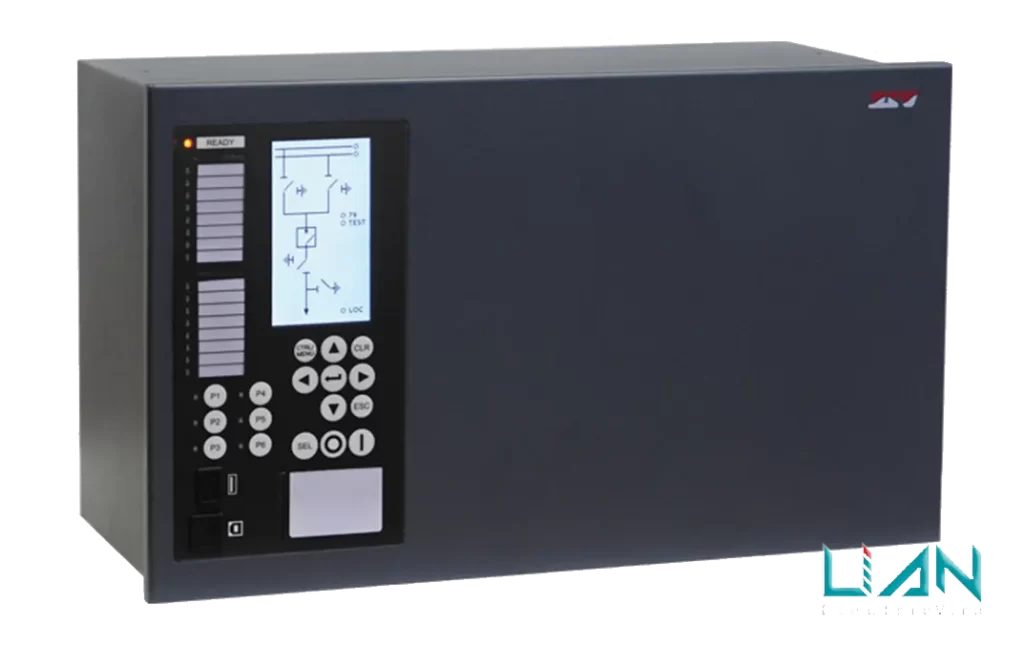

رله حفاظت دیفرانسیل ترانسفورماتور مدل IDF

IDF – رله حفاظت دیفرانسیل ماژولار مجهز به IEC 61850-2

رله حفاظت ترانسفورماتور دو یا سه سیم پیچه یا اتوترانسفورماتور با هر سطح ولتاژ مناسب برای سیستم‌های یک یا دو کلیده. گواهی IEC 61850 ویرایش 2

رله حفاظت دیفرانسیل IDF برای ترانسفورماتورهای شیفت فاز، ترانسفورماتورهای اسکات یا لبلانک نیز قابل استفاده می‌باشد.

IDF می‌تواند به عنوان حفاظت دیفرانسیل برای راکتانس ها، SVCها، ژنراتورها و موتورها استفاده شود.

یک واحد دیفرانسیل سریع، تکمیل شده با روش‌های بلاکینگ پیشرفته و منطق مهار هارمونیک و یک آشکارساز خطای خارجی، قابلیت اطمینان بالایی را در انواع شرایط فراهم می کند.

قابل ارائه در ابعاد 1/3 رک، نیم‌رک و رک کامل.

ویژگی های کلیدی

·       واحدهای دیفرانسیل: شامل یک واحد با منطق Percentage Restraint و بلاک/رسترینت هارمونیکی، و یک واحد Unrestraint است. واحد دوم  امکان تریپ سریع‌تر خطاهای داخلی با جریان‌های بالا که باعث اشباع CT می شوند را فراهم می‌کند. هر دو واحد دیفرانسیل دارای حداکثر چهار ورودی جریان سه فاز هستند که امکان حفاظت از تمامی سیم‌پیچ‌های ترانسفورماتور  در آرایش یک و نیم کلیده را فراهم می‌کند.

·       بلاک/رسترینت هارمونیکی: واحدهای بلاک و رسترینت هارمونیک از تریپ بی‌مورد رله در شرایط راه‌اندازی یا اضافه‌شار جلوگیری می‌کنند. منطق‌های مختلف کراس بلاکینگ برای رله در نظر گرفته شده است که امنیت زیادی را در هنگام برق‌دار کردن ترانسفورماتورهایی که درصد هارمونیک دوم پایینی دارند (عموما ترانسفورماتورهای جدید)، فراهم می کند. علاوه بر این، منطق بلاک/رسترینت هارمونیک باعث می‌شود زمان تریپ برای خطاهای داخلی که باعث اشباع CT می‌شوند کاهش یابد. به لطف این منطق و استفاده از کنتاکت‌های خروجی سریع، واحد دیفرانسیل می‌تواند زیر یک سیکل تریپ دهد.

·       تشخیص خطای خارجی: واحد دیفرانسیل را در برابر خطاهای خارجی با اشباع CT بسیار بالا مسدود می‌کند و امنیت استثنایی را فراهم می کند.

·       خطاهای زمین محدود (REF): واحد خطاهای زمین محدود می‌تواند خطاهای زمین سیم‌پیچ‌ها واقع شده در نزدیکی نقطه نول را با سرعت و دقت بالایی تشخیص دهد. علاوه بر واحد دیفرانسیل نول، واحد خطاهای زمین محدود شامل یک واحد مقایسه جهتی است که امنیت آن را در برابر خطاهای خارجی با اشباع CT افزایش می دهد. این رله حفاظتی دارای واحدهای خطای زمین محدود با امپدانس کم و زیاد است.

·       واحدهای حفاظتی پشتیبان: رله حفاظت دیفرانسیل IDF دارای حداکثر نه واحد جریان اضافه از هر نوع (فاز، نول، توالی منفی، زمین) است. هر یک از این توابع را می توان به عنوان یک واحد جهت‌دار نیز پیکربندی کرد.

جدول توابع حفاظتی:

مشخصات کلی "خانواده ماژولار ZIV e-NET":

·       طراحی ماژولار با قالیت اضافه کردن کارت‌های مختلف ورودی/خروجی، کارت‌های آنالوگ و مخابراتی

·       منطق قابل برنامه ریزی قدرتمند PLC.

·       2000 گزارش رویداد. 100 ثانیه اسیلوگرافی

·       نمایشگر الفبایی یا گرافیکی

·       160 DI، 80 DO و 22 LED.

·       روش‌های پشتیبان مخابراتی Bonding، RSTP، PRP و HSR.

·       پروتکل‌های مخابراتی IEC 61850 Ed.2، DNP3.0، Modbus RTU و PROCOME.

·       باس پردازش محلی. کارت های ورودی آنالوگ به عنوان واحدهای ماژولار برای CPU عمل می کنند. نمونه های همگام سازی شده در 4800 هرتز (طبق IEC 61869-9).

·       امنیت سایبری مطابق با استانداردهای IEC 62351، IEC 62443 و IEEE 1686-2013.  RBAC، کلیدهای امن، غیرفعال کردن فیزیکی و منطقی و پورت‌ها، گزارش رویدادهای امنیت سایبری، ایمن سازی پروتکل های مدیریتی (PROCOME، HTTPS، SFTP، SSH)، احراز هویت از راه دور (LDAP، RADIUS) و امنیت سیستم عامل دیجیتال.

·       همگام سازی زمان توسط IRIG-B، SNTP و PTP (Ordinary Clock / Transparent Clock).
