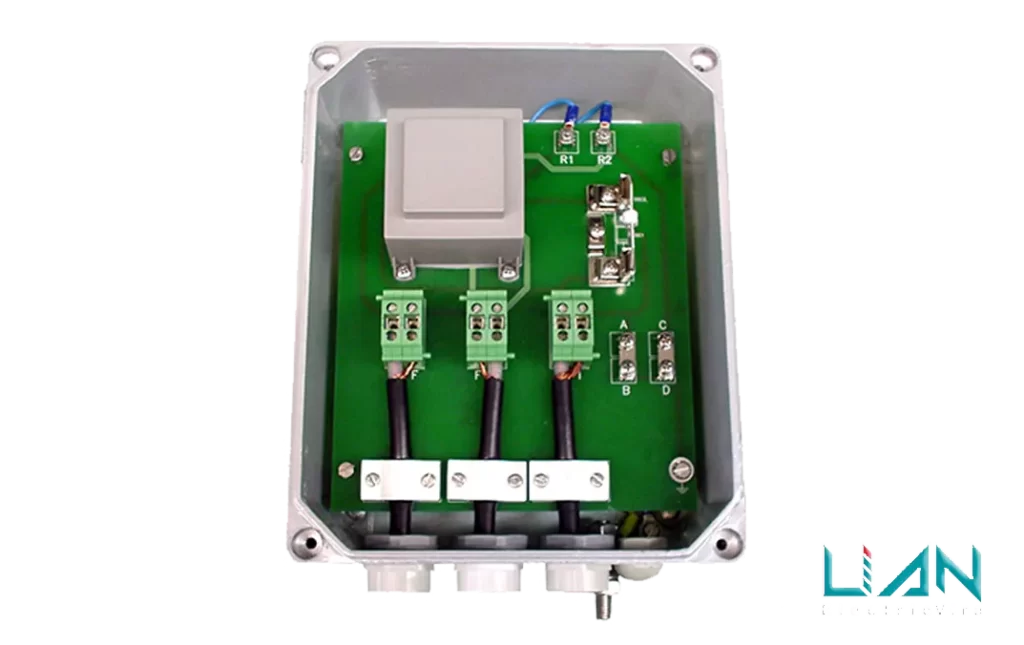

CHD-4 – Differential Hybrid Circuit

مدار هیبریدی دیفرانسیل برای سیستم های PLC روی خطوط HV

اتصال یک ترمینال PLC به دو یا سه فاز یک خط برق. جفت موازی دو ترمینال PLC که از باندهای فرکانسی مجاور استفاده می کنند.

ویژگی های کلیدی

·      کاربرد: کوپلینگ فاز به فاز. دو ترمینال PLC کوپلینگ. کوپلینگ سه فاز.

·      توان اسمی (P.E.P): 400 وات.

·      اعوجاج و مدولاسیون: 80 دسی بل زیر سطح مربوط به P.E.P اسمی.

·      عایق بین پایانه های اتصال و شاسی: > 1.5 کیلوولت بر ثانیه.

·      محدوده فرکانس: 40 ÷ 500 کیلوهرتز.

·      امپدانس اسمی: 75 Ω. دیگران در صورت درخواست

·      تلفات مرکب: <0.25 دسی بل در کل باند.

·      تلفات برگشتی: > 25 دسی بل در کل باند.

·      عناصر حفاظتی: برقگیر گاز)سمت تجهیزات (PLC

·      جعبه و روکش: آلومینیوم دایکاست با رنگ پودری پلی استر فضای باز، خاکستری متالیک (BJC Ref. B-8515).
