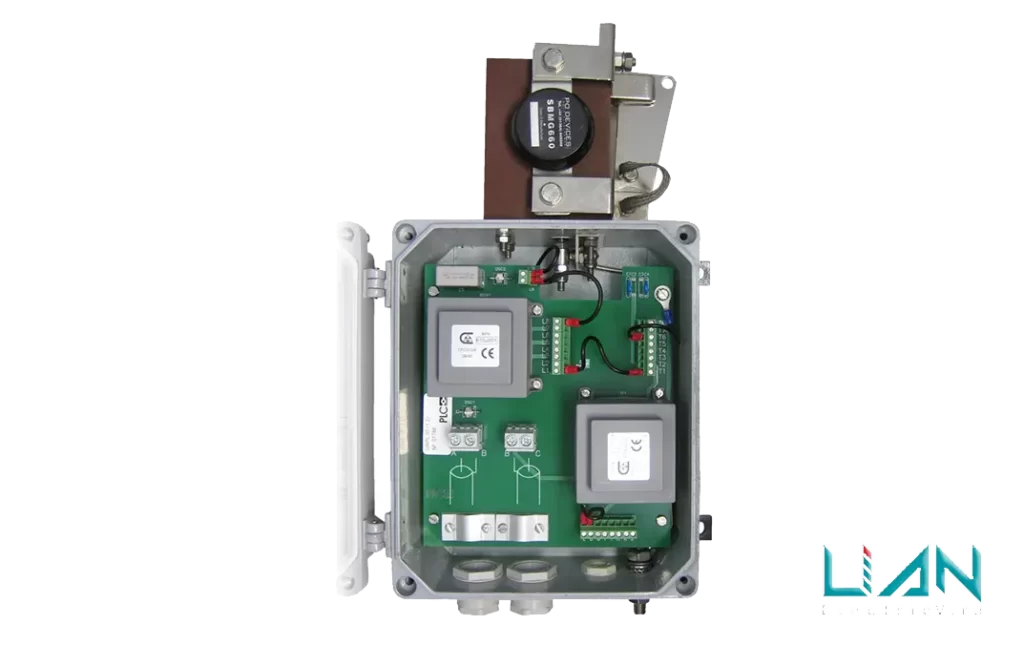

UAM-4 – Band-Pass Unit

واحد تطبیق خط برای سیستم های PLC روی خطوط HV

پیکربندی فیلتر باند گذر عملکرد خوب در کابل های زیرزمینی.

ویژگی های کلیدی

·      طراحی شده بر اساس استاندارد IEC 60481)تلفات ترکیبی ≤ 2 دسی بل و افت برگشتی ≥ 12 دسی بل در پهنای باند انتخاب شده(

·      توان اسمی (P.E.P): 400 وات برای دو تن.

·      اعوجاج و مدولاسیون: 80 دسی بل زیر سطح مربوط به P.E.P اسمی.

·      پیکربندی فیلتر باند گذر

·      عایق فرکانس برق: > 5 کیلوولت بر ثانیه.

·      محدوده فرکانس: 40 ÷ 500 کیلوهرتز.

·      خازن کوپلینگ: 2 تا 10 nF.

·      امپدانس سمت تجهیزات: 75، 125، 150 و 250 Ω. دیگران در صورت درخواست

·      امپدانس سمت خط: 25 تا 750 Ω.

·      عناصر حفاظتی: سمت خط: سیم پیچ تخلیه، سوئیچ ارت، برقگیر شکاف هوا و برقگیر حالت جامد اختیاری. سمت تجهیزات: برقگیر گاز.

·      جعبه و روکش: آلومینیوم دایکاست با رنگ پودری پلی استر فضای باز، خاکستری متالیک (BJC Ref. B-8515).
