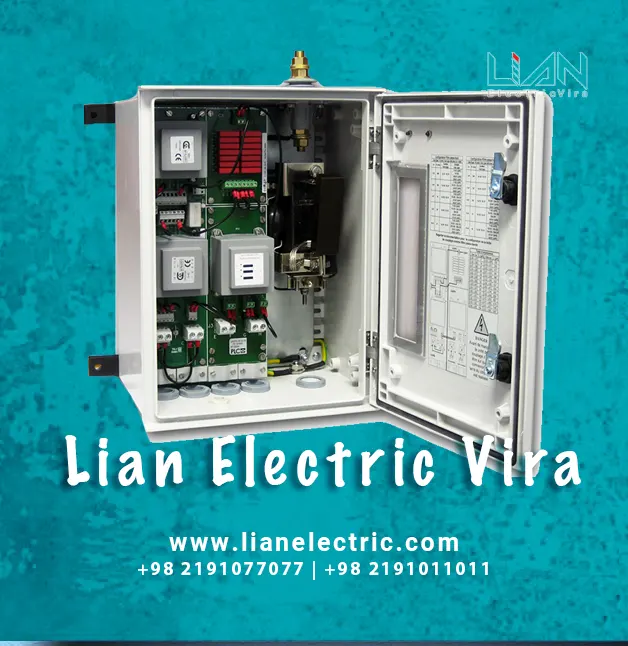

UAPA-1 – High-PassBand-Pass Unit
واحد تطبیق خط قابل تطبیق برای سیستم های PLC روی خطوط HV . تنظیمات فیلتر باند یا بالا گذر موجود است. می تواند شامل یک مدار هیبریدی دیفرانسیل داخلی باشد.
لیان الکتریک تنها نماینده انحصاری شرکت ZIV در ایران می باشد
شما می توانید برای داشتن یک راه حل متفاوت با مشاوران شرکت لیان الکتریک ویرا بطور رایگان تماس داشته باشید( ۰۲۱۹۱۰۷۷۰۷۷)
واحد تطبیق خط قابل تطبیق برای سیستم های PLC روی خطوط HV
تنظیمات فیلتر باند یا بالا گذر موجود است. می تواند شامل یک مدار هیبریدی دیفرانسیل داخلی باشد.
ویژگی های کلیدی
· طراحی شده بر اساس استاندارد) IEC 60481 تلفات ترکیبی ≤ 2 dB و افت برگشتی ≥ 12 dB در پهنای باند انتخاب شده(
· توان اسمی (P.E.P): 400 وات برای دو تن.
· اعوجاج و مدولاسیون: 80 دسی بل زیر سطح مربوط به P.E.P اسمی.
· پیکربندی فیلتر باند گذر یا بالا گذر.
· می تواند به مدار هیبریدی دیفرانسیل مجهز شود.
· عایق فرکانس برق: > 10 کیلوولت بر ثانیه.
· محدوده فرکانس: 40 ÷ 500 کیلوهرتز.
· خازن کوپلینگ: 2 تا 10 nF. مدل خاص برای 2 تا 12.5 nF.
· امپدانس سمت تجهیزات: 50 و 75 Ω. دیگران در صورت درخواست مدل خاص برای 150 Ω.
· امپدانس سمت خط: 100 تا 600 Ω.
· عناصر حفاظتی: سمت خط: سیم پیچ تخلیه (اختیاری)، کلید ارتینگ، برقگیر شکاف هوا و برقگیر حالت جامد اختیاری. سمت تجهیزات: برقگیر گاز.
· نصب اختیاری: اتصال خط در پایین شاسی یا عناصر محافظ در خارج.
· جعبه و روکش: GRP (پلی استر تقویت شده با الیاف شیشه) در RAL-7035. مدل خاص در فولاد ضد زنگ.
