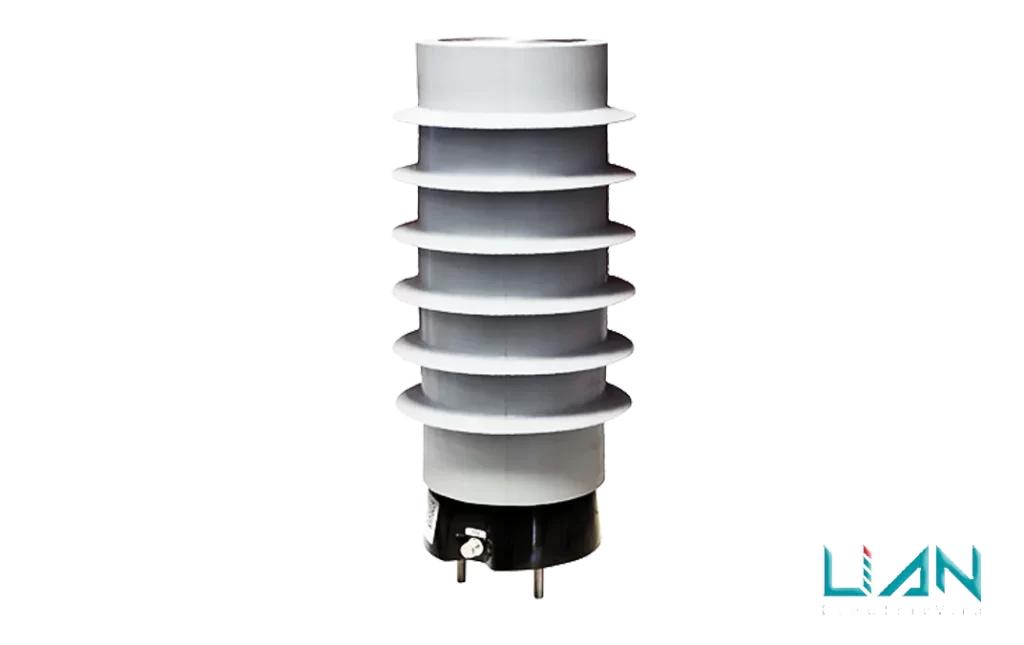

CAMS-10C – Capacitive Coupler

کوپلر خازنی PLC

برای تزریق و انتقال سیگنال PLC روی فیدرهای توزیع فاز به زمین MV.

ویژگی های کلیدی:

·      استفاده در فضای داخلی)سوئیچگیر بنایی و (AIS و فضای باز.

·      محدوده فرکانس: 100 کیلوهرتز ÷ 10 مگاهرتز.

·      نوع کوپلینگ: فاز به زمین توسط خازن 10nf

·      ولتاژ سیستم (بین فازها):  24kvrms

·      عناصر حفاظتی:

·      سمت MV: تخلیه جریان 50 هرتز به زمین و برقگیر گاز.

·      سمت LV: برقگیر گازی

·      امپدانس های اسمی:

·      سمت تجهیزات: (50hom balanced)

·      سمت خط: 200ohm ÷ 400ohm

·      اتصال خط:   پیچ سر شش گوش M16)ترمینال تیغه لوله ای(

·      زمین/نصب:  سه میله M8

·      اتصال به تجهیزات ارتباطی با استفاده از کانکتور TNC
