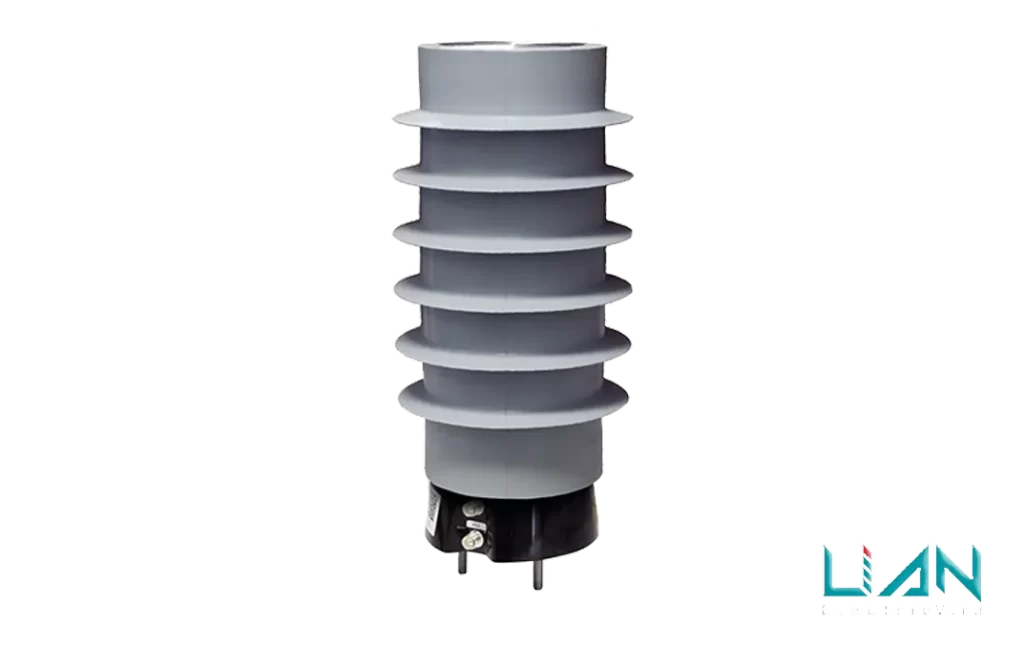

CAMS-10RC – Combined Sensor & Coupler

کوپلر ترکیبی سنسور و PLC برای خطوط برق MV

یک کوپلر خازنی PLC و یک تقسیم کننده ولتاژ در یک دستگاه یکپارچه شده اند.

ویژگی های کلیدی

·      راه حل کامل برای نظارت بر شبکه توزیع.

·      استفاده در فضای داخلی )سوئیچگیر بنایی و  (AISو فضای باز.

·      محدوده فرکانس: 100 کیلوهرتز ÷ 10 مگاهرتز.

·      نوع کوپلینگ: فاز به زمین توسط خازن 10nf

·      ولتاژ سیستم (بین فازها): 24kvrms

·      دقت: ± 1%.

·      عناصر حفاظتی:

·      سمت MV: تخلیه جریان 50 هرتز به زمین و دو برقگیر گاز.

·      سمت LV: برقگیر گاز.

·      امپدانس های اسمی:

·      سمت plc: 50ohm (نامتعادل).

·      سمت اندازه گیری: 50ohm (نامتعادل).

·      سمت خط: 200 Ω ÷ 400 Ω.

·      اتصال خط: پیچ سر شش گوش  ) M16ترمینال تیغه لوله ای).

·      زمین/نصب: سه میله M8.

·      اتصال به تجهیزات ارتباطی با استفاده از کانکتور TNC.

·      اتصال به تجهیزات اندازه گیری با استفاده از کانکتور TNC.
