بررسی ظاهری OPL-1(بخش دوم)

در راستای مقاله قبلی و در ادامه بررسی ظاهری OPL-1،  در این مقاله به بررسی عناصر و اتصالات موجود در قسمت پشت OPL-1 می‌پردازیم.

پنل پشتی OPL-1 شامل کلید برق اصلی، فیوز، کانکتورهای ورودی و خروجی سیگنال AF و همچنین کانکتور کواکسیال برای اتصال به خط HF است. همچنین دارای جامپرهایی برای انتخاب امپدانس خط، جامپرهایی برای اتصال بار ساختگی به خط یا ترمینال، تنظیمی برای اتصال یا عدم اتصال محافظ کابل کواکسیال به بدنه و اتصال زمین است.

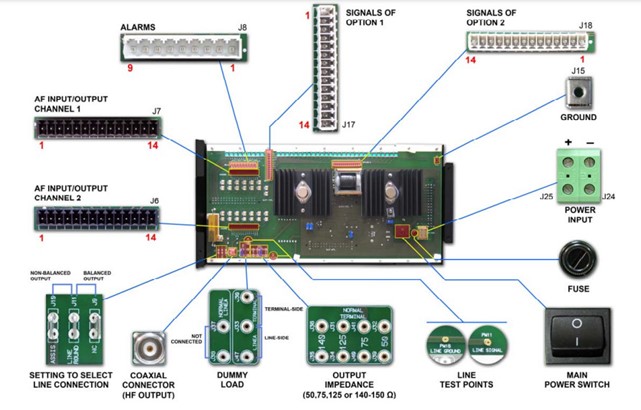

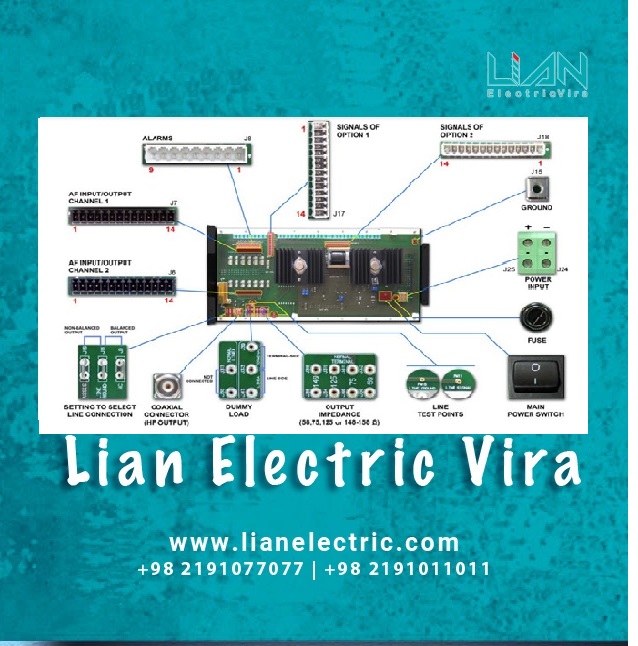

به جز جامپرها و کلید برق، بقیه عناصر بعد از باز شدن قاب پشتی OPL-1 قابل دسترسی هستند. در شکل زیر یک نمای کلی از صفحه پشتی OPL-1 بدون قاب را مشاهده می‌کنید.

زمانی که جامپر در موقیعت مربوطه قرار بگیرد، امپدانس خروجی ممکن است ۵۰، ۷۵، ۱۲۵ یا ۱۴۰ اهم باشد.

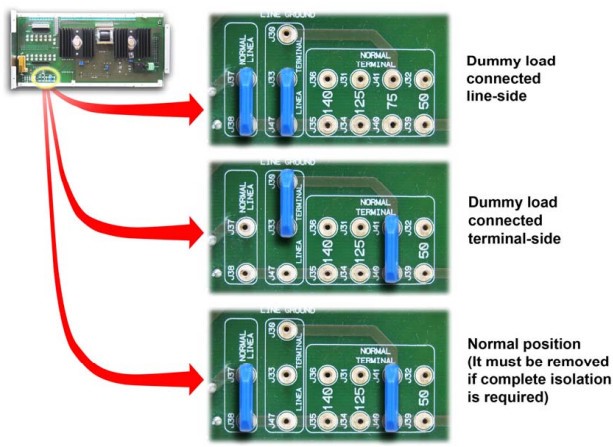

بار ساختگی را می‌توان با انجام تنظیمات مربوطه از سمت خط یا سمت ترمینال متصل کرد. در شکل زیر اتصال بار ساختگی را مشاهده می‌کنید.

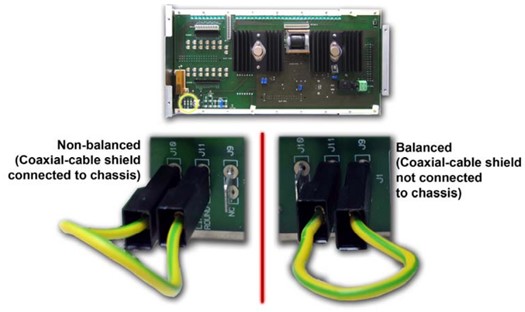

اتصال به خط می‌تواند با توجه به این که محافظ کابل کواکسیال به بدنه متصل است متعادل یا غیر متعادل باشد. به این ترتیب با متصل کردن جامپر J10-J11 خروجی به بدنه ارجاع می‌شود و در مقابل با متصل کردن جامپر J11-J9 خروجی متعادل می‌شود.  در شکل زیر اتصال خط متعادل و غیر متعادل را مشاهده می‌کنید.

ورودی فرکانس بالای ترمینال با برق‌گیرهای گاز ۲۳۰ ولت محافظت می‌شود. این برق‌گیرها به صورت DSC1 و DSC2 بر روی برد چاپ شده‌اند. برای عملکرد ولتاژ تغذیه DC ، از فیوز ۵ آمپر استفاده می‌شود. همچنین جامپر J15 برای اتصال زمین و بدنه در مواقع لزوم استفاده می‌شود.

در ادامه بحث بررسی ظاهری OPL-1 به بررسی اتصالات خارجی می‌پردازیم.

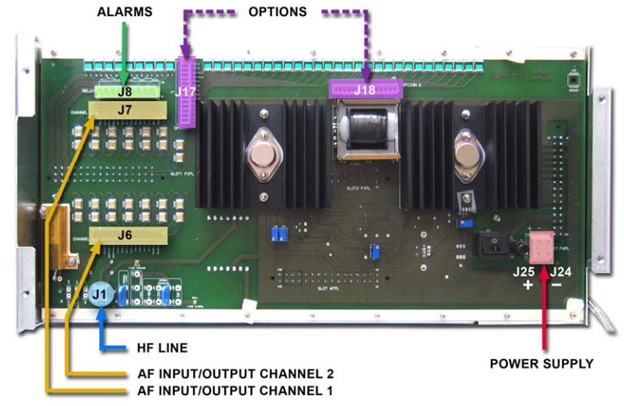

ورودی و خروجی‌ سیگنال‌ها با استفاده از کانکتورهای واقع در پشت OPL-1 مطابق شکل زیر برقرار می‌شود.

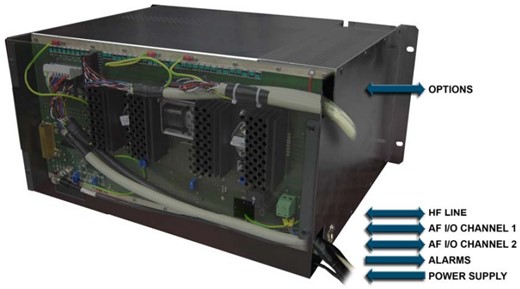

چینش کابل‌های اتصال باید مطابق شکل زیر انجام بگیرد. یعنی کابل‌های مربوط به آپشن‌ها باید مسیر بالای هیت‌سینک را طی کند و بقیه کابل‌ها باید از مسیر زیر هیت‌سینک عبور کنند و از قسمت مربوطه خارج شوند. ضمن اینکه هر کدام از کابل‌های ارت باید به بدنه متصل شود.

کانکتورهای صفحه پشتی OPL-1 به شرح زیر می‌باشد:

منبع تغذیه

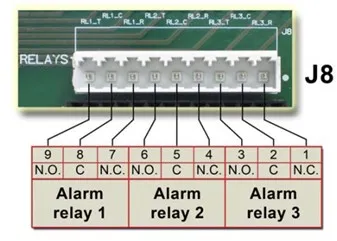

رله‌ها

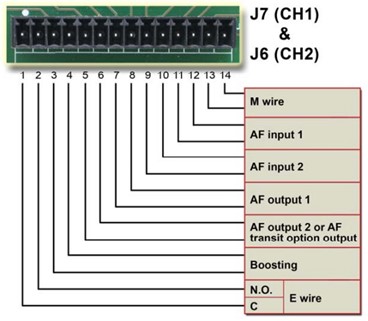

سیگنال‌های ورودی و خروجی باند اصلی کانال ۱ و ۲

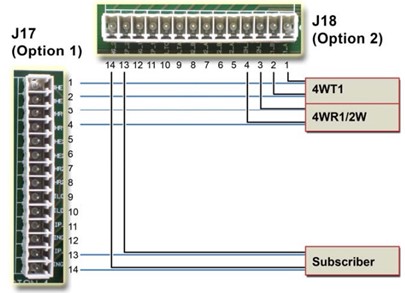

آپشن‌های Speech

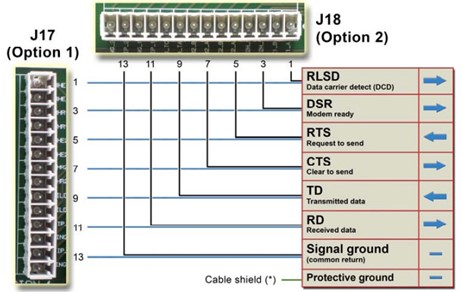

آپشن‌های Modem

اتصال به خط

با توجه به این که محافظ کابل کواکسیال به بدنه متصل است یا نه، اتصال به خط می‌تواند متعادل یا غیر متعادل باشد. به این ترتیب با متصل کردن جامپر J10-J11 خروجی به بدنه ارجاع می‌شود و در مقابل با متصل کردن جامپر J11-J9 خروجی متعادل می‌شود.

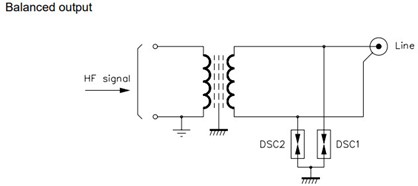

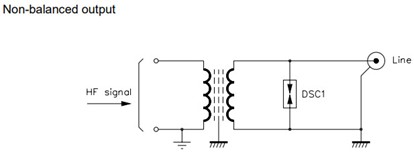

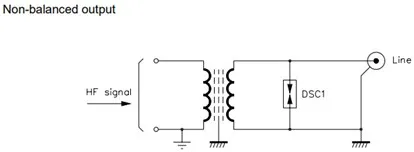

شماتیک اتصالات متعادل و غیر متعادل در زیر آمده است.
