درایوهای کنترل دور لیان روش‌های مختلفی برای راه‌اندازی و کنترل سرعت دارند که راه‌اندازی درایو با پتانسیومتر یکی از این روش‌هایی می‌باشد که در این مقاله به آن می‌پردازیم.
در درایوهای کنترل دور لیان سری lev550 روش‌های کنترل سرعت درایو مختلفی وجود دارد که راه‌اندازی درایو با پتانسیومتر یا در واقع کنترل سرعت درایو با پتانسیومتر یکی از رایج‌ترین روش‌ها می‌باشد.
برای کنترل سرعت درایو لیان با استفاده از یک پتانسیومتر (potentiometer)، می‌توانید از روش کنترل V/F (ولتاژ به فرکانس) و یا حالت کنترل برداری (Vector control) استفاده کنید. در این روش‌ها، پتانسیومتر به عنوان یک ورودی آنالوگ برای تنظیم ولتاژ و فرکانس ورودی به کنترل دور لیان استفاده می‌شود.
برای درک بهتر نحوه عملکرد و تغییر سرعت درایوهای تولیدی لیان الکتریک ویرا با استفاده از پتانسیومتر، ابتدا به معرفی و نحوه عملکرد پتانسیومتر می‌پردازیم.

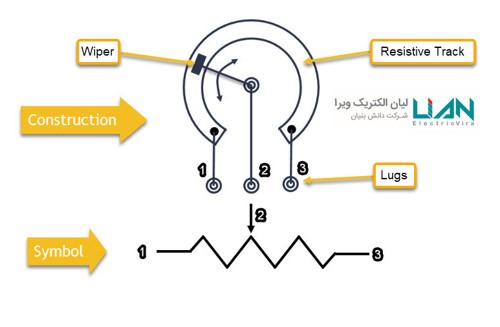

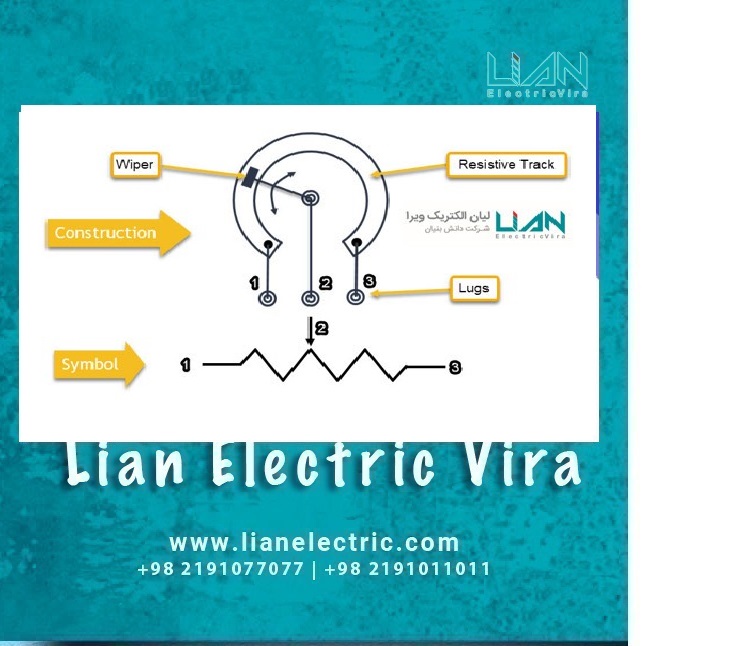

پتانسیومتر
پتانسیومتر یک نوع سنسور الکتریکی است که برای اندازه‌گیری مقدار دقیق یک متغیر فیزیکی مانند ولتاژ، جریان یا مقاومت استفاده می‌شود.

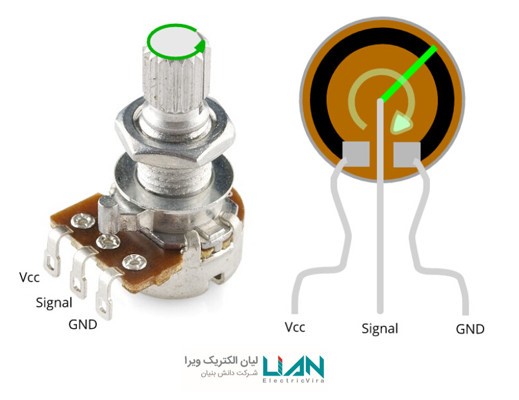

پتانسیومتر به صورت یک ترمینال متحرک که به یک مقاومت متصل است و یک ترمینال ثابت که به یک منبع ولتاژ متصل است، عمل می‌کند. ترمینال متحرک قابل حرکت است و با تغییر موقعیت آن، مقدار ولتاژ یا جریان خروجی نیز تغییر می‌کند.
پتانسیومترها به دو نوع تقسیم می‌شوند: پتانسیومترهای خطی و پتانسیومترهای چرخشی.
پتانسیومترهای خطی معمولاً برای اندازه‌گیری ولتاژ یا جریان به کار می‌روند، در حالی که پتانسیومترهای چرخشی بیشتر برای تنظیم مقاومت یا ولتاژ استفاده می‌شوند.
با استفاده از پتانسیومترها، می‌توان مقدار دقیق یک متغیر الکتریکی را اندازه گرفت و نیز از آن برای تنظیم و کنترل اجزای الکتریکی در ادوات مختلف استفاده کرد.
اتصال پتانسیومتر به درایو لیان
درایو لیان سری LEV550 دارای سه عدد ورودی آنالوگ می‌باشد که ورودی اول درایو لیان AI1 نام دارد. این ورودی آنالوگ به نوع ولتاژي می باشد و قابل تغییر نیست. اما ورودی‌های آنالوگ AI2 و AI3 درایو لیان قابل تنظیم بین نوع‌های جریانی و ولتاژی هستند.
برای اتصال پتانسومتر به درایو کنترل دور لیان برای تغییر سرعت، باید از یک ورودی آنالوگ از نوع ولتاژی استفاده کنیم. پس می‌توان از ورودی آنالوگ اول درایو لیان استفاده کرد.
همچنین همان طور که در معرفی پتانسیومتر بیان شد، پتانسیومتر نیاز به یک منبع تغذیه نیز دارد که به ترتیب باید سر اول و آخر پتانسیومتر را به +10V و 0V متصل کنیم. درایو لیان سری LEV550 در ترمینال‌های کنترلی خود این منبع تغذیه را ارائه می‌دهد.
پس از متصل کردن پتانسیومتر به ورودی آنالوگ مورد نظر در کنترل دور لیان، با چرخاندن پتانسیومتر، مقاومت آن تغییر می‌کند و سیگنال آنالوگ تولید شده توسط پتانسیومتر به درایو لیان ارسال می‌شود. کنترل دور لیان سپس بر اساس این سیگنال، ولتاژ و فرکانس ورودی را تنظیم کرده و سرعت موتور را مطابق با تنظیمات پتانسیومتر تغییر می‌دهد.
تغییر سرعت با پتانسیومتر
درایوهای تولید داخل لیان لکتریک ویرا دارای پارامتری برای تنظیم مرجع فرمان سرعت درایو هستند. با استفاده از این پارامتر کاربر می‌تواند سیگنال‌های مختلف دلخواه خود را برای تنظیم و تغییر سرعت درایو انتخاب کند.
با استفاده از پارامتر 21.00 Speed reference می‌توانیم مرجع سرعت درایو لیان را بر روی AI1, AI2,AI3 و یا حالت‌های کنترلی دیگری مانند کیپد، پروتکل‌های مخابراتی، کنترل PID و …. برای کنترل سرعت استفاده کنیم.
این پارامتر در درایوهای کنترل دور لیان سری LEV550 به صورت پیش‌فرض بر روی AI1 تنظیم شده است. پس برای راه‌اندازی درایو با پتانسیومتر نیاز به تغییر این پارامتر نمی‌باشد و فقط باید پتانسیومتر را ورودی اول آنالوگ درایو لیان متصل کنیم.
پس از استارت درایو لیان و با چرخاندن پتانسیومتر، می‌توانید سرعت موتور را به صورت پیوسته و متغیر کنترل کنید. این روش به صورت ساده و کارآمدی می‌تواند برای کنترل سرعت درایوهای لیان در برنامه‌های کاربردی ساده مورد استفاده قرار گیرد. اما برای کنترل دقیق‌تر و پیشرفته‌تر، ممکن است نیاز به روش‌های دیگری باشد که در مقالات بعدی در مورد آن صحبت خواهیم کرد.
همچنین باید دقت شود که درایو لیان بر روی حالت Remote باشد تا از پتانسیومتر برای تغییر سرعت بتوان استفاده کرد. در صورتی که درایو بر روی حالت Local باشد فقط از صفحه نمایش دستور می‌گیرد و برای تغییر سرعت باید از جهت‌های پایین و بالای روی صفحه نمایش استفاده کرد.
برای تغییر حالت درایو لیان بین Remote و Local فقط کافی است که دکمه LOC/REM بر روی صفحه نمایش را یکبار فشار دهید تا این حالت تغییر پیدا کند.
در صورتی که برای راه‌اندازی درایوهای کنترل دور نیاز به راهنمایی بیشتر داشتید می‌توانید با واحد فنی شرکت لیان الکتریک ویرا تولید کننده کنترل دور‌های پیشرفته تماس بگیرید.
