پارامترهای ماکرو

پارامترهای ماکرو در واقع تنظیمات گروهی از پارامترهای درایو اینورتک است که به صورت یکپارچه و در یک گروه پارامتری درایو اینورتک قرار دارند و برای انجام وظایف مشخصی تنظیم می‌شوند. این پارامترها در درایو Invertek به صورت گروهی تنظیم می‌شوند و عموماً برای انجام وظایف خاصی مانند تنظیمات کنترل سرعتدرایو اینورتک، حفاظت، کنترل PID و غیره مورد استفاده قرار می‌گیرند.

به عنوان مثال، در درایو اینورتک مدل E3، پارامترهای ماکرو شامل تنظیماتی برای کنترل سرعت موتور، تنظیمات حفاظتی برای جلوگیری از خطرات برای موتور، تنظیمات PID برای کنترل دقیق تر سرعت و غیره می‌باشد.

استفاده از پارامترهای ماکرو درایو اینورتک به کاربر امکان می‌دهد تا با تنظیم یک گروه از پارامترها، بدون نیاز به تنظیم هر پارامتر به صورت جداگانه، وظایف خاصی را انجام دهد. این امر به سادگی و سرعت تنظیمات و همچنین کاهش خطاهای انسانی کمک می‌کند.

پارامترهای ماکرو

در کنترل دورهای اینورتک، پارامترهایی که می‌توانند تنظیم شوند تا عملکرد درایو اینورتک را کنترل کنند، معمولاً به عنوان “پارامترهای ماکرو” شناخته می‌شوند. این پارامترها برای تنظیم شرایط مختلف عملیاتی مانند سرعت موتور، نرخ شتاب، محدودیت‌های گشتاور و ویژگی‌های عملکرد دیگر استفاده می‌شوند.

برخی از پارامترهای ماکرو معمول در درایوها شامل:

1. Fmax : تنظیم حداکثر فرکانس (به واحد هرتز) که سرعت حداکثری که موتور می‌تواند داشته باشد را تعیین می‌کند.
2. Fmin : تنظیم حداقل فرکانس (به واحد هرتز) که سرعت حداقلی که موتور می‌تواند داشته باشد را تعیین می‌کند.
3. ACC : تنظیم زمان شتاب (به واحد ثانیه) که سرعت موتور به سرعت مورد نظر شتاب می‌یابد را تعیین می‌کند
4. DCC : تنظیم زمان تاخت (به واحد ثانیه) که سرعت موتور به توقف تاخت می‌یابد را تعیین می‌کند
5. Udc : تنظیم ولتاژ متغیر DC (به واحد ولت) که بر عملکرد و کارایی کلی VFD تأثیر می‌گذارد.

این پارامترها توسط کاربران قابل تنظیم هستند تا عملکرد درایو Invertek  را برای برنامه‌ها و شرایط عملیاتی خاص بهینه کنند.

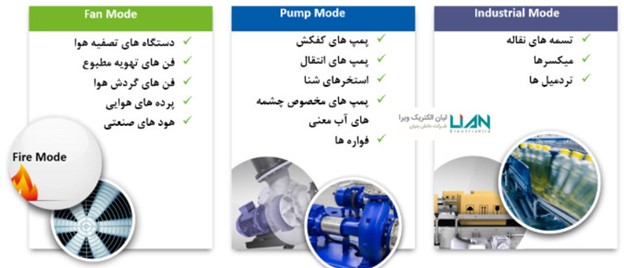

پارامترهای ماکرو در اینورتر اینورتک  برای تنظیم و کنترل عملکرد موتورها در انواع مختلف برنامه‌ها و شرایط عملیاتی استفاده می‌شوند. این پارامترها امکان انطباق مبدل فرکانس با نیازهای خاص و متغیر در سیستم‌های الکتریکی و مکانیکی را فراهم می‌کنند. برخی از کاربردهای اصلی پارامترهای ماکرو شامل:

1. تنظیم سرعت موتور: با تنظیم پارامترهای ماکرو می‌توان سرعت موتور را به دقت تنظیم کرد، از سرعت حداکثر تا سرعت حداقل ممکن.
2. کنترل شتاب‌گیری و کاهش شتاب: این پارامترها امکان تنظیم نرخ شتاب و تاخت موتور را فراهم می‌کنند که در برنامه‌هایی که نیاز به تغییرات سریع سرعت دارند، بسیار مهم است.
3. محدودیت گشتاور: با تنظیم این پارامتر می‌توان محدودیت‌هایی بر روی گشتاور موتور اعمال کرد تا از خرابی جلوگیری شود.
4. بهینه‌سازی عملکرد: با تنظیم پارامترهای ماکرو، عملکرد کلی اینورتر اینورتک و موتور بهینه‌سازی می‌شود و بهبودهای در کارایی و انرژی صورت می‌گیرد.

به طور کلی، پارامترهای ماکرو در کنترل دور اینورتک امکان انعطاف پذیری بالا را برای کاربران فراهم می‌کنند تا بهترین عملکرد و کنترل را برای سیستم‌های الکتریکی خود داشته باشند.

دسته‌بندی پارامترهای ماکرو

پارامترهای ماکرو در اینورتر اینورتک به دسته‌های مختلفی تقسیم می‌شوند که هر یک وظیفه‌ها و تنظیمات خاص خود را دارند. برخی از انواع پرکاربرد پارامترهای ماکرو در درایو اینورتک عبارتند از:

1. پارامترهای کنترل سرعت:
   • پارامترهای مربوط به سرعت حداکثر و حداقل موتور
   • پارامترهای مربوط به شتاب‌گیری و کاهش شتاب موتور
   • پارامترهای مربوط به پیش‌فرض سرعت

1. پارامترهای حفاظتی:
   • پارامترهای مربوط به محدودیت جریان
   • پارامترهای مربوط به محدودیت گشتاور
   • پارامترهای مربوط به حفاظت دما
   • پارامترهای مربوط به حفاظت ولتاژ

1. پارامترهای کنترل ورودی/خروجی:
   • پارامترهای مربوط به نوع ورودی سیگنال (آنالوگ یا دیجیتال)
   • پارامترهای مربوط به تنظیمات خروجی (مثلاً فرکانس خروجی)

1. پارامترهای کنترل کنترلر PID:
   • پارامترهای مربوط به تنظیمات  PID
   • پارامترهای مربوط به حالت   PID

1. پارامترهای کنترل شبکه:
   • پارامترهای مربوط به اتصال به شبکه (مثلاً تنظیمات فرکانس شبکه)
   • پارامترهای مربوط به تنظیمات اتصال به شبکه (مثلاً نوع شبکه)

هر یک از این دسته‌ها شامل زیرمجموعه‌های بیشتری از پارامترها هستند که کاربران می‌توانند آن‌ها را تنظیم کرده و به نیازهای خاص خود برآورد کنند. انتخاب و تنظیم صحیح پارامترهای ماکرو بر اساس نیازهای سیستم و برنامه عملیاتی، به بهبود کارایی و عملکرد اینورتر اینورتک و موتور کمک می‌کند.

پارامترهای ماکرو در درایو اینورتک

کنترل دورهای اینورتک شامل مدل‌های مختلفی می‌باشند که رایج‌ترین مدل‌های آن به شرح زیر است:

• ECO
• E3
• P2

هر کدام از این مدل‌های درایو اینورتک برای کاربرد خاصی طراحی شده‌اند و ویژگی‌های خاصی دارند اما تمامی این مدل‌ها دارای پارامترهای ماکرو می‌باشند.

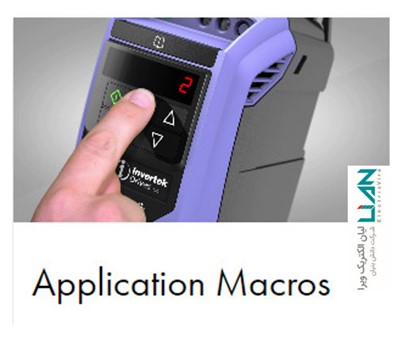

در Optidrive E3 با توجه به ماکروهای کاربری موجود،ورودی‌های آنالوگ و دیجیتال پیکربندی می‌شوند. دو پارامتر کلیدی نحوه عملکرد ماکروها و رفتار آن‌ها را تعیین می‌کنند. این پارامترهای به قرار زیر است:

P1-12 : این پارامتر منبع اصلی برای کنترل درایو را تعیین می‌کند و فرکانس خروجی درایو اینورتک را تنظیم می‌نماید.

P1-15 : انتخاب ماکروی مناسب برای ورودی‌های آنالوگ و دیجیتال است.

پارامترهای مهم دیگری که در تنظیمات مهم هستند عبارتند از :

P-16 : برای انتخاب فرم سیگنال آنالوگ

P-30 : تعیین راه‌اندازی اتوماتیک بعد از برقدار شدن درایو اینورتک

P-31 : وقتی که کنترل از طریق صفحه کلید صورت می‌گیرد، تغییر فرکانس خروجی به چه صورت انجام می‌شود.

P-47 : برای انتخاب فرم سیگنال آنالوگ برای ورودی آنالوگ ۲

برای اطلاعات بیشتر می‌توانید با کارشناسان فنی شرکت لیان الکتریک ویرا تماس بگیرید.

راهنمای توابع ماکرو

بسته و باز بودن برای راه‌اندازی و توقف	Stop/Run
انتخاب جهت چرخش موتور	Forward rotation / Reverse rotation
مرجع سرعت انتخابی برای ورودی آنالوگ ۱	AI1 REF
سرعت از پیش تعیین شده برای مرجع سرعت	P-xx REF
سرعت از پیش تعیین شده براساس وضعیت دیجیتال‌ها	PR-REF
زمانی که هر دو ورودی بسته باشد درایو  از پارامتر P-24 پیروی می‌کند	Fast Stop (P-24)
ورودی خطای خارجی که باید به صورت NC باشد	E-TRIP
کنتاکت NO	NO
کنتاکت NC	NC
حالت (آتش) اضطراری	Fire mode
درایو در حالت آماده به کار	Enable
با بسته شدن ورودی سرعت افزایش پیدا می‌کند	INC SPD
با بسته شدن ورودی سرعت کاهش پیدا می‌کند	DEC SPD
انتخاب مرجع سرعت صفحه کلید	KPD REF
انتخاب مرجع سرعت برای Fieldbus	FB REF
