سافت استارتر AuCom مدل EMX3
سافت استارتر سه فاز کنترل EMX3 یک سیستم کامل مدیریت موتور است که می‌تواند برای تمامی کاربردهای راه اندازی و توقف نرم موتور مورد استفاده قرار بگیرد.
EMX3 قابلیت‌های گسترده ای دارد و عملکرد فوق‌العاده و انعطاف‌پذیری را در یک پکیج کاربرپسند ارائه می کند.
EMX3 از آخرین فناوری راه اندازی و توقف در دنیا یعنی XLR8 بهره می برد. XLR8 فناوری انحصاری توسعه داده شده توسط AuCom برای راه اندازی تطبیقی موتورهای القایی متناسب با بار روی آن هاست. با این فناوری کنترل تطبیقی شما می توانید شیب های زمانی راه اندازی و توقف را به صورت دقیق کنترل کنید که موجب افزایش طول عمر موتور و جلوگیری از پدیده‌های مخربی همچون کاویتاسیون و ضربه قوچ می شود.
ویژگی ها
روش های استارت موتور:
- کنترل تطبیقی XLR8
- جریان ثابت
- شیب جریان
- دارای قابلیت کیک استارت
روش های توقف موتور:
- کنترل تطبیقی XLR8
- توقف شیب ولتاژ
- توقف ترمزی
- خلاص
حفاظت ها:
تمامی حفاظت‌های زیر به صورت پیش‌فرض روی سافت استارتر سه فاز کنترل EMX3 موجود هستند:
- اضافه بار موتور
- اضافه بار کنتاکتور بای پس
- مدت زمان راه اندازی
- کاهش جریان
- اضافه جریان لحظه ای
- عدم تعادل جریان
- فرمان تریپ خارجی
- سنسور حرارتی موتور(PTC)
- اتصالات موتور
- کاهش ولتاژ کنترلی
- خطای زمین (انتخابی)
- سنسور PT100/RTD
- فرکانس تغذیه
- اتمام زمان برقراری ارتباط سافت استارتر
- اتمام زمان برقراری ارتباط شبکه
- افزایش دمای Heat sink
- خطای باتری و ساعت داخلی
- قطعی یک فاز
- قطعی برق ورودی
- سنسور فشار
- سنسور جریان سیال
- سنسور تشخیص عمق
- تشخیص خرابی صفحه کلید خارجی
- تشخیص خرابی ارتباط شبکه
ماژول های مخابراتی:
سافت استارتر سه فاز کنترل EMX3 با اضافه شدن یک ماژول جانبی می تواند با تمامی پروتکل های رایج مخابراتی دنیا ارتباط برقرار کند. اژول های موجود برای سافت استارتر EMX3 عبارتند از:
- DeviceNet
- Profibus
- Modbus
- USB
- Modbus TCP
- Profinet
- EtherNet/IP
نرم افزار:
سافت استارتر سه فاز کنترل EMX3 دارای نرم افزار اختصاصی برای اتصال با PC یا لپتاپ شما بوده و با استفاده از آن می توانید تنظیمات تجهیز را به راحتی انجام داده و به سافت استارتر اعمال کنید.
مدل های توانی و بایپس:

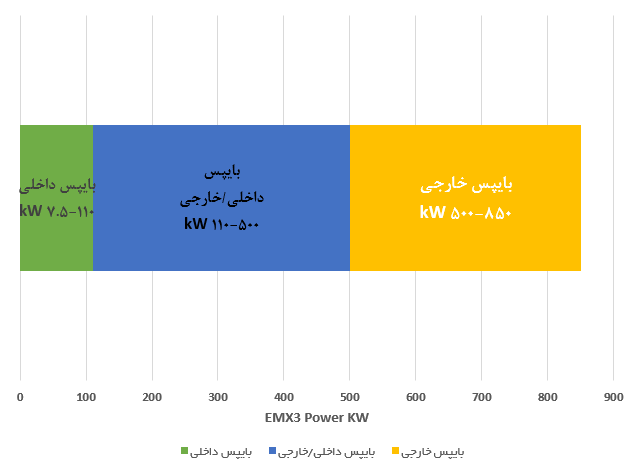

سافت استارتر EMX3 در بازه جریانی بسیار گسترده 23A-1600A تولید می شود. از لحاظ توانی، سافت استارتر EMX3 می تواند موتورهای 7.5kW-850kW را استارت بزند. وضعیت بایپس در این سافت استارتر به صورت زیر است:
- 7.5-110kW به صورت بایپس داخلی
- 110-500kW موجود در مدل های بایپس داخلی و خارجی (قابل انتخاب توسط مشتری)
- 500-850kW به صورت بایپس خارجی
ولتاژ قدرت و کنترلی:
EMX3 دارای مدل های مختلف برای دو سطح ولتاژ قدرت است:
- 200-440 vAC
- 380-690 vAC
مشتری هنگام خریداری باید سطح ولتاژ مورد نظر خود را ارائه دهد تا مدل مناسب به وی پیشنهاد داده شود.
همچنین از لحاظ ولتاژ کنترلی مشتری می تواند بین دو گزینه ذیل انتخاب داشته باشد:
- 110-440vAC
- 24 vAC/DC
کیپد

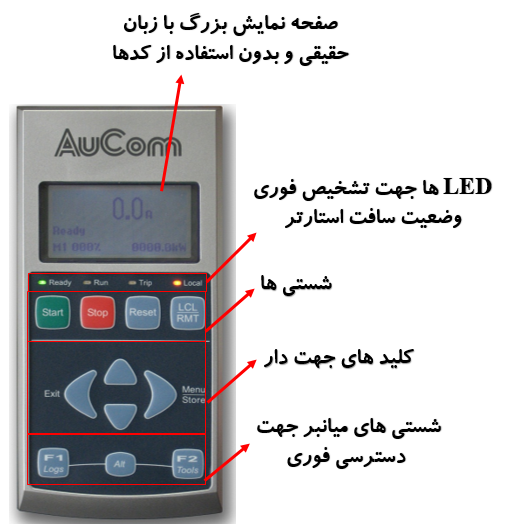

سافت استارتر سه فاز کنترل EMX3 دارای یک کیپد IP65 بسیار پیشرفته برای راحتی هر چه بیشتر کاربر است. قابلیت های کنترلی این کیپد را در تصویر ذیل مشاهده می کنید.
نشانگر ها:
کیپد EMX3 دارای چهار LEdD نشانگر است که وضعیت سافت استارتر را در حالت های زیر نشان می دهند:
- Ready: سافت استارتر سالم و آماده به کار است
- Run: فرآیند استارت موتور پایان یافته و موتور راه اندازی شده است
- Trip: سافت استارتر با خطایی تریپ داده است
- Local: در صورت روشن بودن نشان دهنده کنترل از روی کیپد است. در غیر این صورت، یعنی سافت استارتر از روی ترمینال هایش کنترل می شود.
شستی های کنترلی:
سافت استارتر سه فاز کنترل EMX3 دارای چهار شستی کنترلی برای راحتی هر چه بیشتر کاربر در زمان کنترل محلی از روی کیپد است. این چهار شستی عبارتند از:
- Start: فرمان استارت
- Stop: فرمان استپ
- Reset: ریست کردن خطای سافت استارتر
- LCL/RMT: تغییر سریع مرجع کنترل بین کیپد و ترمینال ها
قابلیت جدا شدن:

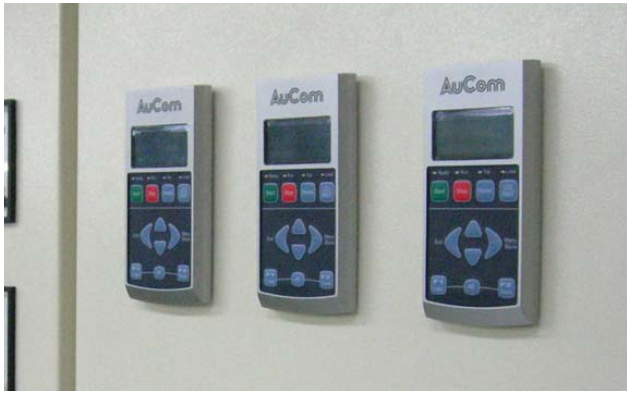

کیپد سافت استارتر EMX3 را می توان به راحتی جدا کرد و روی درب تابلو نصب کرد:
اندازه گیری های ارائه شده:
با استفاده از این کیپد می توان اندازه گیری ها مختلفی را از سافت استارتر دریافت کرد:
- توان کاری موتور
- جریان
- دمای موتور
- آخرین جریان راه اندازی
- نمودار هدایت تریستورها
- نمودار جریان راه اندازی
- اطلاعات آخرین راه اندازی
قابلیت انتقال اطلاعات:

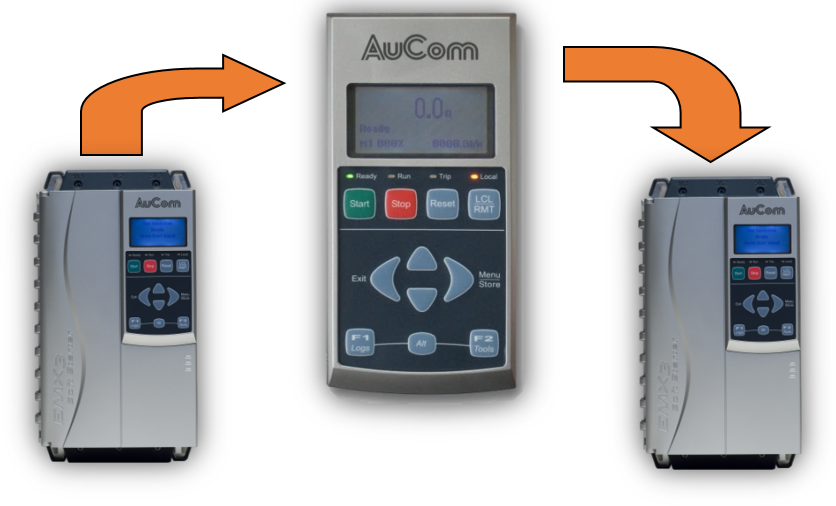

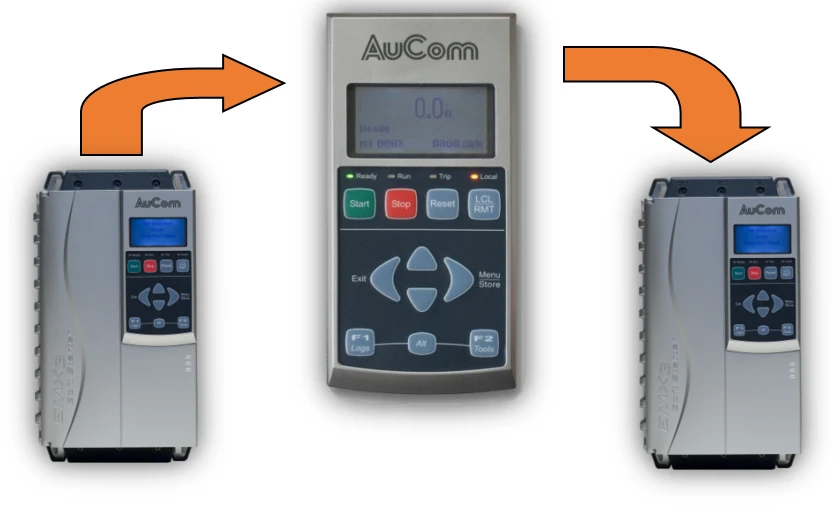

کیپد سافت استارتر سه فاز کنترل EMX3 دارای حافظه بوده و از آن می توان برای انتقال اطلاعات و تنظیمات بین مدل های یکسان بهره برد:

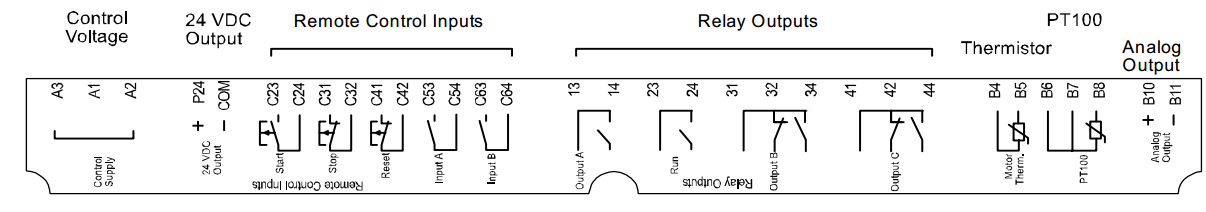

ترمینال ها:
سافت استارتر EMX3 یک سیستم کامل مدیریت موتور است و به همین دلیل دارای ترمینال های کنترلی گسترده به منظور پیاده سازی کاربردهای اتوماسیونی مختلف است. امکانات ترمینالی EMX3 عبارتند از:
- خروجی 24vDC
- سه ورودی ثابت برای فرایندهای استارت/استاپ
- دو ورودی به صورت قابل تنظیم
- 3 رله خشک خروجی قابل تنظیم و یک رله ثابت
- ورودی PTC
- ورودی PT100
- خروجی آنالوگ
قابلیت های ویژه:
کارکرد دوفاز کنترل:
تمامی سافت استارتر سه فاز کنترل EMX3 سه فاز کنترل هستند. با این حال، زمانی که یکی از فاز ها دچار خطایی شود (مثلا سوختن تریستور) سافت استارتر این قابلیت را دارد که به صورت دوفاز کنترل به کار خود ادامه دهد و مانع از خاموشی کاربرد شود تا زمانی که کاربر بتواند سافت استارتر را از مدار خارج کند و نسبت به تعمیر آن اقدام نماید.
دو پروفایل تنظیماتی:
سافت استارتر EMX3 می تواند دو پروفایل تنظیماتی مستقل را در حافظه خود نگه داری کند. این قابلیت می تواند در راه اندازی موتورها به صورت یکی به جای دیگری به کار رود.
قابلیت Jog:
سافت استارتر EMX3 و EMX4 می تواند موتور را در سرعت آهسته (%10 سرعت نامی) و در هر دو جهت مستقیم و معکوس به حرکت درآورد، بنابراین در کاربردهایی همچون میکسرها به راحتی از پس وظیفه خود بر می آید.
کیک استارت:
برای کاربردهایی که گشتاور راه اندازی بسیار بالایی می خواهند، قابلیت کیک استارت می تواند با تزریق یک گشتاور اولیه در زمان راه اندازی، شوک لازم برای راه افتادن موتور را تامین کند.
حالت عملکرد اضطراری:
تحت شرایط اضطراری (مثلا در مواقع آتش سوزی) ممکن است تجهیزاتی مانند فن های خنک کننده در ساختمان های مرتفع نیاز به راه اندازی داشته باشند. در این حالت بدون در نظر گرفتن هر گونه تابع حفاظتی، عملیات راه اندازی آغاز می شود.
اتوریست:
سافت استارتر را می توان به گونه ای تنظیم نمود که پس از برطرف شدن خطا، بطور اتوماتیک ریست گردد. این کاربرد در کاربردهایی همچون سیستم های آبیاری که دور از دسترس اپراتور است بسیار سودمند است.
طراحی بهینه ورودی و خروجی:
کابل کشی و نصب باسبار در توان های بالای سافت استارتر پرهزینه بوده و فضای زیادی را اشغال می کند.

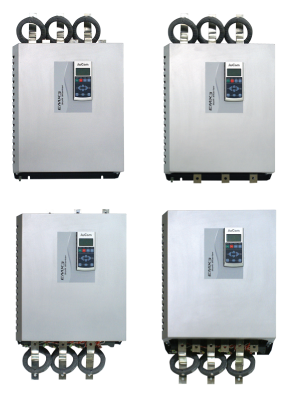

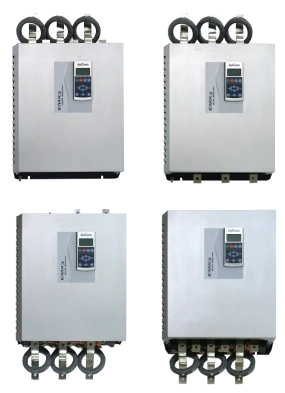

سافت استارتر سه فاز کنترل EMX3 بزرگتر از 360 آمپر قابلیت اتصال کابل های ورودی و خروجی را در هر دو سمت بالا و پایین سافت استارتر دارند که این امر امکان نصب سافت استارترها را در مکان هایی که کابل از سمت بالا و یا پایین عبور کرده است، فراهم می سازد.
