معرفی درایوهای کاربری عمومی اشنایدر

درایوهای کاربری عمومی اشنایدر به نحوی طراحی شده اند که پاسخگوی نیازهای تمامی کاربردها باشند و راه حلی انعطاف پذیر برای نیازهای مختلف مشتریان محسوب می شوند.

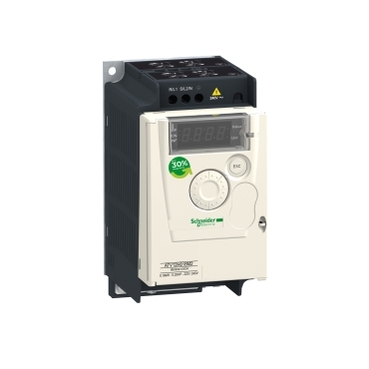

معرفی درایو توان پایین ATV12

درایوهای کاربری عمومی اشنایدر سری ATV12‌ یک درایو کوچک برای کاربردهای تجاری و موتورهای کوچک با توان 0.18KW تا 4KW و ولتاژ قدرت 240V می باشد.

ویژگی ها:

• توابع پیشرفته برای عملکرد بهینه (قابلیت PID، چند مرجع سرعت و …)
• دارای پروتکل ارتباطی MODBUS RTU‌به صورت پیش فرض برای کنترل و پایش تجهیز از اتاق های کنترل و از راه دور
• ابعاد بسیار کوچک

کیفیت مثال زدنی

• تنظیمات کارخانه آماده به کار با بالاترین قدرت بدون نیاز به تنظیمات اضافی
• دارای روش های کنترلی مختلف شامل V/F، کنترل برداری شار حلقه بار و پروفایل کنترلی پمپ و فن
• عملکرد دینامیک بسیار قدرتمند در هنگام شتاب گیری و کاهش سرعت
• رگولاسیون سرعت عالی در هنگام تغییر بارهای ناگهانی موتور
• نویز و نیاز به تعمیر و نگهداری بسیار پایین

طراحی بهینه برای جانمایی آسان

• زوایای در دسترس
• نمایشگر با ارقام بزرگ
• آشکارسازی و حفاظت سریع در برابر اضافه جریان های ناگهانی موتور (به خصوص در هنگام کلیدزنی یا استارت چرخان موتور)
• فیلتر EMC‌داخلی قدرتمند برای جلوگیری از اختلالات نویز به شبکه های ضعیف 220V

کاهش زمان وایرینگ

• دسترسی آسان و سریع به تمام سیم بندی ها و تنظیمات از پنل جلویی اینورتر
• یک پیچ گوشتی مناسب برای سایز تمام پیچ ها خواهد بود

در زمان برنامه ریزی و تنظیم صرفه جویی کنید

• کلید ناوبری برای دسترسی آسان به منو: پارامترهای برنامه خود را فقط با چند کلیک پیکربندی کنید
• ساختار منوی سه سطحی
• حالت مرجع: در عملکرد محلی (دکمه های روشن / خاموش) و برای تنظیم سرعت و صفحه نمایش
• حالت نظارت: برای نمایش پارامترها (ایجاد منوی خود)
• حالت پیکربندی: برای پیکربندی برنامه ها و تنظیمات خود

در زمان مورد نیاز برای راه اندازی اولیه صرفه جویی کنید

• درایو را می توان قبل از دریافت (توسط توزیع کننده) یا در حین جابجایی قبل از اینکه درایو برای اولین بار روشن شود پیکربندی کرد.
• به تنظیم خاصی نیاز نیست و یک راهنمای شروع سریع برای تنظیم فوری وجود دارد
• سهولت برنامه ریزی: به زبان دلخواه خود کار کنید
• نرم افزار SoMove برای پیکربندی در رایانه شخصی و انتقال پیکربندی از طریق Bluetooth® یا استفاده از کابل
• ذخیره و انتقال فایل های تنظیمات امکان پذیر است

مزایا:

• قابل تنظیم قبل از ارسال
• گزینه شروع سریع به تنظیمات اولیه نیاز ندارد
• رابط کاربری کاربرپسند
• بسیار کوچک تر
• فیلتر EMC دسته 1
• کنترل محلی روی پنل جلویی
• پورت سریال Modbus
• مقاوم در برابر محیط های سخت

کاربردها:

صنایع خوراکی و نوشیدنی برای اجاق ها، آسیاب ها و میکسرها. کنترل مواد و تسمه نقاله ها، پمپ ها، بسته بندی و فن ها.

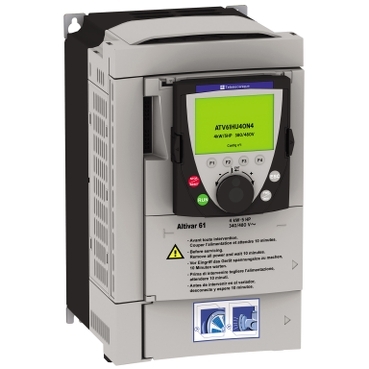

درایو ATV61

درایوهای کاربری عمومی اشنایدر سری ATV61‌ درایوی قدرتمند دارای بازه توانی 0.75KW تا 800KW می باشد.

این اینور یک تجهیز بهینه برای کنترل موتورهای القایی سه فاز و کاربردهای گشتاور متغیر است.

ویژگی ها:

• سه فاز با رنج ولتاژی 200/240 V – 380/480 V – 500/690 V
• بدنه IP20‌ با رنج توانی 0.75- 800KW
• بدنه IP54‌با رنج توانی 0.75- 90KW
• بازه سرعت 1:100 در حالت حلقه باز
• اضافه بار 120% برای 60 ثانیه
• کیپد گرافیکی با قابلیت شروع آسان، نمایش نوشته و کلیدهای پیمایشی.
• حالت های صرفه جویی انرژی و کنترل چهاروجهی شار موتور
• مطابق با استانداردهای : CE, UL, CSA, C-Tick
• مجهز به پروتکل های مودباس و CANopen‌ به صورت پیش فرض
• دارای کارت های آپشن مختلف برای پروتکل های مخابراتی:‌ Ethernet, FIPIO, Modus Plus, DeviceNet, Interbus-S, Unitelway and for building LonWorks, BACnet, METASYS N2 and Apogee FLN
• دارای کارت های آپشن ورودی و خروجی برای افزایش تعداد ورودی و خروجی های برنامه پذیر
• دارای کارت های آپشن کاربردهای مولتی پمپ و بوستر پمپ
• مجهز به بیش از 150 تابع کنترلی همچون توابع چند شتابه
• حفاظت کامل از موتور و اینورتر
• دارای استاندارد کاری در محیط های انفجاری ATEX
• نرم افزار SoMove برای پیکربندی در رایانه شخصی و انتقال پیکربندی از طریق Bluetooth® یا استفاده از کابل

توابع مخصوص پمپ و فن

• تابع کاهش مصرف انرژی
• استارت چرخان
• تابع پایش بار
• تشخیص تشدید فرکانسی
• سرعت های پریست متعدد
• PID قدرتمند داخلی
• شمارنده های انرژی و ساعت کارکرد
• توابع اسلیپ و ویک آپ

توابع حفاظتی:

• تجسم حرارتی برای درایو و موتور
• سنسور حرارتی PTC
• توالی فاز
• اضافه بار،‌کاهش جریان
• نشانگرهای خطا

کاربردها:

مدل های مخصوص پمپ و فن با قابلیت تخشیص و حفاظت در برابر کارکرد خشک پمپ، پارگی تسمه فن، اضافه بار جریان پایین پمپ و تشخیص نشتی لوله ها .

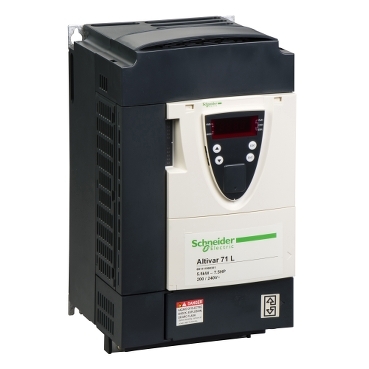

درایو ATV71

درایوهای کاربری عمومی اشنایدر سری ATV71‌ درایوی قدرتمند دارای بازه توانی 0.75KW تا 600KW می باشد.

این اینور یک تجهیز بهینه برای کنترل موتورهای ُنکرون و آسنکرون سه فاز و کاربردهای گشتاور متغیر و گشتاور ثابت است.

ویژگی ها:

• تک فاز و سه فاز با رنج ولتاژی 200/240 V – 380/480 V – 500/690 V
• بازه سرعت 1:1000 در حالت حلقه بسته با فیدبک انکودر و 1:100 در حالت حلقه باز بدون انکودر
• کیپد گرافیکی با قابلیت شروع آسان، نمایش نوشته و کلیدهای پیمایشی.
• حالت های صرفه جویی انرژی و کنترل چهاروجهی شار موتور
• مطابق با استانداردهای : CE, UL, CSA, C-Tick
• فیلتر EMC داخلی کلاس A
• مجهز به پروتکل های مودباس و CANopen‌ به صورت پیش فرض
• دارای کارت های آپشن مختلف برای پروتکل های مخابراتی: Fipio, Ethernet, Modbus Plus, PROFIBUS DP, DeviceNet, Uni-Telway, INTERBUS
• دارای کارت های آپشن ورودی و خروجی برای افزایش تعداد ورودی و خروجی های برنامه پذیر
• مجهز به بیش از 150 تابع کنترلی همچون PID، کنترل ترمزی، جرثقیل و غیره
• حفاظت کامل از موتور و اینورتر
• دارای استاندارد کاری در محیط های انفجاری ATEX
• نرم افزار SoMove برای پیکربندی در رایانه شخصی و انتقال پیکربندی از طریق Bluetooth® یا استفاده از کابل
• کارت قابل برنامه ریزی کنترلر

توابع کاربردی

• کنترل ترمز نگهدارنه کشنده ها
• اندازه گیری بار
• قابلیت مقاومت ترمزی
• کنترل پوزیشن (موقعیت)
• اتصال به باس DC مشترک
• کنترل گشتاور
• تابع کاهش مصرف انرژی
• تشخیص تشدید فرکانسی
• PID قدرتمند داخلی

توابع حفاظتی:

• تجسم حرارتی برای درایو و موتور
• اضافه و افت ولتاژ
• اضافه جریان لحظه ای
• سنسور حرارتی PTC
• توالی فاز
• اضافه بار،‌کاهش جریان
• نشانگرهای خطا

کاربردها:

کاربردهای گشتاور ثابت سنگین، جرثقیل ها،‌کشنده ها، صنایع چوب و بافندگی، بسته بندی و تزریق و … .
