رله‌های حفاظتی ABB
رله‌های دیجیتال مبتنی بر استفاده از ریزپردازنده‌ها هستند و اولین بار در سال 1985 ساخته و منتشر شدند. رله‌های حفاظتی ABB ازین دسته می‌باشند.
تفاوت بزرگ بین رله های معمولی الکترومکانیکی و استاتیک و دیجیتال در نحوه سیم بندی رله ها است. رله های الکترومکانیکی و استاتیک دارای سیم بندی ثابت هستند و تنظیم آن به صورت دستی است. از طرف دیگر رله های دیجیتال رله های قابل برنامه ریزی هستند که ویژگی ها و رفتار آن ها را می توان برنامه ریزی کرد. بیشتر رله های عددی مولتی فانکشن هستند.
مزایای رله های حفاظتی دیجیتال
- جلوگیری از قطعی بار و شبکه قدرت
- حفاظت از دارایی های شبکه
- محافظت در برابر حوادث برقی خطرناک برای جان افراد

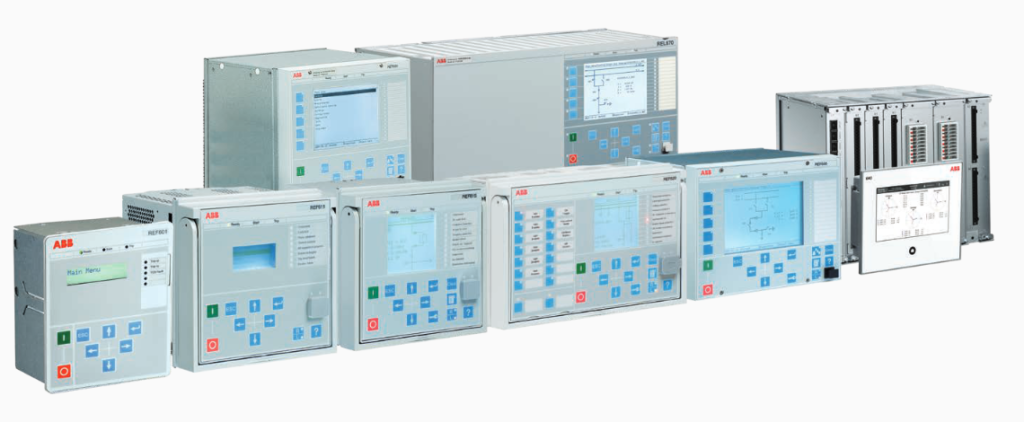

در ذیل به معرفی محصولات رله‌های حفاظتی کمپانی ABB می پردازیم:

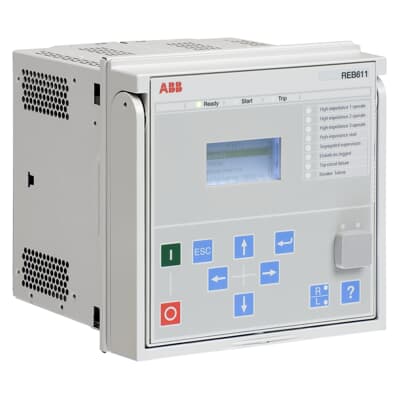

حفاظت باسبار رله REB611
رله حفاظتی REB611 یک رله میکروپروسسوری برای حفاظت باسبار و همچنین و کنترل و نظارت بر باسبار است. REB611 در کاربردهای امپدانس بالا در پست های برق و سیستم های قدرت صنعتی مورد استفاده قرار می گیرد. این رله همچنین در بحث خطای زمین محدود شده نیز می تواند برای حفاظت از ژنراتورها، موتورها و راکتورها کاربرد داشته باشد.

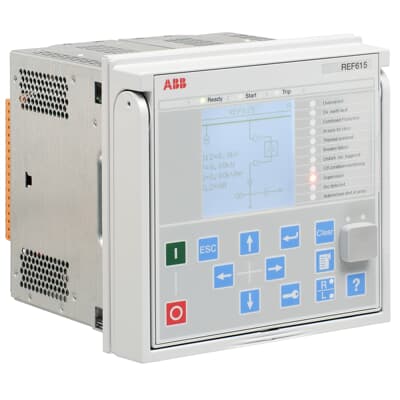

حفاظت فیدر رله REF615
رله‌های حفاظتی ABB مدل REF615 یک رله اختصاصی برای حافظت و کنترل از فیدر بوده که دارای توابع مختلف حفاظت، کنترل، اندازه گیری و نظارت بر خطوط و فیدر در سیستم های توزیع برق از جمله شبکه های توزیع شعاعی ، حلقه ای و مش دار ، با یا بدون نیروگاه های تولید پراکنده است.
از ویژگی های این محصول می توان به دارا بودن توابع حفاظت جریانی جهت دار و غیرجهت دار، خطای زمین، توابع ولتاژی، فرکانسی و همچنین توابع حفاظتی و اندازه گیری مختلف توانی اشاره کرد. این رله دارای ویژگی مکان یابی هژخطا به صورت سریع و همچنین حفاظت قوس الکتریکی از طریق کنتاکت های خروجی بسیار سریع می باشد. این رله همچنین از شبکه مخابراتی پیشرفته IEC 61850 نیز پشتیبانی می کند و علاوه بر آن دارای شبکه های مودباس، DNP3.0 و IEC 60870 است.

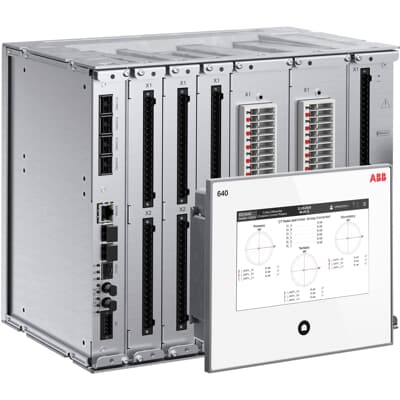

حفاظت مولتی فانکشن برای تمامی کاربردها، REX640
REX640 یک رله حفاظتی و کنترلی قدرتمند همه جانبه برای کاربرد های پیشرفته تولید و توزیع برق است. REX640 انعطاف پذیری بی نظیری را در کل چرخه زندگی خود ارائه می دهد – از ثبت سفارش گرفته تا تست و راه اندازی ، تا به روزرسانی عملکرد نرم افزار و سخت افزار مدولار آن برای پاسخگویی به نیازهای جدید کاربردهای مختلف. به عنوان یکی از اعضای خانواده رله های محافظت و کنترل ABB Relion® ، رله REX640 موقعیت برند Relion را بسیار مستحکم تر از قبل می کند.
این رله مزایای قابل توجهی دارد که برخی از آن ها عبارتند از:
- پوشش کامل تمامی کاربردها با یک دستگاه برای انعطاف پذیری مطلوب و مقرون به صرفه بودن
- قابلیت به روز رسانی نرم افزاری توابع حفاظتی
- سخت افزار و نرم افزار کاملاً مدولار برای حداکثر انعطاف پذیری در کل چرخه عمر رله
- سازگاری آسان با تغییر الزامات حفاظت

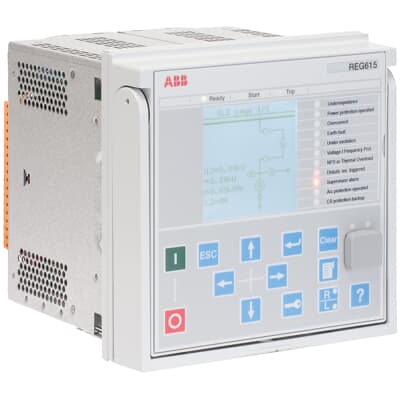

رله حفاظت ژنراتور، REG615
یک راه حل جمع و جور و همه کاره برای سیستم های توزیع برق و صنایع
رله REG615 یک رله حفاظت اختصاصی ژنراتور و نقطه کوپل مشترک برای کنترل، اندازه گیری، نظارت و حفاظت ژنراتورها و نقاط اتصال بین واحدهای تولید تولید پراکنده در سیستم های توزیع برق و شبکه های هوشمند می باشد.
هدف اصلی این رله حفاظت از ژنراتورهای سنکرون و همچنین نقاط اتصال ژنراتورها به شبکه در ژنراتورهای تولید پراکنده است.
مزایا:
- گستره وسیعی از توابع حفاظتی برای ژنراتورها و نقاط اتصال ژنراتورها به شبکه
- پیکربندی ها آماده کارخانه ای برای نصب و راه اندازی سریع متناسب با هر نوع کاربردی
- تجهیز قابل جداسازی کشویی برای نصب آسان
- صفحه نمایش گرافیکی بزرگ با قابلیت نمایش دیاگرام های تک خطی شبکه و همچنین قابل مشاهده از طریق مرورگرهای اینترنتی و اتصال به رایانه شخصی
- خدمات مختلف در طول عمر تجهیز
- حفاظت کامل خطای زمین، دیفرانسیلی و خروج از گام ژنراتور
- حفاظت دقیق سنکرون چک در نقطه اتصال
این رله همچنین از شبکه مخابراتی پیشرفته IEC 61850 نیز پشتیبانی می کند و علاوه بر آن دارای شبکه های مودباس، DNP3.0 و IEC 60870 است.

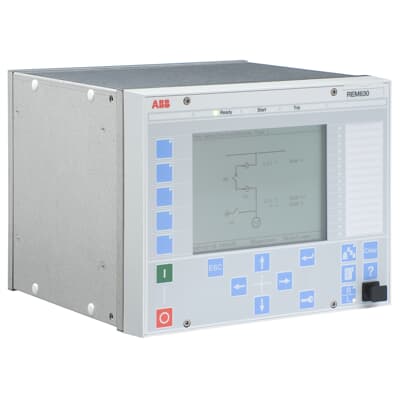

حفاظت و کنترل کامل موتور رله REM630
رله‌های حفاظتی ABB مدل REM630 انعطاف پذیری و کاربردپذیری بالایی را برای کاربردهای کنترل و حفاظت موتور در اختیار بهره بردار قرار می دهد.
رله REM630 یک رله حفاظتی کامل برای مدیریت موتور جهت حفاظت، کنترل، اندازه گیری و نظارت بر موتورهای بزرگ سنکرون و آسنکرون در صنایع و کارخانجات مختلف می باشد.
مزایا:
- رله REM630 به صورت انعطاف پذیری قابل برنامه ریزی است تا بتواند برای هر کاربردی مناسب سازی شود.
- این رله دارای کاربردپذیری بسیار بالا و سخت افزاری قدرتمند برای چالش برانگیزترین کارهاست.
- این رله یک راه حل کامل برای حفاظت، کنترل، اندازه گیری و نظارت موتور است.
- REM630 دارای یک صفحه نمایشگر کاربردی و کاربرپسند دارای کلیدهای قابل برنامه ریزی است.
- حفاظت دیفرانسیل موتور، حفاظت اضافه بار (تجسم حرارتی)، نظارت بر راه اندازی موتور و حفاظت فرکانسی
- قابلیت اتصال ترمیستورهای حرارتی
- دارای پروتکل های مخابراتی DNP3.0 و IEC 60870

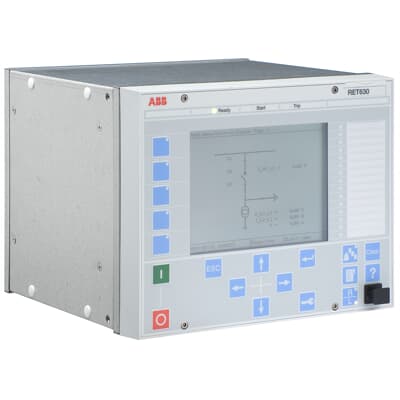

حفاظت ترانسفورمر RET630
رله حفاظتی RET630 یک تجهیز قابل برنامه ریزی و قدرتمند برای حفاظت و کنترل ترانسفورمرها می باشد.
رله حفاظتی RET630 یک تجهیز کامل برای مدیریت، حفاظت، اندازه گیری و کنترل انواع ترانسفورمرهای قدرت از جمله ترانسفورمرهای افزاینده در سیستم قدرت است.
این رله دارای کاربردپذیری بسیار بالا و سخت افزاری قدرتمند برای چالش برانگیزترین کارهاست.
مزایا:
- دارای یک صفحه نمایشگر کاربردی و کاربرپسند با کلیدهای قابل برنامه ریزی
- رگولاسیون ولتاژ اتوماتیک ترانسفورمرهای دارای تپ چنجر تحت بار
- حفاظت دیفرانسیل، اضافه بار، ولتاژی و نقاط گرم
- قابلیت اتصال ترمیستورهای حرارتی
- دارای پروتکل های مخابراتی DNP3.0 و IEC 60870
رله های حفاظتی ABB دارای مدل های مختلفی بوده که در بالا به چند نمونه از آن ها اشاره کردیم. هر کدام از این محصولات دارای مشخصات و جزئیات مختص خود بوده که می توانید اطلاعات بیشتر در رابطه با هریک را از بخش فنی شرکت لیان الکتریک ویرا بخواهید.
انتخاب رله:

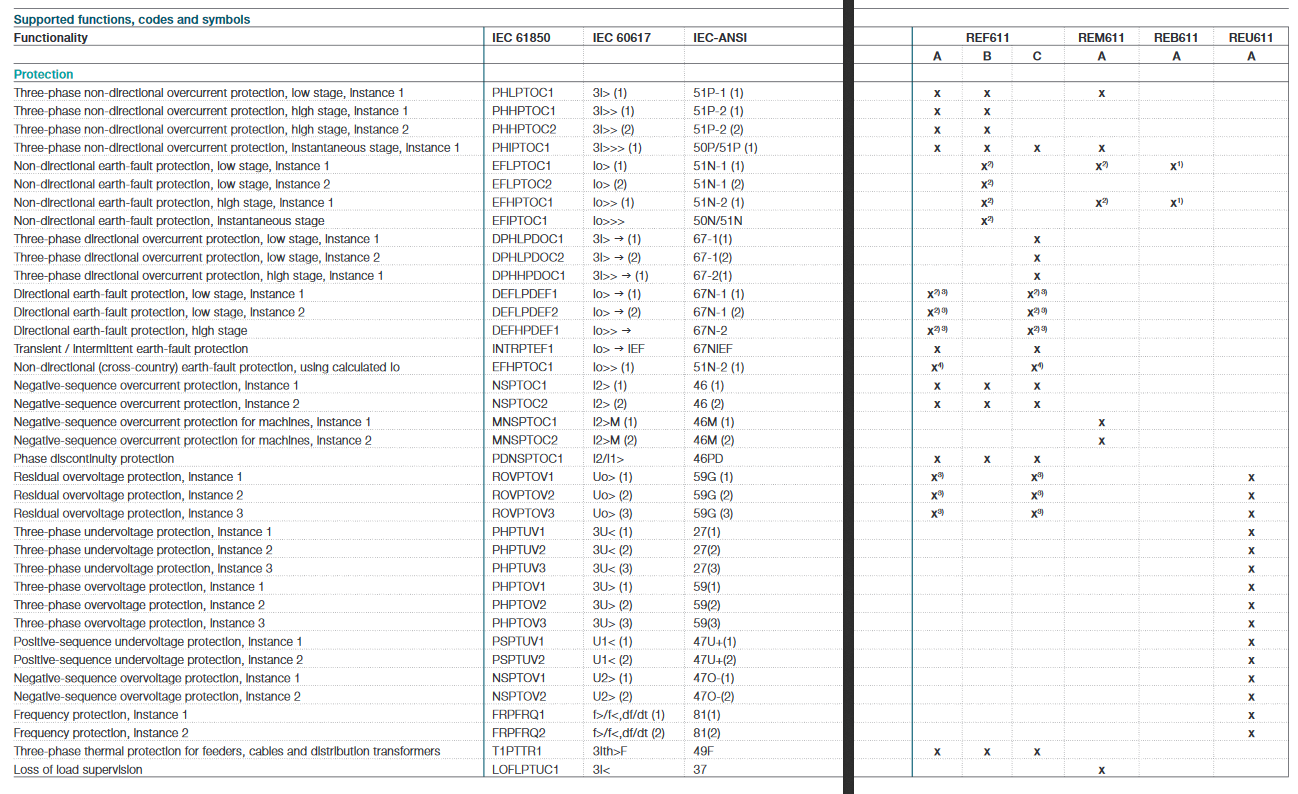

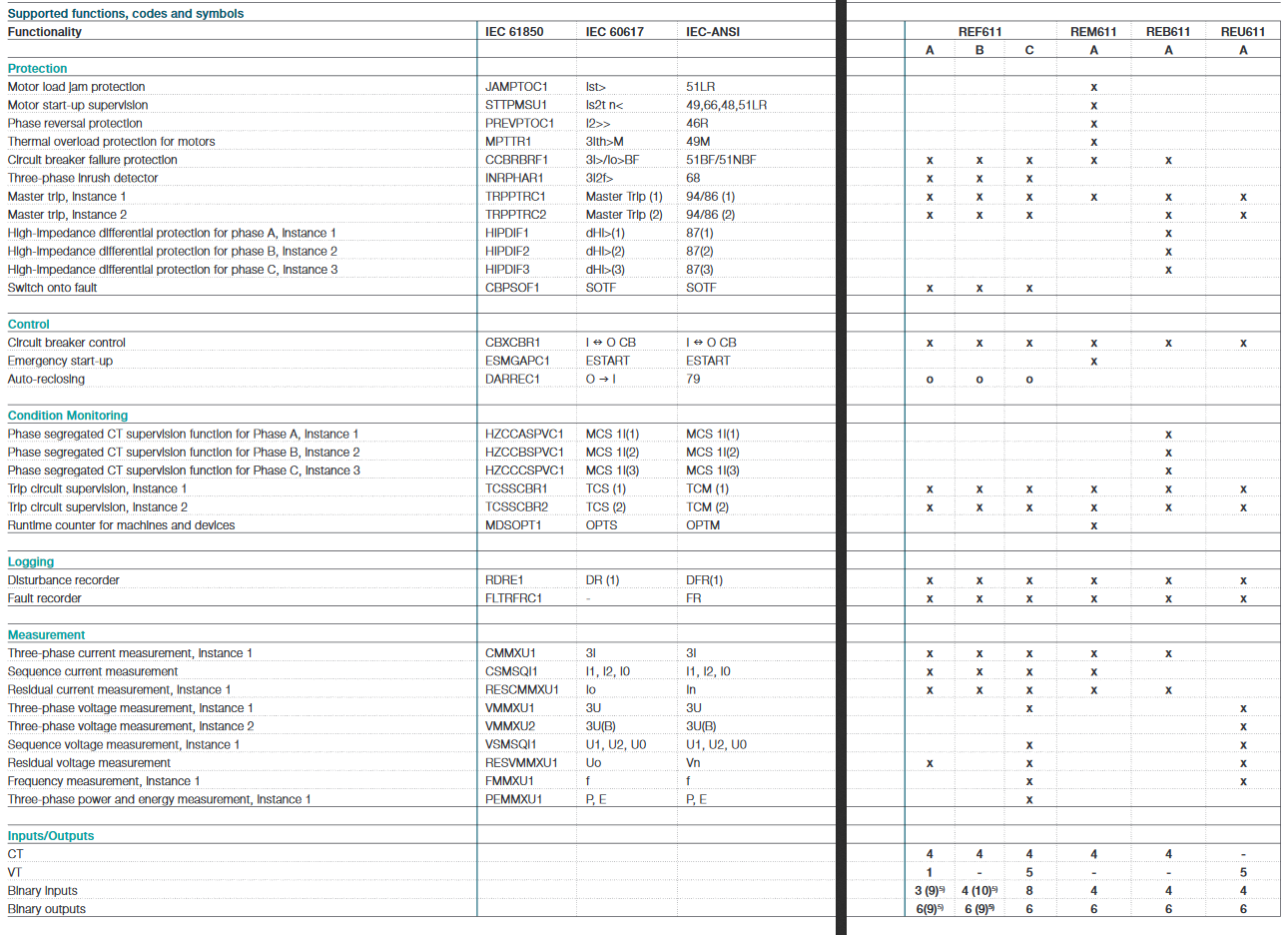

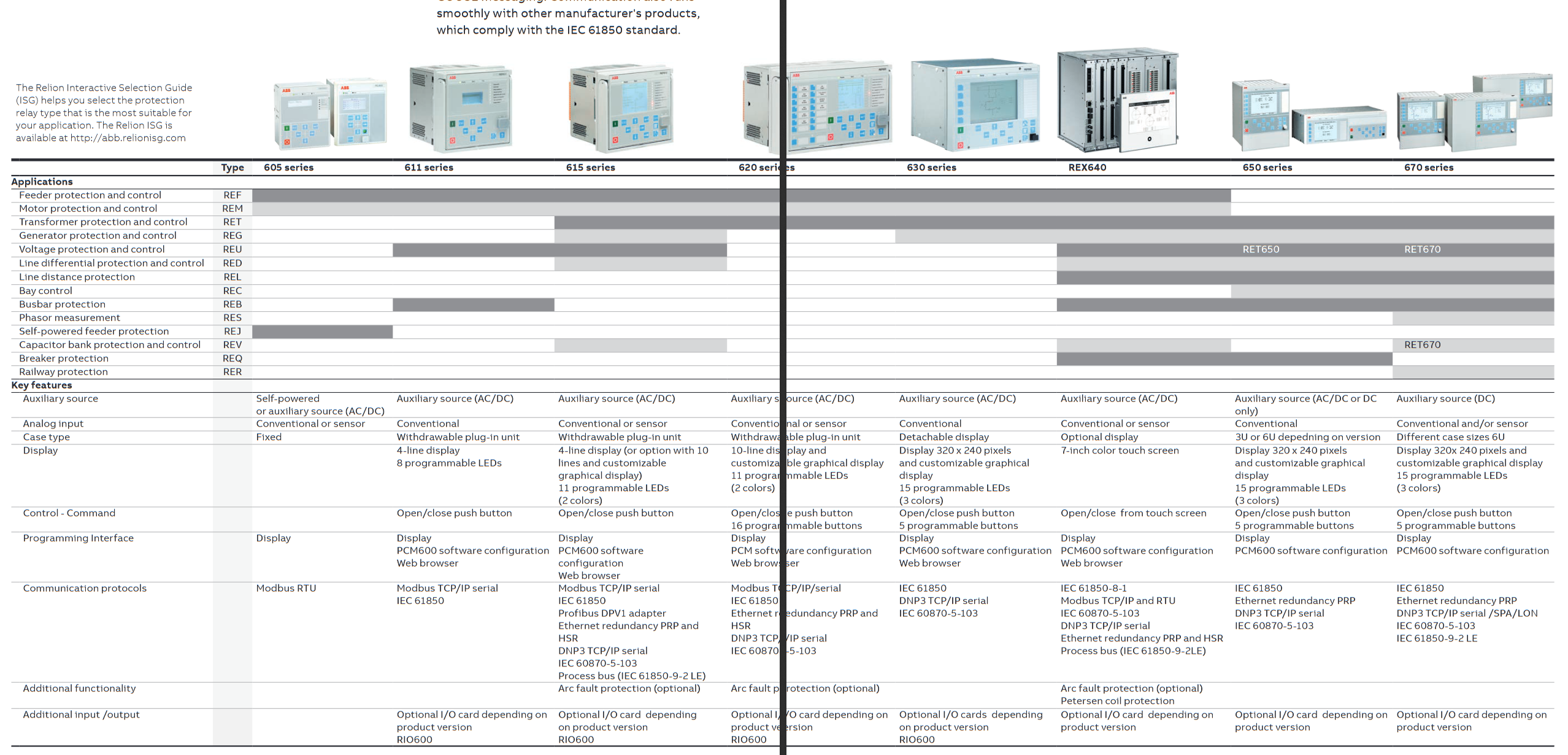

در ذیل یک جدول انتخاب بر اساس توابع حفاظتی ارائه می شود تا بتوانید برهترین رله را متناسب با کاربرد خود انتخاب نمایید.
