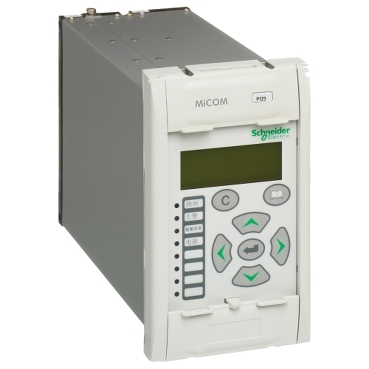

معرفی رله‌های حفاظتی MiCOM اشنایدر

رله های حفاظتی MiCOM قابلیت های گسترده ای در زمینه حفاظت، کنترل، اندازه گیری، نظارت و ارتباطات را برای سیستم های حفاظت در سیستم قدرت فراهم می کنند. رله‌های حفاظتی MiCOM اشنایدرسطح قابل توجهی از قابلیت ها و گزینه های سخت افزاری را متناسب با نیازهای حفاظتی از خود ارائه می دهند و به شما امکان می دهد مقرون به صرفه ترین راه حل را برای کاربرد خود انتخاب کنید. سخت افزار همه کاره و نرم افزار مدیریت رله مشترک برای همه رله های این برند (Easergy Studio) امکان تنظیم ساده و نصب سریع را در کاربرد های مختلف فراهم می کند.

• از قابلیت ها و ویژگی های کلی رله های حفاظتی مایکام می توان به موارد زیر اشاره کرد:
• قابلیت های پیشرفته مخابراتی شامل IEC61850 با PRP HSR
• مدل های سلف پاور در سری 10 رله های مایکام
• ویژگی های امنیت سایبری شامل IEEE 1686 و NERC-CIP
• لاجیک های برنامه نویسی کاربرپسند برای برنامه ریزی های دلخواه
• طراحی متناسب با کاربردهای مختلف که از حفاظت مناسب و دقیق برای هر کاربرد اطمینان حاصل می کند.

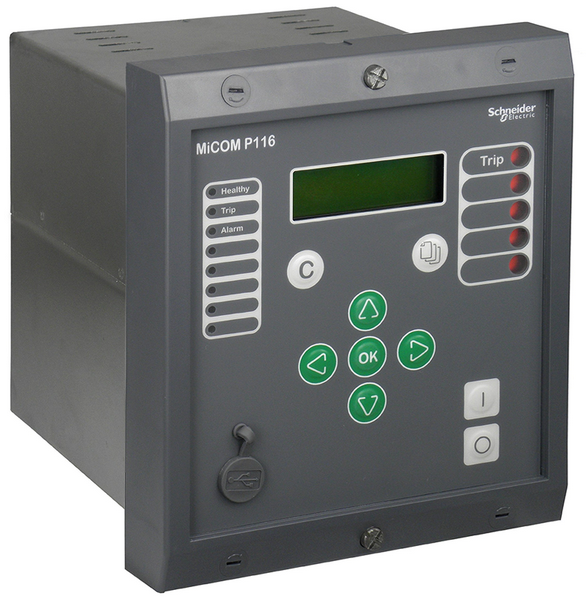

رله های سلف پاور مایکام P115 و P116

کاربردهای سلف پاور همچون پست های GIS خاص بوده و نیازمند سخت افزاری مخصوص برای حفاظت صحیح از تجهیزات می باشد. اشنایدر رله های P115‌و P116‌ را برای این نوع کاربردها پیشنهاد می دهد. رله‌های حفاظتی MiCOM اشنایدر مدل P116 دارای تغذیه دوگانه، ارتباطات مخابراتی، بدنه کشویی و فلگ های مکانیکی نشانگر خطا می باشد.

ویژگی‌های اصلی:

• این رله برای روشن شدن تنها به 20% از جریان خط نیاز دارد
• نشانگرهای مکانیکی خطا حتی در صورت قطع برق نیز حالت خود را حفظ می کنند تا بهره بردار حتی در صورت خاموش بودن رله نیز بتواند وضعیت و نوع خطاها را مشاهده کند.
• رله علاوه بر نشانگرهای مکانیکی دارای 8 led نیز می باشند که وضعیت های مختلف از جمله هشدارها و خطاها را نمایش می دهند.
• زمان های تریپ بهینه شده اند تا زمان تشخیص و عملکرد تریپ رله به کمتر از 40ms کاهش پیدا کند. این مقدار برای خطاهای ماندگار کلیدزنی به 70ms‌ کاهش پیدا کرده است.
• بدنه کشویی
• ضبط شکل موج های خطا
• ثبات رخدادها
• ارتباط مخابراتی MODBUS RTU

توابع حفاظتی رله‌های حفاظتی MiCOM اشنایدر عبارتند از:

ANSI Device Number	Description
37	Undercurrent
46	Negative Sequence Current/Unbalance
46BC	Broken conductor detection
50BF	Breaker Failure
50	Instantaneous Phase Overcurrent
50N	Instantaneous Ground Overcurrent(Calculated)
51	Time Phase Overcurrent
51N	Time Ground Overcurrent(Calculated)
50HS	Switch on to fault
79	Reclosing

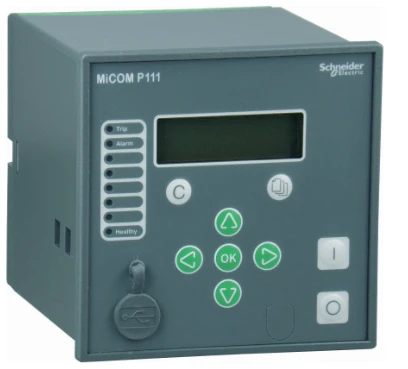

رله حفاظتی اضافه جریان و خطای زمین مدل P111

رله های MiCOM P111 ویژگی هایی را برای سازگاری آسان با کاربرد های مختلف و شرایط بهره برداری فراهم می کنند. P111 بدون استفاده از نرم افزار کامپیوتری می تواند به صورت دستی به صورت کامل پیکربندی و تنظیم شود. از طرف دیگر ، با استفاده از نرم افزار MiCOM S1 Studio می توانید پارامترهای پیکربندی برای یک کاربرد خاص را از طریق درگاه USB تغییر دهید.

پروتکل های ارتباطی یکپارچه IEC 60870-5-103 و Modbus RTU برای ادغام انعطاف پذیر در اکثر سیستم های کنترل از راه دور یا سیستم های DCS در این رله در دسترس هستند. دستورات را می توان از طریق کلیدهای کنترلی در پنل جلویی، پنجره منوی پیش فرض، سیستم DCS / SCADA (RS485) یا ورودی باینری برنامه ریزی شده اجرا کرد. رمز عبور سه سطحی با امنیت بالایی از رله در برابر دستکاری های افراد غیرمجاز مراقبت می کند.

رله‌های حفاظتی MiCOM اشنایدر مدل P111 را می توان به دلیل ابعاد کمپکت به راحتی در تمام تابلو برق های مدرن با ابعاد کوچک نصب کرد. این رله همچنین می تواند به عنوان یک ارتقای حفاظتی برای رله های مکانیکی قدیمی پست های سنتی مورد استفاده قرار بگیرد. معیارهای اندازه گیری پارامترهای سیستم توسط کاربر قابل تغییر است: اندازه گیری TRUE RMS و بر اساس فرکانس اصلی باعث افزایش انعطاف پذیری و سازگاری با کاربردهای مختلف را فراهم می آورد.

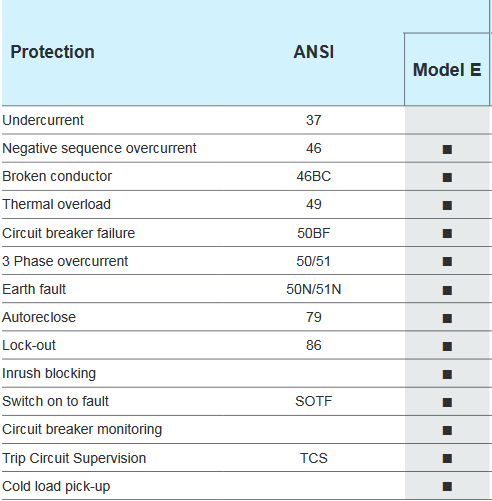

توابع حفاظتی این رله را می توانید در تصویر زیر مشاهده کنید:

رله های حفاظتی اضافه جریان و خطای زمین سری P12X

رله‌های حفاظتی MiCOM اشنایدر سری P12X از رله های حفاظتی برند مایکام شامل رله های حفاظت اضافه جریان جهت دار و غیرجهت دار و خطای زمین و همچنین رله های مولتی فانکشن می باشد.

رله های MiCOM P122 / P123 دارای حفاظت های جریانی غیر جهت دار هستند. رله جهت دار MiCOM P127 علاوه بر خطاهای اضافه جریان و خطای زمین رایج، دارای حفاظت های ولتاژی و فرکانسی نیز است. رابط کاربری کاربرپسند و تنظیم آسان رله ها (که می تواند به طور کامل از طریق HMI روی پنل تنظیم شود یا با استفاده از نرم افزار تنظیم MiCOM S1 Studio فرآیند تنظیمات را طی کرد) نصب و راه اندازی اولیه این مدل را بسیار ساده کرده اند. علاوه بر دارای بودن توابع حفاظتی گوناگون، MiCOM P122 / P123 / P127 اطلاعات اندازه گیری و پایشی کامل را نیز ارائه می دهد که برای نگهداری کارآمد سوئیچگیرها و تجزیه و تحلیل پس از خطا ضروری هستند. پروتکل های ارتباطی پیش فرض امکان اتصال آسان به رله ها را در اکثر سیستم های کنترل مخابراتی یا سیستم های SCADA فراهم می کنند.

کاربردها:

رله‌های حفاظتی MiCOM اشنایدر مدل MiCOM P122 / P123 / P127 توابع حفاظتی گوناگونی را ارائه می دهند و می توانند در کاربردهای مختلف مورد استفاده قرار بگیرند:

• حفاظت اصلی یا پشتیبان برای سیستم های قدرت MV و HV
• خطوط هوایی و کابل های زمینی
• حفاظت سیستم های نول (ایزوله، ارت شده، ارت شده با مقاومت و ارت شده با سیم پیچ پترسون)
• صنایع
• حفاظت ژنراتور و ترانسفورمر
• طرح های امپدانس بالا برای حفاظت ماشین ها و باسبار

همگی رله های این سری دارای ویژگی های ذیل هستند:

• اندازه گیری و شمارنده ها
• مقادیر میانگین لحظه ای، مقادیر حداکثری و پیک و پروفایل بار
• ضبط کننده شکل موج های خطاها شامل تمامی مقادیر CT ها و PT ها و وضعیت های منطقی
• ثبت خطا
• ثبت رخدادها

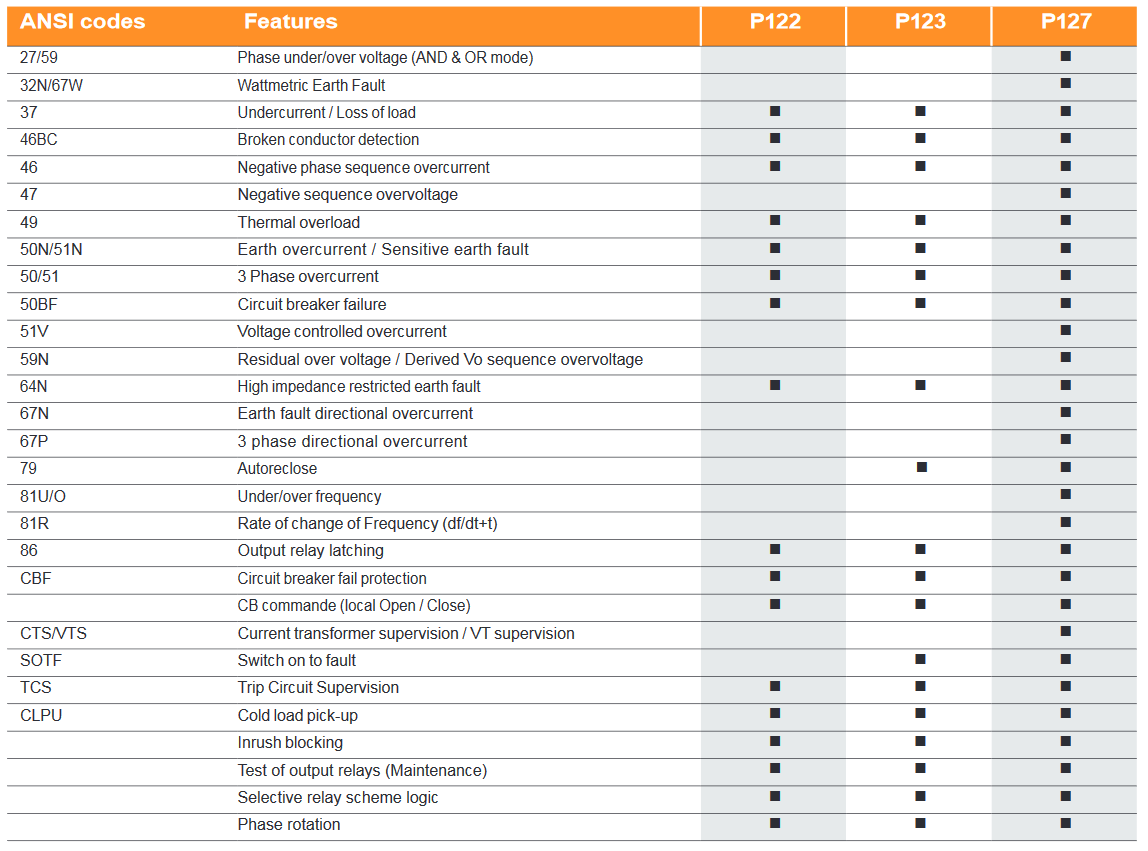

توابع حفاظتی این سه مدل را می توانید در تصویر ذیل مشاهده کنید:
