معرفی رله‌های حفاظتی SEPAM اشنایدر

در این بخش به معرفی رله‌های حفاظتی SEPAM اشنایدر می پردازیم. سِپَم نیز همچون دو زیربرند حفاظتی دیگر اشنایدر یعنی مایکام و ومپ، جزو نام های مشهور صنعت حفاظت می باشد.

رله‌های حفاظتی SEPAM اشنایدر دستگاه هایی با کارایی بالا هستند که از عملکرد صحیح سیستم قدرت اطمینان می کنند. این طیف از محصولات با یک ایده ساده در ذهن سازندگان طراحی شده اند: کلیه کاربران باید بتوانند راه حل مطابق با نیازهای خود را با تعادل مناسب بین عملکرد، سادگی و هزینه پیدا کنند. اشنایدر با سه سری رله حفاظتی 20 ، 40 و 80 سپم این کار را انجام می دهد. این خانواده از رله های حفاظتی دارای مدلی خاص برای هر کدام از کاربردهای سیستم قدرت همچون ترانسفورمرها، خطوط و موتور ها و غیره می باشد.

این دستگاه های محافظتی چند منظوره امکان راه اندازی آسان و بدون دردسر را با نرم افزارهای برنامه نویسی ساده برای کاربردهای مختلف فراهم می آورند. رله های SEPAM همچنین با آخرین پروتکل های ارتباطی موجود در بازار از جمله IEC61850 ، DNP3 و Modbus مطابقت دارند. علاوه بر این، تمام رله های موجود در این محدوده با ضمانت 10 ساله استاندارد و روکش عایقی بردهای الکترونیکی جهت محافظت در برابر محیط های آلوده ارائه می شوند.

از ویژگی های کلی این برند می توان به موارد ذیل اشاره کرد:

تجهیزاتی کمپکت با تریمنال های فیزیکی مشخص برای نصب آسان
منطق کنترلی از پیش برنامه ریزی شده برای کنترل و فرماندهی به کلید و کنتاکتور
منطق کنترلی از پیش برنامه ریزی شده برای کاربردهای اینترلاک ناحیه ای
منطق کنترلی از پیش برنامه ریزی شده برای کاربردهای دارای اتوترانس
نرم افزار کاربرپسندبا درستورالعمل های داخلی برای هر رله
پشتیبانی از برنامه نویسی داخلی
طراحی مبتنی بر کاربرد که مزیتی اساسی برای انتخاب مناسب ترین حفاظت ها بر اساس کاربرد مورد نظر به وجود می آورد
مدل های سازگار با ترانس های جریان توان پایین (LPCT) برای استفاده از رله در پست های برق جدید که مصرف برق پایین است
قابلیت بروزرسانی میدانی هم از لحاظ نرم افزاری و هم از لحاظ سخت افزاری

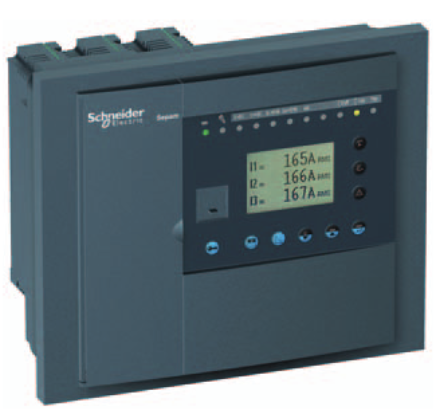

رله‌های حفاظتی SEPAM اشنایدر سری 20

سری 20 رله های SEPAM‌ برای کاربردهای استاندارد و رایج طراحی و توسعه داده شده اند. این سری دارای هفت نوع رله مختلف می باشد که از توابع جریانی و ولتاژی پشتیبانی می کنند و برای سیستم های توزیع برق در نظر گرفته شده اند. مدل های این سری عبارتند از: S20, S24, T20, T24, M20, B21, B22.

ویژگی ها:

این سری از رله های SEPAM‌ دارای 7 مدل می باشند که هر کدام از کاربردی خاص پشتیبانی می کند.

مشخصات:

سه نوع رابط کاربری
4 ورودی جریان و 4 ورودی ولتاژ
10 ورودی دیجیتال
8 رله خروجی
1 پورت ارتباط مخابراتی MODBUS RTU
8 ورودی سنسورهای حرارتی (ترمیستور)

کاربردها:

حفاظت فیدر و ورودی: S20 و S24
حفاظت ترانسفورمر: T20‌و T24
حفاظت موتور: M20
حفاظت باسبار: B21
حفاظت قطع برق:‌ B22

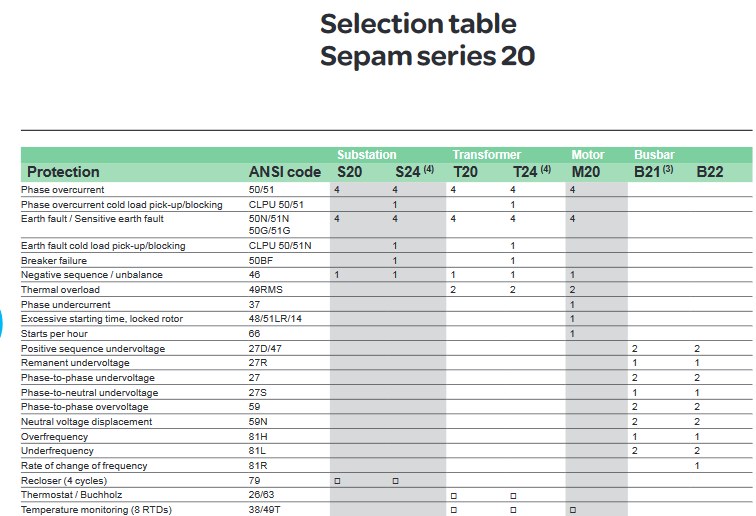

توابع حفاظتی این سری را در شکل زیر مشاهده می کنید:

رله‌های حفاظتی SEPAM اشنایدر سری 40

سری 40 رله های SEPAM‌ برای کاربردهای چالش برانگیز طراحی و توسعه داده شده اند. این سری دارای 13 نوع رله مختلف می باشد که از توابع پیشرفته حفاظتی پشتیبانی می کنند و برای سیستم های توزیع برق در نظر گرفته شده اند. مدل های این سری عبارتند از: S40, S41, S42, S50, S51, S52, S53, S54, T40, T42, T50, T52, M41, G40. یک رله آماده به کار SEPAM سری 40 شامل قطعات زیر است: یک واحد پایه، یک کانکتور 20 پین، یک کانکتور 6 پین، یک کانکتور جریانی، یک برنامه نرم افزاری، یک زبان کاربری، یک فرمویر پروتکل ارتباطی، ماژول های انتخابی، رابط های مخابراتی و ترانس جریان کوربالانس.

ویژگی ها:

این سری از رله های SEPAM‌ دارای 7 مدل می باشند که هر کدام از کاربردی خاص پشتیبانی می کند.

مشخصات:

سه نوع رابط کاربری
4 ورودی جریان
3 ورودی ولتاژ
10 ورودی دیجیتال
8 رله خروجی
1 پورت ارتباط مخابراتی MODBUS RTU
16 ورودی سنسورهای حرارتی (ترمیستور)

مدل های S5X ‌مشابه مدل های S4X هستند با این تفاوت که دارای توابع اضافی زیر می باشند:

تابع راه اندازی بار سرد CLP
آشکارساز قطع کابل
مکان یاب خطا

مدل های T5X ‌مشابه مدل های T4X هستند با این تفاوت که دارای توابع اضافی زیر می باشند:

تابع راه اندازی بار سرد CLP
آشکارساز قطع کابل

کاربردها:

حفاظت فیدر و ورودی پست: S40, S41, S42, S50, S51, S52, S53, S54
حفاظت ترانسفورمر: T40, T42, T50, T52
حفاظت موتور: M41
حفاظت ژنراتور: G40

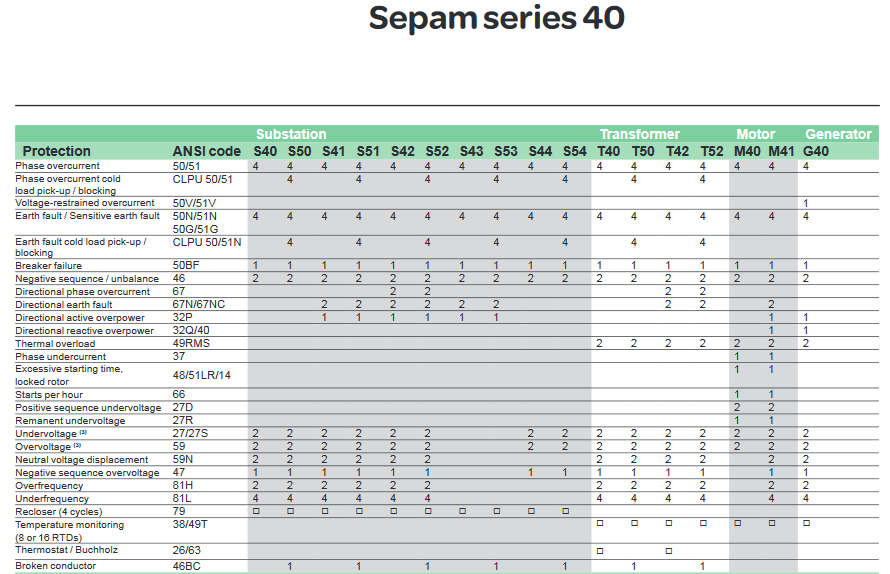

توابع حفاظتی این سری را در شکل زیر مشاهده می کنید:

رله‌های حفاظتی SEPAM اشنایدر سری 60

سری 60 از رله های حفاظتی SEPAM‌ برای کاربردهای پیچیده سیستم های توزیع طراحی و توسعه داده شده اند. این سری دارای 8 نوع رله مختلف می باشد که از توابع پیشرفته حفاظتی پشتیبانی می کنند. مدل های این سری عبارتند از: S60, S62, M61, T60, T62, G60, G62, C60. یک رله آماده به کار SEPAM سری 60 شامل قطعات زیر است: یک واحد پایه، دو کانکتور 20 پین، یک کانکتور جریانی، یک کارتیج حافظه، یک برنامه نرم افزاری، یک زبان کاربری، یک فرمویر پروتکل ارتباطی، ماژول های انتخابی، رابط های مخابراتی و ترانس جریان کوربالانس.

ویژگی ها:

این سری از رله های SEPAM‌ دارای 8 مدل می باشند که هر کدام از کاربردی خاص پشتیبانی می کند.

مشخصات:

سه نوع رابط کاربری
4 ورودی جریان
3 ورودی ولتاژ
28 ورودی دیجیتال
16 رله خروجی
1 پورت ارتباط مخابراتی MODBUS RTU
1 پورت ارتباط مخابراتی IEC 61850 w/ GOOSE
16 ورودی سنسورهای حرارتی (ترمیستور)
کارت حافظه قابل جداسازی شامل تنظیمات و پیکربندی های رله برای راه اندازی سریع تجهیز

کاربردها:

حفاظت فیدر و ورودی پست: S60, S62
حفاظت ترانسفورمر: T60, T62
حفاظت موتور: M61
حفاظت ژنراتور: G60, G62
حفاظت خازن: C60

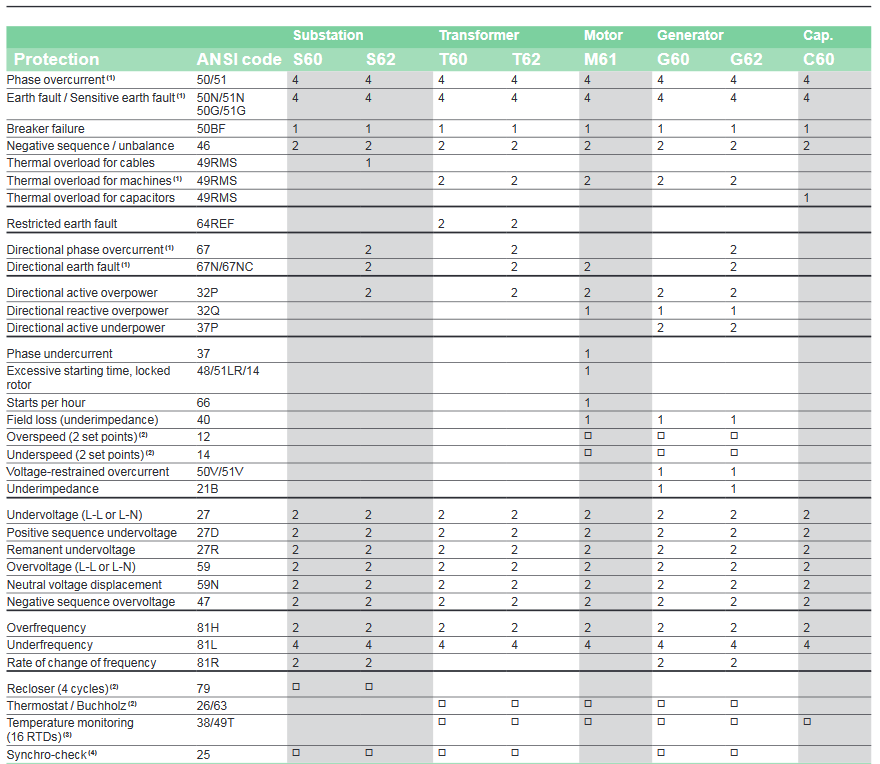

توابع حفاظتی این سری را در شکل زیر مشاهده می کنید:

رله‌های حفاظتی SEPAM اشنایدر سری 80

سری 80 از رله های حفاظتی SEPAM‌ برای کاربردهای سفارشی سیستم های توزیع طراحی و توسعه داده شده اند. این سری دارای 16 نوع رله مختلف می باشد که از توابع پیشرفته حفاظتی پشتیبانی می کنند. مدل های این سری عبارتند از: S80, S81, S82, S84, T81, T82, T87, M81, M87, G88, B80, B83, C86. یک رله آماده به کار SEPAM سری 80 شامل قطعات زیر است: یک واحد پایه، دو کانکتور 20 پین، یک کانکتور جریانی و یک کانکتور ولتاژی، یک کارتیج حافظه، یک برنامه نرم افزاری، یک زبان کاربری، یک فرمویر پروتکل ارتباطی، ماژول های انتخابی، رابط های مخابراتی و ترانس جریان کوربالانس.

ویژگی ها:

این سری از رله های SEPAM‌ دارای 16 مدل می باشند که هر کدام از کاربردی خاص پشتیبانی می کند.

مشخصات:

سه نوع رابط کاربری
12ورودی آنالوگ
- 8 ورودی جریانی و 4 ورودی ولتاژی
- 4 ورودی جریانی و 8 ورودی ولتاژی
42 ورودی دیجیتال
23 رله خروجی
2 پورت ارتباط مخابراتی MODBUS RTU
16 ورودی سنسورهای حرارتی (ترمیستور)
کارت حافظه قابل جداسازی شامل تنظیمات و پیکربندی های رله برای راه اندازی سریع تجهیز
نرم افزار برنامه نویسی LOGIPAM برای نوشتن توابع حفاظتی مورد نیاز

کاربردها:

حفاظت فیدر و ورودی پست: S80, S81, S82, S84
حفاظت ترانسفورمر: T81, T82, T87
حفاظت موتور: M81, M87, M88
حفاظت ژنراتور: G82, G87, G88
حفاظت خازن: C86
حفاظت باسبار: B80, B83

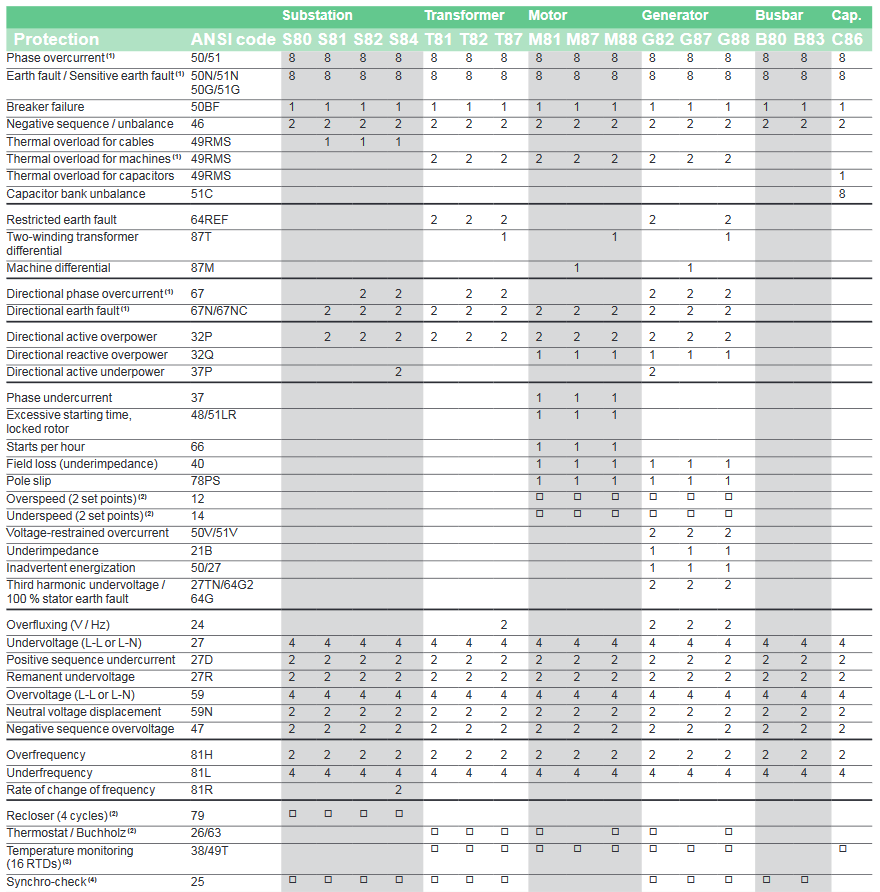

توابع حفاظتی این سری را در شکل زیر مشاهده می کنید:

مزایای رله حفاظتی اشنایدر

حفاظت از انسان ها و لوازم زندگی آن ها همواره مسئله ای مهم و حیاتی است که همه تولیدکنندگان ابزار و تجهیزات مختلف باید سهم ویژه ای در بر آوردن این مهم داشته باشند. رله حفاظتی اشنایدر یکی از موثرترین ابزارها در تامین محافظت در برابر ریسک نشت جریان در ولتاژ پایین می باشد. جهت کسب اطلاعات دقیق تر در این موضوع با کارشناسان و متخصصان ما در لیان الکتریک تماس بگیرید. [button title=”تماس با ما” link=”https://www.lianelectric.com/%d8%aa%d9%85%d8%a7%d8%b3-%d8%a8%d8%a7-%d9%85%d8%a72/” target=”_blank” align=”” icon=”” icon_position=”” color=”blue” font_color=”” size=”2″ full_width=”” class=”” download=”” rel=””]

در ادامه به برخی از خصوصیات رله حفاظتی اشنایدر می پردازیم که برای مراقبت در برابر موقعیت های خطرناک ایده آل هستند که این مزایا عبارتند از:

ایمنی بسیار بالا؛ رله های اشنایدر به گونه ای طراحی شده اند که در محیط های با نویز الکتریکی بالا بتوانند کار کنند و سیگنال امن برای آن فرکانس ها تولید کنند. این باعث می شود که از آلارم های اشتباه و توقف های غیر ضروری جلوگیری شود.
امنیت پیشرفته؛ ویژگی امنیت پیشرفته که رله های حفاظتی اشنایدر دارای آن هستند، یک کانال اندازه گیری پشتیبان است. زنگ هشدار و آلارم به جهت این زده می شود که این اطلاع را به نگهداران بدهد که در توقف بعدی نیاز به تعمیر و نگهداری وجود دارد. بنابراین نباید هشدارهای آن را مورد غفلت قرار داد.
تعمیر و نگهداری آسان؛ دلیل آسان بودن این فرآیند آن است که به تکنسین ها اجازه می دهد که بدون آنکه نیاز به ایجاد وقفه در روند کاری باشند، با بهره مندی از این رله می توانند تجهیزات مورد استفاده را تست کنند.
اندازه کوچک؛ این رله ها در اندازه حدود 22 میلی متر فراهم است. که فضای کمی را بر روی پنل به خود اختصاص می دهد.
انطباق پذیری: رله حفاظتی اشنایدر قابل انطباق با هم منطق منفی و هم منطق مثبت است. بنابراین از این جهت انعطاف پذیرند.

برای کسب اطلاعات بیشتر درباره منطق رله ها به صفحه “تفاوت منطق منفی و مثبت در مدارهای دیجیتالی چیست؟” مراجعه نمایید.
