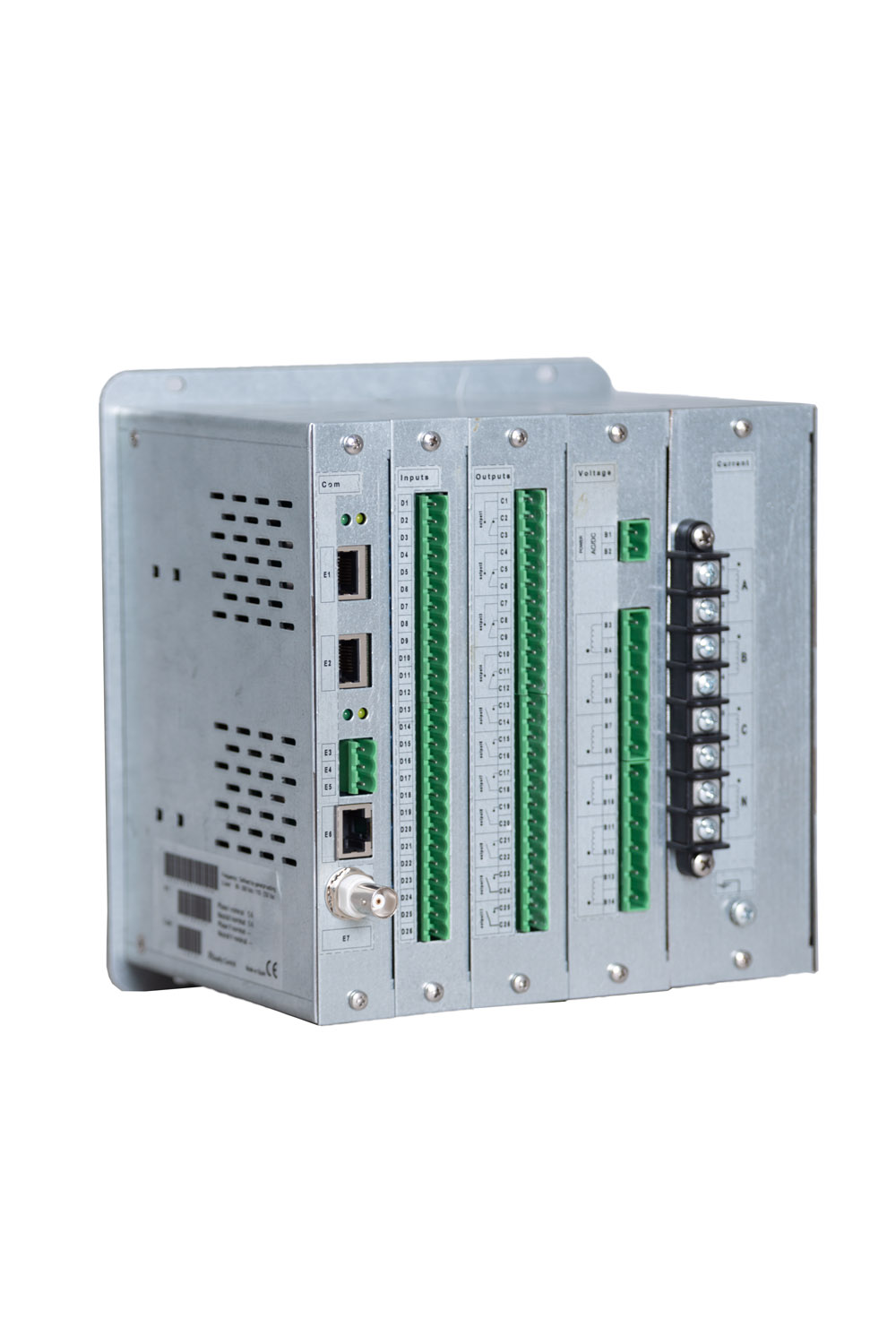

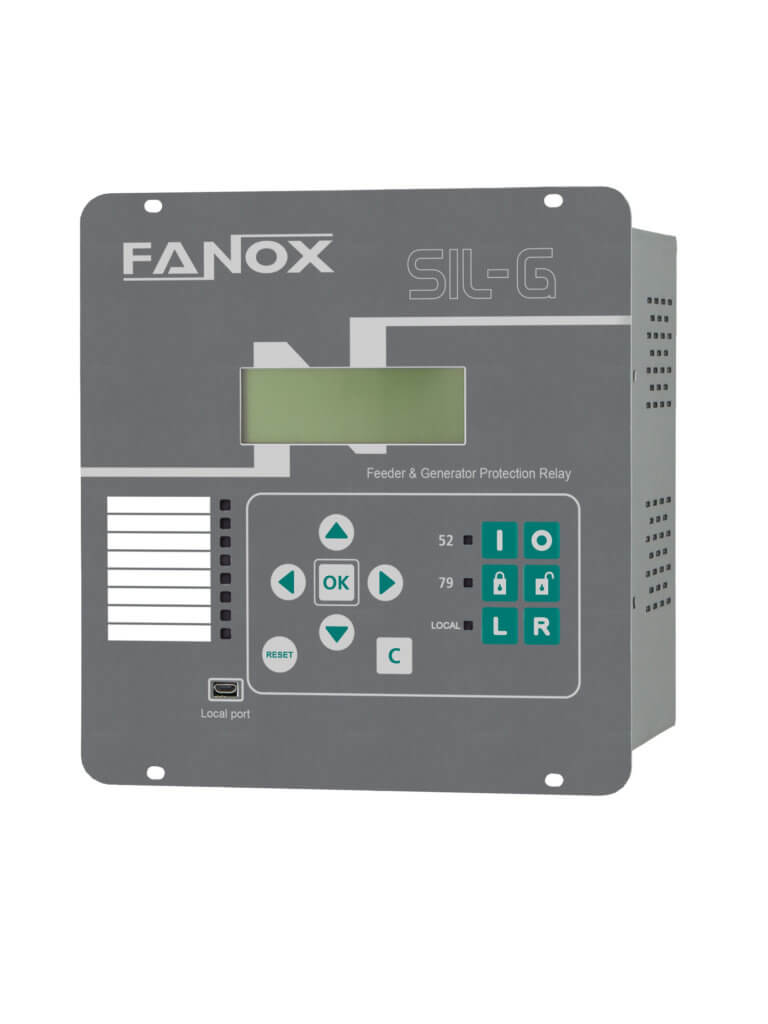

رله حفاظتی مولتی فانکشن SIL-G

رله حفاظتی مولتی فانکشن SIL-G راه حلی جامع برای حفاظت ژنراتور و فیدر است. این رله مولتی فانکشن می تواند با بهره گیری از اندازه گیری های ولتاژی، جریانی و فرکانسی حفاظتی کامل را برای ژنراتور یا فیدر ایجاد کند. کاربردهای اصلی این رله برای حفاظت از ژنراتورهای تولید پراکنده، و پست‌های برق تا 132kV می باشد.

رله SILG دارای ویژگی های منحصر به فری است که این رله را به تجهیزی هوشمند برای مدیریت ژنراتور و فیدر تبدیل می کند.



توابع رله حفاظتی مولتی فانکشن SIL-G:

توصیف	کد ANSI	توصیف	کد ANSI
out of step	78	اضافه جریان آنی	50/50N
حفاظت بار سرد	CLP	اضافه جریان معکوس	51/51N
بلاک هارمونیک دوم	SHB	اضافه جریان جهت دار	67/67N
حفاظت عدم عملکرد بریکر	50BF	عدم تعادل	46/46BC
اتوریکلوزر	79	اضافه بار	49
پایش بریکر	52	افت جریان	37
لاک اوت خروجی	86	اضافه ولتاژ	NG/59
حرارتی با سنسور	49T	توالی فاز	47
پایش مدار CT ها	74CT	افت ولتاژ	27
پایش مدار تریپ	74TCS	اضافه توان	32
پایش مدار ولتاژی	60	فرکانس کم و زیاد	81
سنکرون چک	25	فرکانس روکوف	81R



توضیح توابع:

50/51: حفاظت اضافه جریان آنی و تأخیری

حفاظت ANSI50 که معادل حفاظت IEC I>> بوده و حفاظت اضافه جریان آنی تلقی می شود. این تابع می تواند خطا را به صورت لحظه ای در سریع ترین زمان ممکن تشخیص داده و تریپ را صادر کند.

حفاظت ANSI51 که معادل IEC I> بوده و تابع اضافه جریان تاخیری روی منحنی اطلاق می شود. رله SILA برای این تابع دارای منحنی های مختلفی می باشد که عبارتند از:

IEC Inverse curve, IEC very inverse curve, IEC extremely inverse curve, IEC long time inverse, IEEE Inverse curve, IEEE very inverse curve, IEEE extremely inverse curve, Defined Time

50/51N/G: حفاظت خطای زمین آنی و تأخیری

67/67N: اضافه جریان جهت دار فاز و زمین

این حفاظت برای حفاظت از فیدرهای موازی یا ترانسفورماتورهای موازی ضروری می باشد تا از تغذیه برعکس جریان به سمت منبع جلوگیری نماید.

37: حفاظت سه فاز در برابر کاهش جریان

حفاظت افت جریان که مناسب ترین حفاظت برای کاربردهایی همچون پمپ های الکتریکی است.

46: حفاظت نامتعادلی فاز (با منطق پیشرفته جریان توالی منفی)

حفاظت عدم تعادل جریان در نظر گرفته شده با استفاده از الگوریتم پیشرفته جریان توالی منفی طراحی شده است. رله با استفاده از تحلیل ریاضیاتی مولفه های متقارن می تواند عدم تعادل جریان را به صورت دقیق برای بار مورد استفاده تشخیص دهد.

46BC: تشخیص قطعی فاز

حفاظت قطعی فاز در نظر گرفته شده برای رله SILG با الگوریتم میانگین جریان عمل میکند تا قطعی فاز را در سریع ترین زمان ممکن تشخیص دهد و رله فرمان قطع را صادر کند.

59/59NG: حفاظت اضافه ولتاژ فاز و زمین

47: حفاظت توالی فاز

27: حفاظت افت ولتاژ

32: حفاظت اضافه توان جهت دار

این تابع یک حفاظت ضروری برای ژنراتورها می باشد. با استفاده از این حفاظت می توان مطمئن شد که ژنراتور هیچگاه توان اضافی از شبکه دریافت نکند و به موتور تبدیل نشود. از سوی دیگر از ژنراتور در برابر تولید توان بالاتر از ظرفیتش حفاظت می کند.

81: حفاظت افزایش یا کاهش فرکانس

این تابع می تواند در صورت افزایش یا کاهش فرکانس از مقدار مجاز تریپ را صادر نماید.

81R: حفاظت نرخ تغییر فرکانس و جزیره ای سازی (روکوف)

78: حفاظت خارج شدن ژنراتور از سنکرون (منطقی متفاوت برای تشخیص جزیره ای سازی)

49: حفاظت حرارتی مناسب برای ترانسفورماتور و موتور

رله SILG علاوه بر حفاظت های جریانی، دارای دو حفاظت حرارتی نیز می باشد. حفاظت ANSI49 به عنوان یکی از این دو حفاظت، با مدلسازی دقیق ترانسفورماتور یا موتور الکتریکی می تواند حرارت تجهیز را به صورت دقیق محاسبه کند و بدون نیاز به هیچگونه سنسوری همچون PTC یا رله بوخهلتس، از تجهیز در برابر اضافه حرارت محافظت کند. این تابع کاملا قابل تنظیم بوده و کاربر می تواند سطح تریپ را بر اساس ظرفیت حرارتی تجهیز مورد حفاظت انتخاب کند.

49T: حفاظت حرارتی با قابلیت هماهنگی سنسور یا رله بوخهلتس

تابع ANSI49T قابلیت هماهنگی با سنسورهای دمایی همچون رله بوخهلتس را برای رله SILG به ارمغان می آورد. با استفاده از این تابع می توان رله بوخهلتس را به SILG متصل نمود تا تریپ حرارتی توسط بوخهلتس به صورت واحد از رله SILG صادر شود.

50BF: حفاظت عدم قطع دژنکتور

یکی از رایج ترین دلایل عدم عملکرد مناسب سیستم حفاظتی و آسیب رسیدن به تجهیز مورد حفاظت خرابی دژنکتور می باشد. دژنکتورها به صورت دائم در حال عبور جریان یا قطع جریان های بزرگ خطا بوده و به همین دلیل معمولا نیازمند تعمیر و نگهداری بالایی می باشند. از سوی دیگر به دلیل وجود بخش های مکانیکی آسیب پذیر در کنار خرابی بالای کویل شنت، در بسیاری از موارد هنگام رخداد خطا با وجود تشخیص خطا توسط رله و صدور فرمان تریپ، دژنکتور وظیفه قطع را انجام نمی دهد. رله SILG با استفاده از تابع 50BF این عدم عملکرد بریکر را می تواند به سرعت تشخیص دهد و با ارائه سیگنالی به رله بالادست یا مرکز کنترل، در سریع ترین زمان فرمان تریپ را به رله بالادست انتقال دهد تا جلوی آسیب بیشتر به ترانسفورماتور یا بارهای مورد حفاظت گرفته شود.

52: مانیتورینگ وضعیت دژنکتور

همانطور که بیان شد دژنکتور بسیار بیشتر از سایر تجهیزات سیستم حفاظتی در معرض آسیب و خرابی هستند، در نتیجه سرویس دوره ای آنها بسته به میزان کارکردشان یک ضرورت است. رله SILG دارای تابع پیشرفته پایش دژنکتور می باشد که با استفاده از این تابع می تواند تعداد دفعات قطع و وصل، میزان آمپراژ و انرژی قطع شده توسط دژنکتور را اندازه گیری کند و با بالا رفتن این مقادیر آلارم سرویس دوره ای را صادر کند.

74TCS: نظارت بر مدار تریپ بریکر

از دیگر دلایل رایج عدم عملکرد سیستم های حفاظتی، قطع شدن مدار تریپ از رله تا دژنکتور است. تابع 74TCS به صورت دائم مدار تریپ را بررسی می کند و به محض رخداد قطعی در مدار تریپ آن را تشخیص داده و خروجی های آلارم را فعال می کند.

74CT: نظارت بر عملکرد CT

60: نظارت بر عملکرد PT

این حفاظت به عنوان تابع تشخیص خرابی فیوز (fuse failure) نیز شناخته می شود.

79: اتوریکلوزر

یکی از نقاط تمایز بزرگ رله SILG دارا بودن تابع ریکلوزر می باشد. اتوریکلوزر تابعی بسیار پیشرفته و پیچیده برای وصل مجدد دژنکتور پس از رخداد خطا می باشد. این ویژگی منحصر به فرد، رله SILG را تبدیل به یک سیستم کامل مدیریت سیستم حفاظتی می کند و می تواند جایگزین بسیاری از تجهیزات ریکلوزر مورد استفاده در بخش توزیع و فوق توزیع باشد. ریکلوزر رله SILG دارای 5 شات با زمان های قابل تنظیم می باشد.

86: حفاظت جلوگیری از وصل مجدد کلید (لاک اوت یا لچ)

CLP: حفاظت عکس العمل رله به جریان زیاد راه اندازی

این حفاظت مناسب برای راه اندازی موتورهای بزرگ است تا جلوی تریپ بیهوده در برابر جریان راه اندازی را بگیرد.

Trip Block: حفاظت از قطع کلید در جریان های بالا

SHB: تشخیص جریان هجومی

یکی از الزامات شرکت های توزیع در ایران عدم عملکرد و تریپ رله در برابر جریان هجومی ترانسفورماتورهاست. تابع SHB با الگوریتم تشخیص هارمونیک دوم می تواند با دقت بسیار بالا جریان هجومی ترانس را تشخیص داده و مانع از عملکرد و قطع دژنکتور شود. این تابع به شکلی طراحی شده است که در صورت رخداد خطا هنگام راه اندازی ترانس، بتواند خطا را از جریان هجومی به طور کامل تشخیص دهد.

25: تابع سنکرون چک

قبل از اتصال هر ژنراتوری به شبکه باید اطمینان حاصل شود که این دو منبع برق ( ژنراتور و شبکه) با یکدیگر سنکرون هستند. معیار تشخیص سنکرون بودن این است که مقادیر سه پارامتر اندازه ولتاژ، زاویه ولتاژ و فرکانس به یکدیگر نزدیک باشند. تابع 25 به صورت هوشمند این مقادیر را بررسی کرده و در صورت تشخیص سنکرون بودن، اجازه وصل کلید را صادر می نماید.



ویژگی‌های رله حفاظتی مولتی فانکشن SIL-G:

• قابلیت تغذیه سلف پاور از PT ها
• قابلیت اندازه گیری تا 1kV توسط ترمینال های ولتاژی. این قابلیت باعث می شود این رله برای تمامی کاربردهای Low Voltage هیچ نیازی به PT نداشته باشد
• حفاظت در برابر جزیره ای شدن: قطع شبکه یا جزیره ای سازی زمانی رخ می دهد که شبکه ای که ژنراتور مورد حفاظت به آن متصل است قطع شود. اگر این شرایط توسط رله تشخیص داده نشود و ژنراتور از شبکه خاموش جدا نشود، خطرات ایمنی زیادی متوجه ماموران خط خواهد بود. از طرف دیگر، برقراری مجدد برق شبکه می تواند خطر بالقوه ای برای ژنراتور متصل به آن باشد، چون بدون بررسی شرایط سنکرون بودن، امکان دارد برخی پارامترها با یکدیگر سنکرون نباشند. رله SILG می تواند با تابع حفاظتی پیشرفته روکوف 81R به راحتی جزیره ای شدن را تشخیص داده و اقدام به قطع ژنراتور از شبکه نماید.
• قابلیت اتصال و تنظیمات به صورت WiFi
• قابلیت تشخیص قوس الکتریکی (Arc Flash Detection) با پشتیبانی از ورودی و خروجی های بسیار سریع
• تابع اتوریکلوزر با قابلیت 4 وصل مجدد با زمان های قابل تنظیم
• پشتیبانی از سه بستر مخابراتی مختلف:
  • اتصال سریال RS485: مدباس RTU، DNP3.0 و IEC 60870-5-103
  • اتصال اترنت RJ45: مودباس TCP/IP، DNP3.0 TCP/IP و IEC 61850
  • فیبر نوری: HSR- IEC 61850
• قابلیت ارائه 37 اندازه گیری مختلف شامل:
  • جریان های هر فاز
  • جریان زمین محاسباتی و اندازه گیری شده
  • جریان ماکزیمم
  • جریان توالی مثبت
  • جریان توالی منفی
  • جریان هارمونیک دوم در هر فاز
  • ولتاژهای فازی
  • ولتاژهای خطی
  • ولتاژ زمین محاسباتی و اندازه گیری شده
  • ولتاژ ماکزیمم
  • ولتاژ طرف فیدر (برای مدل های دارای سنکرون چک)
  • ولتاژ توالی مثبت
  • ولتاژ توالی منفی
  • زاویه جریان فاز و زمین
  • زاویه ولتاژ فاز و زمین
  • زاویه ولتاژ طرف فیدر (برای مدل های دارای سنکرون چک)
  • توان اکتیو تک فاز و سه فاز
  • توان راکتیو تک فاز و سه فاز
  • توان ظاهری تک فاز و سه فاز
  • تجسم حرارتی ماشین الکتریکی
  • فرکانس خط
  • فرکانس فیدر
  • نرخ تغییر فرکانس (روکوف)
• قابلیت ثبت 100 گزارش خطا با تعداد سیکل های قابل تنظیم
• قابلیت ثبت 2048 رخداد
• قابلیت سنکرونیزاسیون زمانی-جغرافیایی با استفاده از IRIG-B و SNTP

سایر ویژگی‌ها:

• تغذیه کمکی مولتی رنج 24-220 Vdc 48-230 Vac
• اتصال MicroUSB رایج
• 16 خروجی قابل پیکر بندی
• 11 ورودی قابل پیکربندی
• 100 گزارش خطا همراه با اسیلوگرافی
• ثبت پروفایل بار با 2048 رخداد
• ساعت زمان حقیقی داخلی
