کمپانی Fanox به عنوان یکی از شرکت های پیشرو در زمینه تولید تجهیزات حفاظتی و کنترلی در اروپا با بیش از 30 سال سابقه، یکی از قابل اعتماد ترین تولیدکنندگان رله های حفاظت موتور می باشد. رله PBM که یکی از تولیدات شرکت Fanox می باشد یک راه حل جامع برای پایش، کنترل و حفاظت از موتورهای الکتریکی فشار ضعیف تا توان 850kW می باشد.

[/vc_column_text][vc_column_text]

رله مدیریت موتور PBM

حفاظت موتور برای جلوگیری از آسیب رسیدن به موتور در برابر خطاهای مختلف در نظر گرفته می شود. رله مدیریت موتور PBM با هدف جلوگیری از خرابی ها، تعمیرات هزینه بر و تلفات متعاقب آن که ناشی از خاموشی موتور و بار آن هستند، استفاده می‌شود.

سیستم مدیریت موتور PBM:

کمپانی Fanox به عنوان یکی از شرکت های پیشرو در زمینه تولید تجهیزات حفاظتی و کنترلی در اروپا با بیش از 30 سال سابقه، یکی از قابل اعتماد ترین تولیدکنندگان رله های حفاظت موتور می باشد. رله PBM که یکی از تولیدات شرکت Fanox می باشد یک راه حل جامع برای پایش، کنترل و حفاظت از موتورهای الکتریکی فشار ضعیف تا توان 850kW می باشد.

PBM یک رله حفاظتی میکروپروسسوری هوشمند است که در عین ابعاد بسیار کمپکت، ویژگی های فراوانی را در خود جای داده است. این رله علاوه بر دارا بودن 10 تابع حفاظتی، ویژگی های کنترلی، هشداری و ارتباطی مختلفی را در اختیار بهره بردار قرار می دهد. PBM در نوع خود، تحولی شگرف در دنیای حفاظت موتورهای فشار ضعیف محسوب می شود.

رله حفاظت موتور PBM یک سیستم حفاظتی، کنترلی و اندازه گیری است که راه حلی جامع برای مراکز کنترل موتور می باشد. Fanox مدل جدید این رله را اخیرا به بازار ارائه کرده است و توابع جدید به همراه عملکردی بهبود یافته را در این رله به وجود آورده که این رله را به محصولی منحصر به فرد برای مراکز کنترل موتور تبدیل می کند.

در این مدل، تغییرات قابل توجهی در الگوریتم های نرم افزاری تجهیز ایجاد شده است. یک نسخه نرم افزاری جدید برای این رله توسعه داده شده است که تجهیز را برای کار با کاربردهای متنوع تری هماهنگ می کند.

برخی از این تغییرات عبارتند از:

• قابلیت استفاده در مانورهای راه اندازی/توقف دو یا سه سیمه بدون نیاز به استفاده از کلید یا سوئیچ های خارجی.
• امکان راه اندازی/ توقف از راه دور که باعث بهبود بازدهی فرایندها و کاهش هزینه های بهره برداری می شود. این قابلیت باعث تسریع عملکرد تجهیزات در کارخانه هایی می شود که اپراتورهای انسانی محدودی دارند و همچنین قابلیت های راه اندازی/ توقف از راه دور را از طریق پروتکل های مخابراتی امکان پذیر می کند.
• قابلیت تنظیم خروجی ها، LEDها و سیگنال های هشدار که به کاربر کمک می کند تا سیستم کنترلی را مطابق با نیازهای کارخانه خود برنامه ریزی کند.

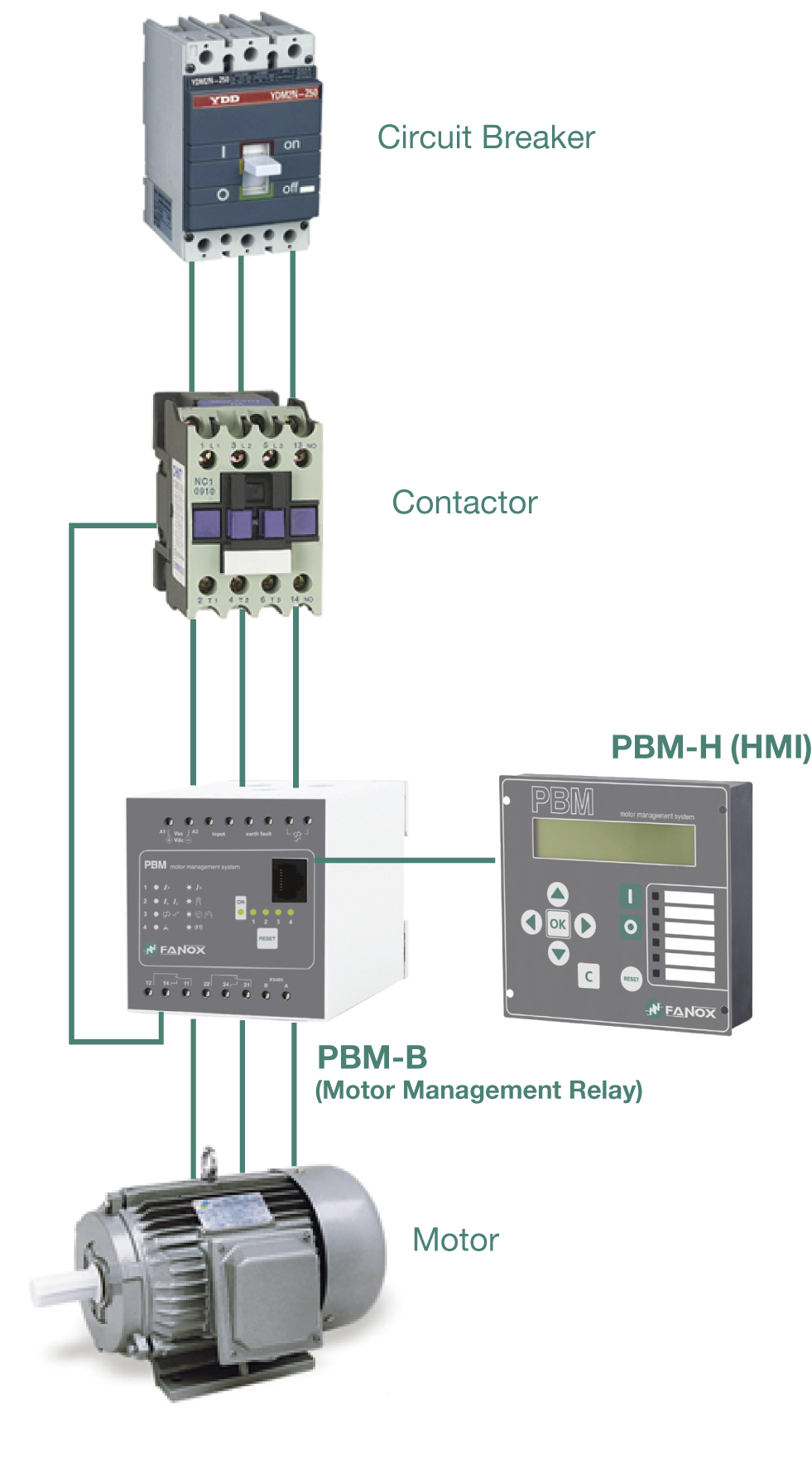

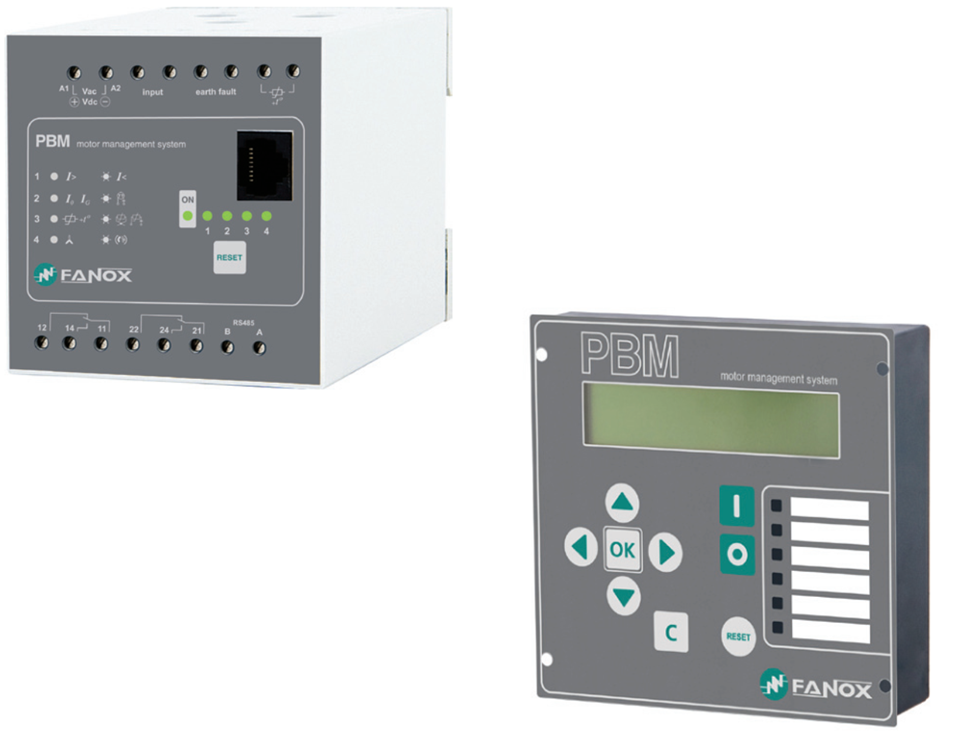

در کنار این تجهیز همچنین یک رابط کاربری با نام PBM-H‌ ارائه می شود که دارای ابعادی استاندارد بوده و با اضافه کردن یک نمایشگر به PBM اندازه گیری و نمایش مقادیر را برای تجهیز فراهم می کند. از این نمایشگر همچنین می توان برای نمایش رخدادها (events) و گزارش های خطا (Fault Reports) بهره برد که می توان با استخراج مقادیر جریان ها و فرکانس های خطا عیب یابی را به شکل بسیار آسان تری انجام داد. این HMI پیشرفته البته برای تنظیمات و پیکربندی خود رله PBM نیز مورد استفاده قرار می گیرد. نکته قابل توجه این است که این صفحه نمایشگر پرتابل بوده و می توان از آن برای تنظیم و کار با چندین ماژول PBM بهره برد.

با استفاده از رله حفاظت موتور PBM شرکت Fanox اسپانیا، حفاظت و مدیریت از موتورها بسیار آسان می شود و بازدهی افزایش می یابد و هزینه های مختلف کاهش می یابد.

ویژگی های رله PBM

– ویژگی های کلی رله حفاظت موتور LV مولتی فانکشن میکروپروسسوری:

• دارای CT داخلی
• عملکرد میکروپروسسوری
• دارای 10 حفاظت موتوری
• دارای پروتکل Modbus جهت تله متری
• 4 گزارش خطای آخر با تاریخ، اندازه گیری ها، وضعیت بیت ها و ورودی و خروجی ها

– حفاظت ها:

حفاظت در برابر اضافه بار	49
حفاظت افزایش دمای موتور (PTC)	49T
حفاظت عدم تعادل ، عدم توالی و یا قطعی فاز	46
حفاظت در برابر سفتی بار و یا قفل شدن روتور	LR 51
حفاظت در برابر جریان نشتی زمین (با اضافه شدن CT کوربالانس	50g , 51g
حفاظت در برابر اضافه جریان نول	50N , 51N
حفاظت در برابر کاهش جریان (I<)	37(I<)
حفاظت در برابر افزایش زمان راه اندازی	48
حفاظت در برابر تعداد روشن و خاموش شدن موتور	66

– گزارش های خطا:

• 4 گزارش خطا شامل اطلاعات مختلفی همچون: تاریخ و ساعت، اندازه گیری ها، وضعیت لاجیک ها و ورودی و خروجی ها.

– خودپایشی دائم، پایش تجهیزات و آمارگیری:

• پایش قطع ارتباط CT کوربالانس برای حفاظت نشتی جریان
• آشکارسازی قطع مدار سنسور حرارتی PTC یا اتصال کوتاه شدن آن
• پایش قطع پایه های ماژول های مغناطیسی
• پایش مموری ROM داخلی
• نگهداری تعداد راه اندازی های موتور
• مقادیر ماکزیمم و متوسط آخرین جریان راه اندازی
• تعداد خطاها به تفکیک هر خطا
• ساعت کارکرد موتور
• منوی تست

– قابلیت مخابراتی:

• رله PBM دارای پروتکل MODBUS RTU‌ از طریق پورت سریال RS485 است. از این طریق می توان تمامی تنظیمات دستگاه را تغییر داده، مقادیر مختلف اندازه گیری را به صورت لحظه ای خواند و از رخدادها و خطاهای مختلف از راه دور مطلع شد. این پروتکل همچنین قابلیت دستورات قطع و وصل را نیز برای این رله از راه دور به وجود آورده است.

– مدیریت دستورات:

• قابلیت راه اندازی/توقف به صورت داخلی دو سیمه یا سه سیمه
• قابلیت راه اندازی/توقف از راه دور

– سایر مشخصات فنی:

PBM-B	شرح
1 digital input 24 Vdc	ورودی
2 × NO-NC contact	خروجی
V ac/dc 110/230  Vdc 24/48	تغذیه
Modbus RUT- RS485	ارتباط
5 LEDs (Base Module) & PBM-H (HMI Module with 6 configurable LEDs)	نشانگر خطا

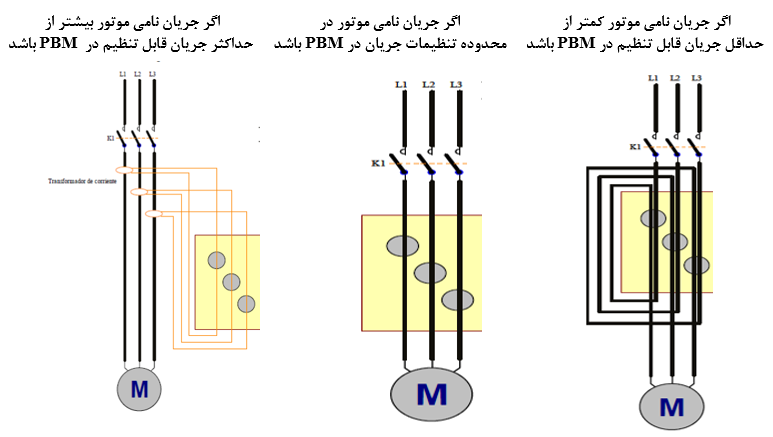

وایرینگ CT برای سایزهای مختلف موتور:

یکی دیگر از قابلیت های منحصر به فرد رله مدیریت موتور PBM، دارا بودن CT های داخلی است. این CT ها برای موتورهایی با جریان نامی بین 4-25 آمپر مناسب هستند. در صورتی که جریان نامی موتور از 4 آمپر کمتر باشد یا از 25 آمپر بیشتر باشد، می توان از CT های خارجی استفاده نمود و به راحتی این CT ها را به رله متصل نمود. سه حالت مختلف اتصال CT را می توانید در شکل زیر مشاهده بفرمایید.

نرم افزار اختصاصی PBCOM:

فنوکس به منظور سهولت کار با رله PBM یک نرم افزار اختصاصی را برای اتصال به تجهیز از طریق کامپیوتر شخصی توسعه داده است. با استفاده از نرم افزار PBCOM کاربر می تواند به منظور تغییر تنظیمات، بررسی وضعیت ورودی و خروجی ها و نشانگرها، پایش مقادیر اندازه گیری و همچنین تحلیل و ذخیره رخدادها و گزارش های خطا از طریق یک رابط کاربری ساده اقدام نماید.

عملکرد مورد نیاز برای  رله های محافظت از موتور

همانطور که در ابتدا گفته شد، رله مدیریت موتور PBM به منظور حفظ موتور از آسیب ها و صدمات احتمالی است. در این بخش می خواهیم ببینیم که این قطعه به چه شکل نقش خود را ایفا می کند. در واقع اهداف تابع عملکرد رله های حفاظت از موتور را می توان در گزینه های زیر دسته بندی کرد.

1. حفاظت از خود موتور و جلوگیری از سوختن آن
2. کم کردن آسیبی که به بار متصل به موتور وارد می شود.

می توانید یکی دیگر از نمونه های عالی رله حفاظتی را در صفحه رله های حفاظتی زیمنس مشاهده نمایید، که می توانید آن را از طریق شرکت لیان الکتریک سفارش دهید. اگر قصدتان از استفاده از رله برآوردن هدف دوم باشد باید رله ای را انتخاب کنید که بیشتر از آنکه با خود موتور انطباق داشته باشد، با بار وارد آمده با مورد انطباق و هماهنگی داشته باشد. [call_to_action title=”” icon=”icon-lamp” link=”https://www.lianelectric.com/product/%d8%b1%d9%84%d9%87-%d9%87%d8%a7%db%8c-%d8%ad%d9%81%d8%a7%d8%b8%d8%aa%db%8c-%d8%b2%db%8c%d9%85%d9%86%d8%b3/” button_title=”رله های حفاظتی زیمنس” class=”” target=”_blank” animate=””][/call_to_action]

انواع مختلفی از این محصول در بازار موجود است که شما در انتخابتان باید این دقت را داشته باشید که گزینه ای را انتخاب کنید که به بهترین نحو بتوانید نیازهای شما را برطرف کند. برای این منظور بهتر است با متخصصان ما در لیان الکتریک مشورت نمایید.[button title=”تماس با ما” link=”https://www.lianelectric.com/%d8%aa%d9%85%d8%a7%d8%b3-%d8%a8%d8%a7-%d9%85%d8%a72/” target=”_blank” align=”” icon=”” icon_position=”” color=”blue” font_color=”” size=”2″ full_width=”” class=”” download=”” rel=””]

اما رله ها برای آنکه بتوانند اهداف بالا را به خوبی برآورده سازند و نیازهای استفاده کنندگان را به طور کامل مرتفع سازند، لازم است که بتوانند برخی عملکردها را ارائه دهند که این عملکردها از قرار زیر می باشد:

1. المان های بار بیش از حد (Overload) یا المان های جریان بیش از حد (Over current)
2. المان های فاز باز (Open Phase)
3. المان های فاز برگشتی (Reverse-phase)

رله ها و سایر اجزای حفاظتی در ولتاژهای پایین تا ولتاژهای بالا در دسترس هستند. آن ها بر وضعیت منبع تغذیه اصلی جریان نظارت می کنند تا بتوانند از مدارهای الکتریکی در برابر افزایش جریان محافظت کنند.
