معرفی سافت استارترهای اشنایدر

اشنایدر یکی از سرشناس ترین برندهای تولید تجهیزات الکتریکی صنعتی در دنیا می باشد. این کمپانی با تولید گستره وسیعی ا تجهیزات الکتیکی همچون درایو، سافت استارتر، کلید و کنتاکتور و رله های حفظتی و غیره، توانسته با ارائه محصولاتی با کیفیت اعتبار بالایی را نزد مشتریان این حوزه ها کسب کند.

سافت استارترهای اشنایدر با پوشش گستره توانی 0.37KW تا 900KW می توانند بهترین راه حل برای کاهش استرس های ماکانیکی ابزار آلات موتوری باشند. هر کاربردی داشته باشید، یکی از مدل های سافت استارتر اشنایدر به بهترین شکل به نیازهای شما پاسخ خواهد داد.

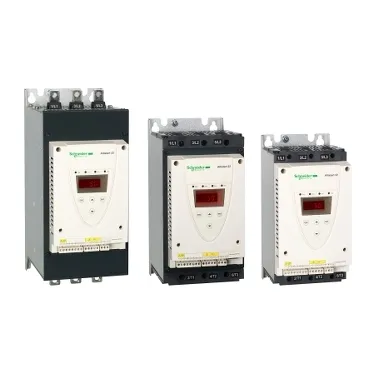

سافت استارتر ATS22

سافت استارترهای اشنایدر مدل ATS22‌ بهترین گزینه برای کاربردهای پمپ در بازه توانی 4KW تا 400KW هستند. این مدل راه انداز نرم برای سایر کاربردهای صنعتی و زیرساختی دارای موتورهای آسنکرون سه فاز نیز مناسب هستند.

سافت استارتر ATS22 فرآیندهای راه اندازی و توقف نرم را برای موتور به وجود می آورد. این سافت استارتر با کنترل ولتاژ و گشتاور موتورهای آسنکرون القایی (قفس سنجابی) تا 400 کیلووات می تواند پاسخگوی بسیاری از کاربردها در صنایع مختلف باشد.

سافت استارترهای اشنایدر مدل ATS22 برای کاربردهای استاندارد آماده به کار بوده و از حفاظت تجسم حرارتی (اضافه بار) کلاس 10 نیز پشتیبانی می کند.

سافت استارتر ATS22 برای تامین نیازهای کاربردهایی طراحی شده است که پایداری، ایمنی پرسنل و تنظیمات آسان در اولویت قرار دارند. به دلیل وجود رله های بایپس داخلی در این مدل، استفاده از فرایند بایپس بسیار آسان تر شده است. بایپس داخلی موجب می شود تریستورها از مدار خارج شوند و جریان تنها از طریق رله های بایپس داخلی سافت استارتر عبور کند که این عمل موجب کاهش حرارت داخلی و افزایش طول عمر تجهیز می شود.

سافت استارتر ATS22 دارای یک نمایشگر است که به کاربر اجازه می دهد پارامترهای مورد نظر خود را تغییر دهد و سافت استارتر را مطابق با نیاز خود تنظیم کند. این نمایشگر همچنین برای مشاهده مقادیر اندازه گیری شده نیز می تواند مورد استفاده قرار بگیرد.

کاربردها:

توابع در نظر گرفته شده برای سافت استارتر ATS22 با غالب کاربردهای رایج در صنایع مختلف دنیا تطابق دارند و می توانند برای بارهای مختلف مورد استفاده قرار بگیرند:

• پمپ های سانتریفیوژی و شناور
• فن ها
• کمپرسورها
• تسمه نقاله ها
• میکسرها و …

توابع حفاظتی:

• تجسم حرارتی (اضافه بار)
• حفاظت حرارتی خود سافت استارتر ATS22
• دریافت اتصالات ترمیستورهای PTC
• پایش زمان راه اندازی
• پایش تعداد راه اندازی
• مدیریت زمان توقف قبل از راه اندازی مجدد
• حفاظت افت جریان (مناسب برای کارکرد خشک پمپ ها)
• توالی فاز
• قطع فاز
• عدم تعادل و نشتی جریان

ویژگی‌های اتوماسیونی:

• 3 ورودی دیجیتال قابل برنامه ریزی
• 2 خروجی رله قابل برنامه ریزی
• کارت های افزایش تعداد ورودی و خروجی
• دو پروفایل تنظیم موتور
• ترمینال RS485‌برای اتصال MODBUS RTU
• نمایش وضعیت کامل سافت استارتر و موتور
• نمایش وضعیت مقادیر جریان ها و ورودی و خروجی ها
• ثبات خطاها
• 4 LED‌ برای نشان داده وضعیت سافت استارتر (آماده به کار، اتصال ریموت، در حال کار، خطا)

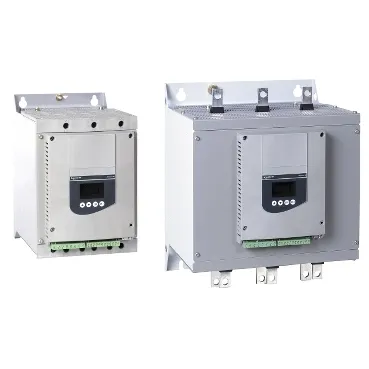

سافت استارتر ATS48

سافت استارترهای اشنایدر مدل ATS48 یک راه انداز نرم برای صنایع سنگین و پمپ ها در بازه توانی 4K2 تا 900KW‌ می باشد. این سافت استارتر با بهره گیری از روش راه اندازی کنترل گشتاور بهترین گزینه برای راه اندازی و توقف نرم کاربردهای سنگین شما می باشد.

این سافت استارتر دارای مدل های 230… 415 V / 208… 690 V – 50/60 Hz می باشد.

کاربرد:

سافت استارتر ATS48 یک کنترلر موتور با 6 تریستور (دو تریستور در هر فاز) است که می تواند با کنترل گشتاور موتورهای آسنکرون القایی قفس سنجابی را به صورت نرم راه اندازی و متوقف کند. این سافت استارتر دارای بازه توانی 4KW‌ تا 900KW‌ می باشد.

سافت استارتر ATS48 علاوه بر راه اندازی و توقف نرم، از موتور نیز به طور کامل حفاظت می کند و از پروتکل های ارتباطی مختلف برای ارتباطات مخابراتی پشتیبانی می کند.

همگی این توابع برای کنترل کاربردهای مختلف حوزه صنایع همچون سانتریفیوژها، پمپ ها، فن ها، کمپرسورها و تسمه نقاله ها در نظر گرفته شده اند که این کاربردها غالبا در صنایعی همچون ساخت و ساز، خوراکی و نوشیدنی و پتروشیمی ها مورد استفاده قرار می گیرند. الگوریتم های کنترلی قدرتمند سافت استارترهای اشنایدر مدل ATS48 به پایداری،‌ایمنی و آسانی تنظیمات آن کمک شایانی می کنند.

توابع:

سافت استارتر ATS48 برای کاربردهای استاندارد آماده به کار بوده و از حفاظت تجسم حرارتی (اضافه بار) کلاس 10 نیز پشتیبانی می کند. این مدل همچنین دارای یک نمایشگر است که به کاربر اجازه می دهد پارامترهای مورد نظر خود را تغییر دهد و سافت استارتر را مطابق با نیاز خود تنظیم کند. این نمایشگر همچنین برای مشاهده مقادیر اندازه گیری شده نیز می تواند مورد استفاده قرار بگیرد.

توابع عملکردی:

• تابع انحصاری کنترل گشتاور که توسط اشنایدر برای اولین بار توسعه داده شده است
• تغذیه گشتاور ثابت به موتور در طول شتاب گیری و توقف (که به طور قابل توجهی از استرس ها و شوک های الکتریکی و مکانیکی می کاهد)
• آسانی در تنظیم شیب استارت و گشتاور
• قابلیت بایپس به کنتاکتور خارجی و در عین حال حفظ تمامی حفاظت ها
• بازه فرکانسی بسیار گسترده برای راه اندازی موتورها از منابع تغذیه موقت همچون دیزل ژنراتورها
• قابلیت اتصال مثلث داخلی برای پشتیبانی از موتورهای بالاتر از 900KW

توابع حفاظتی:

• تجسم حرارتی (اضافه بار)
• تابع پیش گرمایش موتور
• حفاظت حرارتی خود سافت استارتر ATS22
• دریافت اتصالات ترمیستورهای PTC
• پایش زمان راه اندازی
• پایش تعداد راه اندازی
• مدیریت زمان توقف قبل از راه اندازی مجدد
• حفاظت افت جریان (مناسب برای کارکرد خشک پمپ ها)
• توالی فاز
• قطع فاز
• عدم تعادل و نشتی جریان

ویژگی های اتوماسیونی:

• 4 ورودی دیجیتال قابل برنامه ریزی
• 3 خروجی رله قابل برنامه ریزی
• 2 خروجی دیجیتال قابل برنامه ریزی
• 1 خروجی آنالوگ قابل برنامه ریزی
• کارت های افزایش تعداد ورودی و خروجی
• دو پروفایل تنظیم موتور
• ترمینال RS485‌ برای اتصال MODBUS RTU
• نمایش وضعیت کامل سافت استارتر و موتور
• نمایش وضعیت مقادیر جریان ها و ورودی و خروجی ها
• ثبات خطاها
• نمایش ساعت کارکرد
• 4 LED‌ برای نشان داده وضعیت سافت استارتر (آماده به کار، اتصال ریموت، در حال کار، خطا)

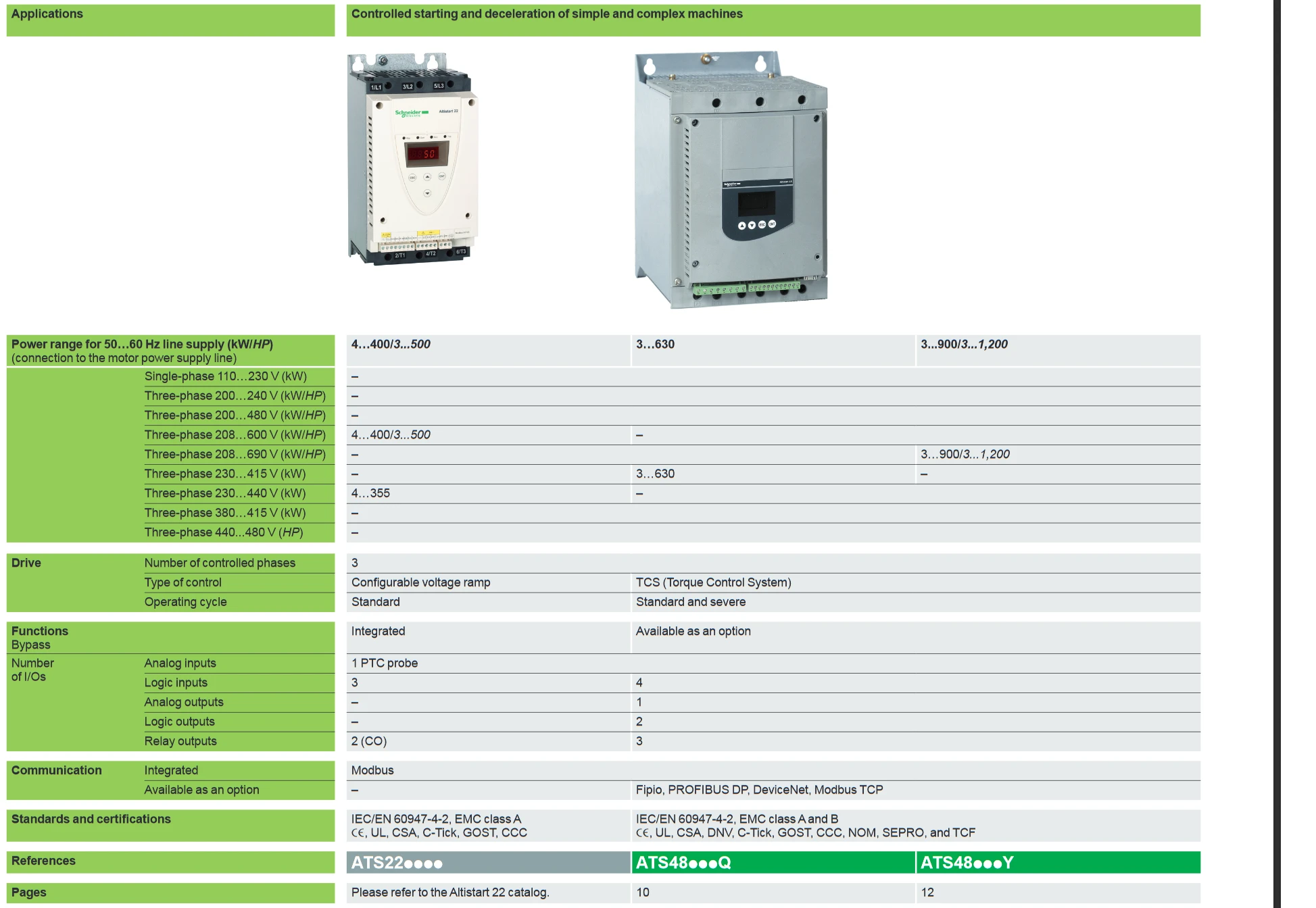

مشخصات کلی سافت استارترهای اشنایدر را در تصویر زیر مشاهده می کنید.
