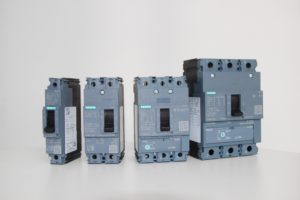

کليد اتوماتيک کمپکت زیمنس (MCCB)

جهت حفاظت ماشین آلات در برابر اضافه بار و  اتصال کوتاه از فیوز، کلید- فیوز و کلید اتوماتیک استفاده می‌گردد.

اما چون فیوزها همیشه نمی‌توانند عمل حفاظت موضعی را در انواع مختلف شبکه‌ها کامل و بدون خطا انجام دهند. همچنین بعلت اینکه در شبکه سه فاز در موقع ازدیاد جریان اغلب قطع سه فاز بطور همزمان لازم و ضروری است لذا نمی توان همیشه از فیوز و کلید- فیوز استفاده کرد.

در ضمن در بعضی از شبکه‌های توزیع می‌بایست به محض برگشت جریان (ولتاژ) یا افت بیش از حد مجاز ولتاژ، مدار بطور خودکار قطع و آلارمهای لازم ایجاد گردد. همچنین در بعضی موارد ورود اتوماتیک یا دستی ژنراتور اضطراری یا ترانسفورماتور در شبکه توزیع جهت تداوم کار شبکه یا انجام تعمیرات دوره ای شبکه اجتناب ناپذیر می باشد. در چنین حالاتی فقط از کليد اتوماتيک می توان استفاده کرد.

این کليدها علاوه بر موارد فوق نسبت به فیوزها و کلید- فیوزها دارای مزایای زیر می باشند:

– کلید خودکار پس از قطع مدار در اثر جریان زیاد بلافاصله مجددا آماده بهره برداری می‌باشد.

– با کمک کنتاکت‌های فرعی می‌توان وضعیت کلید را در هر حالت توسط سیگنال تعیین و منعکس کرد.

– اگر کلید روی یک مدار اتصال کوتاه باشد، رله اضافه جریان کلید وارد عمل شده و مدار را قطع می‌کند.

بیشترین توسعه ای که روی کلیدهای فشار ضعیف انجام میدهند روی current limiting  است. هر چه این خاصیت بیشتر شود کلید گرانتر میشود. این خاصیت مستقیما”به زمان قطع کلید بستگی دارد.

کاتالوگ:

معمولأ در کاتالوگ کليد اتوماتيک کمپکت MCCB فشار ضعيف دو مشخصه فنی به نامهای Icu و Ics مشخص شده اند که دانستن مفهوم آنها در انتخاب محصول مهم است.

 Icu : جريان اتصال کوتاهی که کليد تنها يکبار بدون آنکه آسيبی ببيند قادر به قطع آن می باشد. برای دفعات بعدی نياز به تعمير و سرويس و يا تعويض دارد.

Ics : جريان اتصال کوتاهی که کليد بارها آن را قطع می‌کند و  آسيبی نمی‌بيند.
